워크(Works) 는 워크(Work) 구성에 필요한 자원을 관리할 수 있는 메뉴로 구성되어 있습니다.
- 로봇(Robot): 로봇을 조직에 할당 또는 해제할 수 있습니다. 로봇의 라이선스 사용여부를 결정할 수 있습니다. 로봇을 삭제하거나 로봇 정보를 수정할 수 있습니다.
- 프로세스(Process): 프로세스를 등록하거나 프로세스의 정보를 수정할 수 있습니다. 프로세스 아카이브 (Archive)를 다운로드 할 수 있습니다.
- 스케줄(Schedule): 스케줄을 생성, 삭제, 수정할 수 있습니다. 스케줄 실행(On/Off)을 변경할 수 있습니다.
- 워크(Work): 워크를 생성, 삭제, 수정 할 수 있습니다. 로봇에게 워크 실행을 요청할 수 있습니다.
- 플로우 워크(Flow Work): 플로우 워크를 생성, 삭제, 수정 할 수 있습니다. 프로세스의 흐름을 플로우로 정의할 수 있습니다. 플로우 워크를 실행할 수 있습니다.
워크(Works)에서는, 로봇(Robot)을 조직에 할당하고, Studio에서 만든 스크립트를 프로세스(Process)로 등록하고, 생성한 스케줄(Schedule)의 일정에 맞추어 워크(Work)를 생성하고 실행시킬 수 있습니다.
워크(Works)의 하위 메뉴에는 로봇(Robot), 프로세스(Process), 스케줄(Schedule), 워크(Work), 플로우 워크(Flow Work), 예정된 워크(Upcoming Work) 가 있습니다.
¶ 6.1 로봇(Robot)
WorkCenter에서 로봇은 S.Bot, A.Bot, Studio를 말합니다. 자동화 업무를 수행하는 소프트웨어 로봇을 의미하며, 로봇 페이지에서 로봇 정보를 확인하고 변경할 수 있습니다
- 로봇 유형 3가지
- S.Bot (Schedule Robot): WorkCenter로부터 이벤트를 받아 Work를 실행하고 중지 할 수 있는 로봇
- A.Bot(Attended Robot): 사용자 개입을 통해 Work 또는 Process를 실행 시킬 수 있는 로봇
- Studio: 업무를 자동화 하는 스크립트 제작하는 툴
※ 사용자 유형별로 로봇 페이지 접근 권한이 다릅니다. 반드시 접근 권한을 확인하세요.
1. 로봇 페이지 조회
① Super(도메인 관리자): 모든 조직의 로봇 조회 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 로봇 조회 가능
2. 로봇 등록
① Super(도메인 관리자): 모든 조직에 로봇 등록 가능
② Admin(조직 관리자): 소속된 조직에 로봇 등록 가능
③ User(일반 사용자): 로봇 등록 권한 없음
3. 로봇 정보 수정
① Super(도메인 관리자): 모든 조직의 로봇 정보 수정 가능
② Admin(조직 관리자): 소속된 조직의 로봇 정보 수정 가능
③ User(일반 사용자): 자신이 관리하고 있는 로봇만 수정 가능
4. 로봇 삭제
① Super(도메인 관리자): 모든 조직의 로봇 삭제 가능
② Admin(조직 관리자): 소속된 조직의 로봇 삭제 가능
③ User(일반 사용자): 로봇 삭제 권한 없음

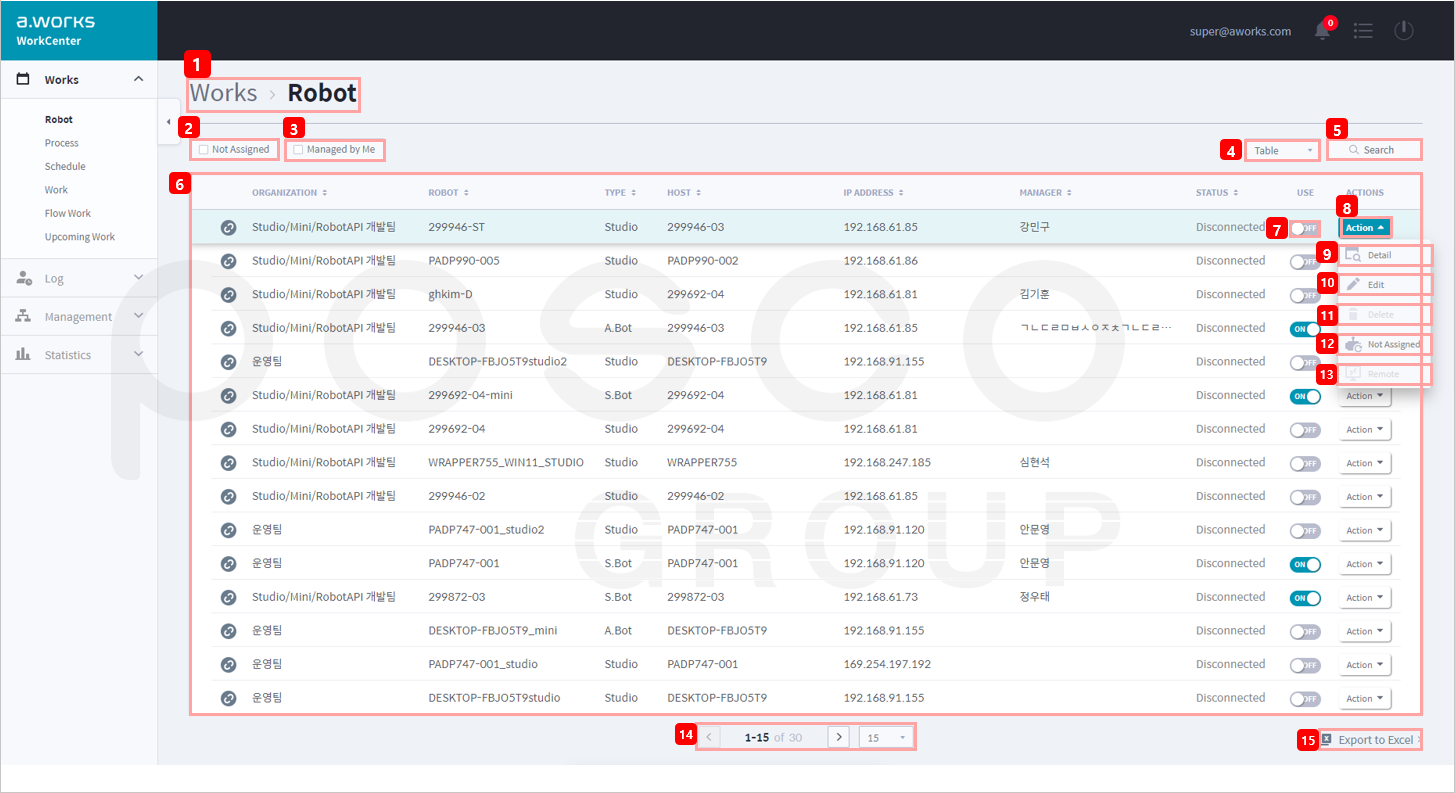

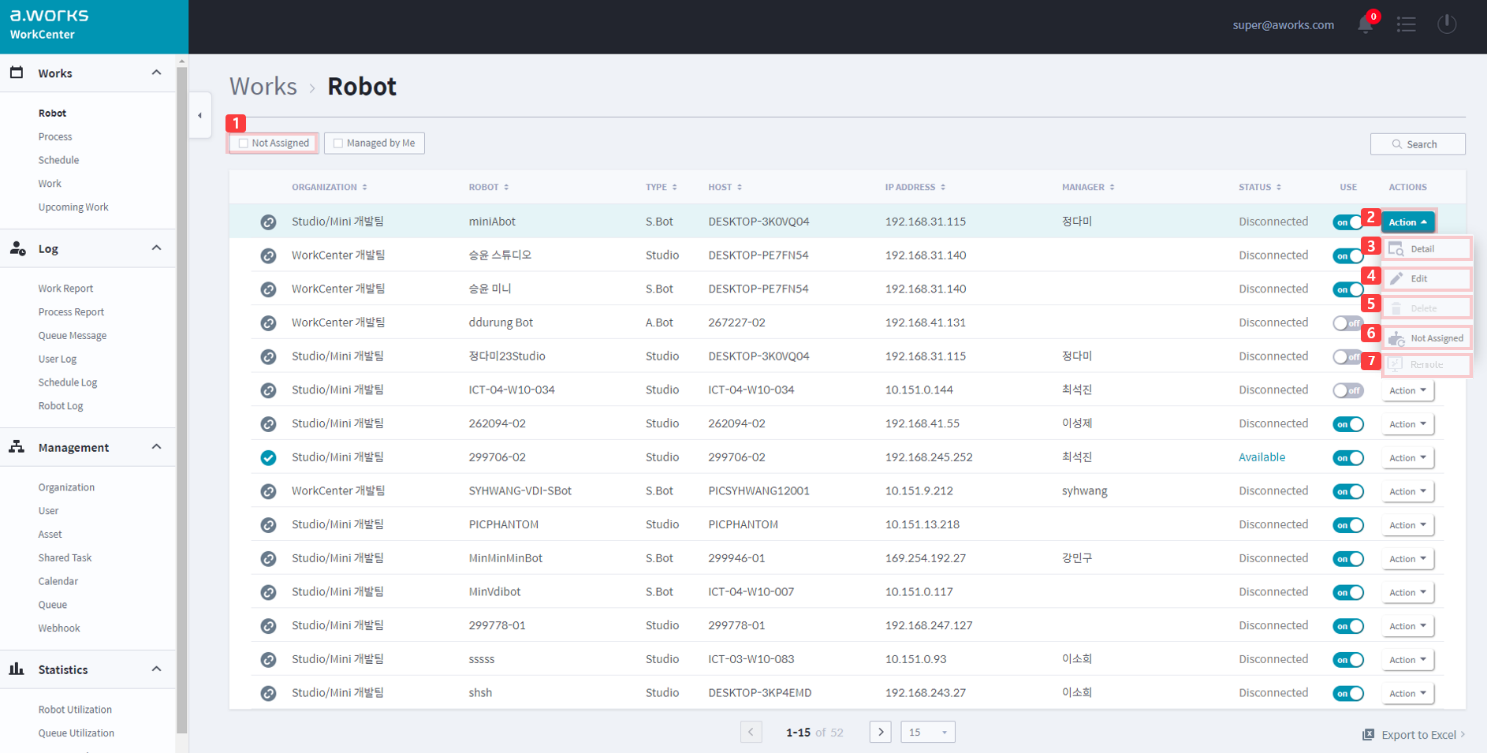

¶ 로봇 페이지
로봇 페이지에 대한 구성을 설명합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “워크 > 로봇” 으로 표시합니다. |
| 2 | 미지정 체크 박스 (Not Assigned) | 클릭 시 조직이 할당되지 않은 로봇 목록을 확인할 수 있습니다. ※ Super(도메인 관리자), Admin(조직 관리자)만 클릭 가능 - 선택 시 Manage by Me 비활성화 - 선택 시 조회에서 조직 검색 불가능 ※ 아래 “미지정 로봇 페이지” 참조 |
| 3 | 내 자원 보기 (Managed by Me) | 클릭 시 내가 관리하고 있는 로봇만 볼 수 있습니다. |
| 4 | 정보 표시 콤보박스 | 클릭 시 주요 정보 표시 형태를 변경할 수 있습니다. Table : 테이블 형태로 정보가 표시됩니다. Big Icon : 큰 아이콘과 로봇의 정보가 기입된 카드 형태로 정보를 표시합니다. 아래 로봇 주요 정보 (1-Depth Info, Big Icon) 를 참조하세요. Small Icon : 작은 아이콘과 로봇의 정보가 기입된 카드 형태로 정보를 표시합니다. 아래 로봇 주요 정보 (1-Depth Info, Small Icon) 를 참조하세요. |
| 5 | 조회 버튼 (Search Button) | 클릭 시 해당 정보를 검색해서 조회가 가능합니다. - 조직(Organization) 검색: Super(도메인 관리자)만 가능 - 로봇(Robot): 로봇이름으로 검색 - IP 주소(IP Address): IP 주소로 검색 - 유형(Type): 모두 선택 / S.Bot / A. Bot / Studio - 상태(Status): 모두 선택 / Inactivated / Available / Running / Disconnected |
| 6 | 주요 정보(1-Depth Info) | 리스트 형태로 주요 정보를 표시합니다. - 로딩 시 데이터는 최신 업데이트 정보 순으로 정렬 - 각 항목의 테이블 헤더를 클릭하면 알파벳 오름차순과 내림차순으로 정렬, 순서 변경 가능 |
| 7 | 동작(Use) | 로봇 Enable, Disable 상태 변화를 토글 버튼으로 표시합니다. |
| 8 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제, 미지정, 원격 메뉴로 구성 |
| 9 | 상세 메뉴(Detail Menu) | 클릭 시 로봇의 부가 정보를 확인 할 수 있는 “로봇 상세” 화면으로 합니다. |
| 10 | 수정 메뉴(Edit Menu) | 클릭 시 “로봇 정보 수정” 팝업 창을 표시합니다. |
| 11 | 삭제 메뉴(Delete Menu) | 클릭 시 “로봇 삭제” 팝업 창을 표시합니다. |
| 12 | 미지정 버튼 (Not Assigned Button) | 클릭 시 로봇에 할당된 조직이 삭제됩니다. ※ Super(도메인 관리자), Admin(조직 관리자)만 클릭 가능 |
| 13 | 원격 버튼(Remote Button) | 클릭 시 로봇 PC로 원격을 연결합니다. ※ Window Account와 Window Password 설정 필요 |
| 14 | 페이지 표기(Pagination) | “3.2 공통 기능의 페이지 표기”를 참조하여 주세요. |
| 15 | 엑셀로 내보내기 | 해당 페이지 정보를 엑셀로 다운로드 합니다. |
¶ 미지정(Not Assigned) 로봇 페이지
미지정 로봇 페이지에 대한 구성을 설명합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 미지정 체크 박스 (Not Assigned) | 클릭 시 조직이 할당되지 않은 로봇 목록을 확인할 수 있습니다. ※ Super(도메인 관리자), Admin(조직 관리자)만 클릭 가능 - 선택 시 Manage by Me 비활성화 - 선택 시 조회에서 조직 검색 불가능 |
| 2 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제, 미지정 메뉴로 구성 |
| 3 | 상세 메뉴(Detail Menu) | 클릭 시 로봇의 부가 정보를 확인 할 수 있는 “로봇 상세” 팝업 창을 표시합니다. |
| 4 | 수정 메뉴(Edit Menu) | 클릭 시 “로봇 정보 수정” 팝업 창을 표시합니다. - 조직 선택 가능 |
| 5 | 삭제 버튼(Delete Menu) | 클릭 시 “로봇 삭제” 팝업 창을 표시합니다. |
| 6 | 조직 해제(Not Assigned) | 로봇을 소속된 조직에서 해제 시킵니다. |
| 7 | 원격 버튼(Remote Button) | 클릭 시 로봇 PC로 원격을 연결합니다. ※ Window Account와 Window Password 설정 필요 |

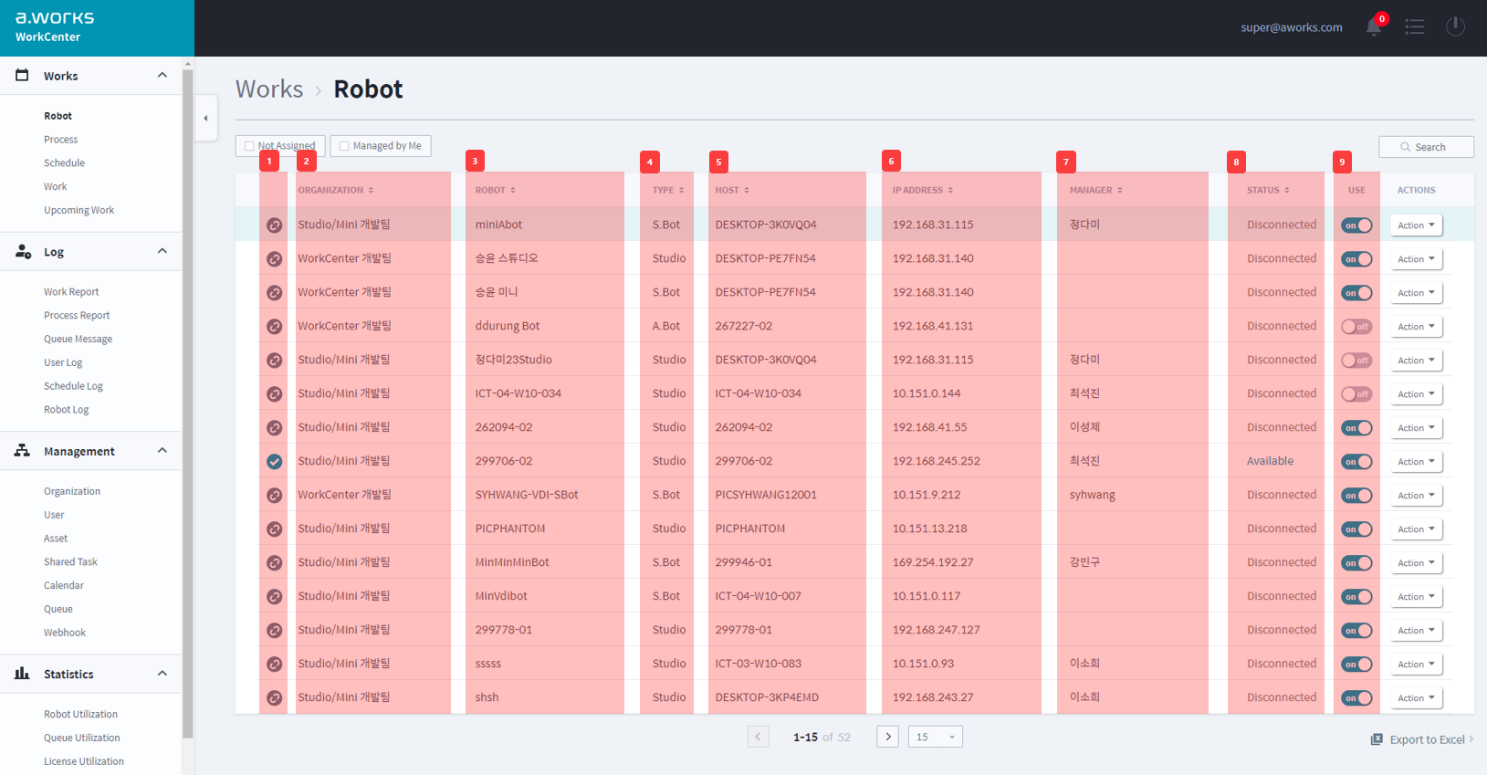

¶ 로봇 주요 정보(1-Depth Info, Table)
워크센터는 로봇의 주요 정보를 그리드 형태로 제공합니다. 화면 하단의 페이지 표시 영역의 Dropdown 목록에서 한 페이지에 출력되는 로봇 목록 개수를 선택할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 로봇 상태 아이콘 | 현재 로봇 상태 아이콘, 8번과 동일한 의미입니다. |
| 2 | 조직(Organization) | 로봇이 소속된 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 3 | 로봇(Robot) | 로봇 이름입니다. (조직 별로 유일) |
| 4 | 유형(Type) | S.Bot, A.Bot, Studio의 3가지 로봇 중 하나입니다. 위 “6.1 로봇 유형 3가지” 참조 |
| 5 | 호스트(Host) | 로봇이 설치된 PC의 호스트 정보입니다. |
| 6 | IP 주소(IP Address) | 로봇이 연결된 IP 주소 입니다. |
| 7 | 담당자(Manager) | 로봇을 관리하는 사용자 이름입니다. |
| 8 | 상태(Status) | 로봇의 상태로 4가지 유형으로 구분하여 표시합니다. - Inactivated, Available, Running, Disconnected ※ 아래 “로봇 상태 ” 참조 |
| 9 | 동작(Use) | 로봇 Enable, Disable 상태 변화를 토글 버튼으로 표시합니다. - Enable: WorkCenter에 로봇이 접속하면 라이선스 소비. 로봇 상태는 Available 상태 또는 Running 상태로 변경 - Disable: WorkCenter에 로봇이 접속해도 라이선스 소비 안 함. 로봇 상태는 Inactivated 상태. ※ 도메인관리자, Admin(조직 관리자) 상태 변경 가능 ※ User(일반 사용자)는 자신이 관리하는 로봇만 가능 |
¶ 로봇 상태
※ 로봇 상태 4가지 로봇의 상태는 Inactivated, Available, Running, Disconnected 총 4가지로 구분됩니다.
1)Inactivated: 조직이 할당되지 않은 로봇 상태, 라이선스가 없는 조직에 할당 된 로봇
2)Disconnected: WorkCenter와 연결이 끊긴 로봇(Activated 로봇, Inactivated 로봇 모두 포함)
3)Available: 워크를 실행할 수 있는 상태
4)Running: 워크를 실행 중인 로봇

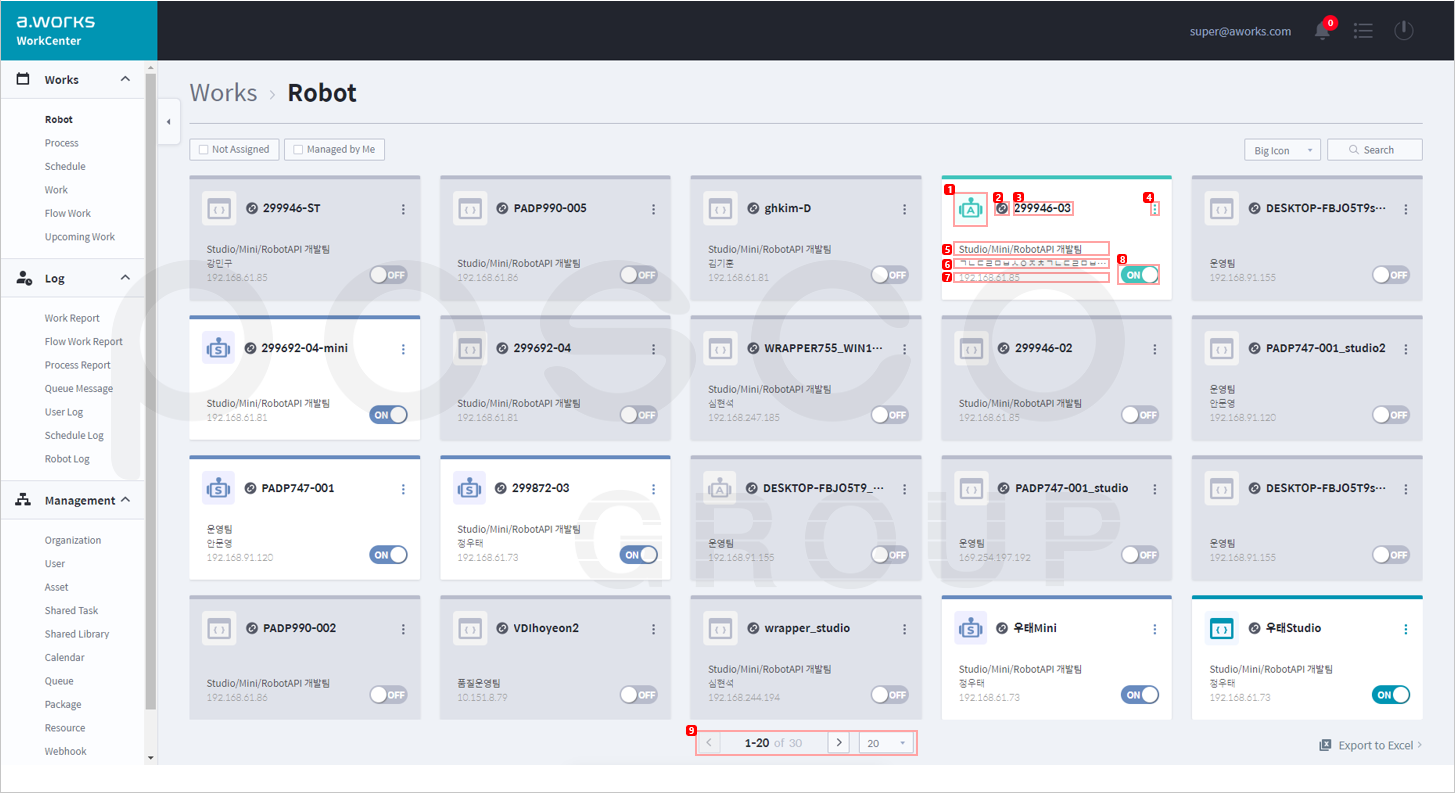

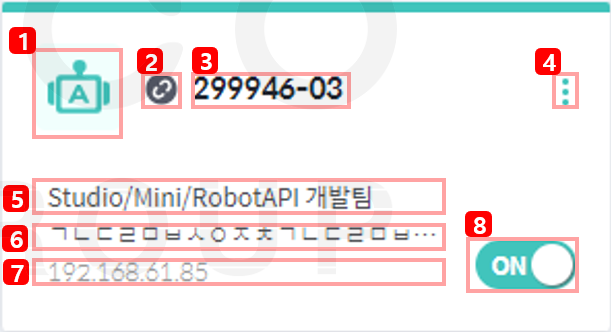

¶ 로봇 주요 정보(1-Depth Info, Big Icon)
워크센터는 로봇의 주요 정보를 그리드 형태로 제공합니다. 화면 하단의 페이지 표시 영역의 Dropdown 목록에서 한 페이지에 출력되는 로봇 목록 개수를 선택할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 로봇 유형 아이콘 | 현재 로봇 유형을 아이콘으로 나타냅니다. 아래 로봇 아이콘 참조 |
| 2 | 로봇 상태 아이콘 | 현재 로봇 상태 아이콘을 나타냅니다. 위의 “로봇 상태 ” 참조 |
| 3 | 로봇(Robot) | 로봇 이름입니다. (조직 별로 유일) |
| 4 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제, 미지정, 원격 메뉴로 구성 로봇 페이지의 8번과 동일 |
| 5 | 조직(Organization) | 로봇이 소속된 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 6 | 담당자(Manager) | 로봇을 관리하는 사용자 이름입니다. |
| 7 | IP 주소(IP Address) | 로봇이 연결된 IP 주소 입니다. |
| 8 | 동작(Use) | 로봇 Enable, Disable 상태 변화를 토글 버튼으로 표시합니다. - Enable: WorkCenter에 로봇이 접속하면 라이선스 소비. 로봇 상태는 Available 상태 또는 Running 상태로 변경 - Disable: WorkCenter에 로봇이 접속해도 라이선스 소비 안 함. 로봇 상태는 Inactivated 상태. ※ 도메인관리자, Admin(조직 관리자) 상태 변경 가능 ※ User(일반 사용자)는 자신이 관리하는 로봇만 가능 |
| 9 | 페이지 표기(Pagination) | 20, 40, 60, 100의 표시 아이템 개수를 가집니다. 나머지는 “3.2 공통 기능의 페이지 표기”를 참조하여 주세요. |

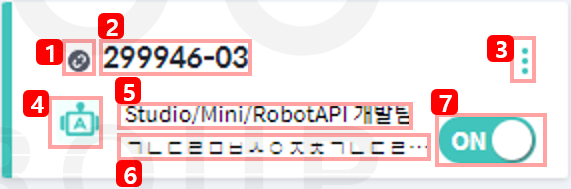

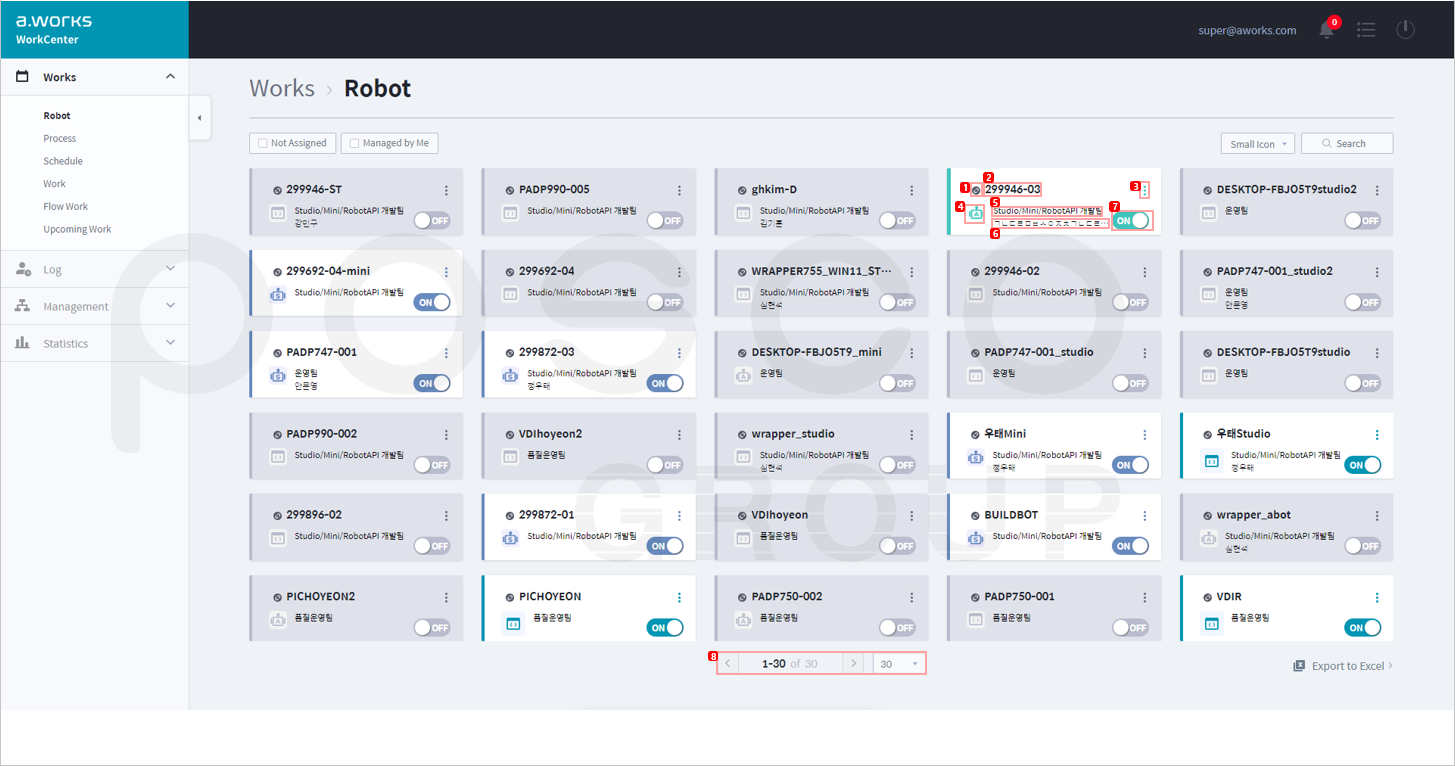

¶ 로봇 주요 정보(1-Depth Info, Small Icon)
워크센터는 로봇의 주요 정보를 그리드 형태로 제공합니다. 화면 하단의 페이지 표시 영역의 Dropdown 목록에서 한 페이지에 출력되는 로봇 목록 개수를 선택할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 로봇 상태 아이콘 | 현재 로봇 상태 아이콘을 나타냅니다. 위의 “로봇 상태 ” 참조 |
| 2 | 로봇(Robot) | 로봇 이름입니다. (조직 별로 유일) |
| 3 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제, 미지정, 원격 메뉴로 구성 로봇 페이지의 8번과 동일 |
| 4 | 로봇 유형 아이콘 | 현재 로봇 유형을 아이콘으로 나타냅니다. 아래 로봇 아이콘 참조 |
| 5 | 조직(Organization) | 로봇이 소속된 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 6 | 담당자(Manager) | 로봇을 관리하는 사용자 이름입니다. |
| 7 | 동작(Use) | 로봇 Enable, Disable 상태 변화를 토글 버튼으로 표시합니다. - Enable: WorkCenter에 로봇이 접속하면 라이선스 소비. 로봇 상태는 Available 상태 또는 Running 상태로 변경 - Disable: WorkCenter에 로봇이 접속해도 라이선스 소비 안 함. 로봇 상태는 Inactivated 상태. ※ 도메인관리자, Admin(조직 관리자) 상태 변경 가능 ※ User(일반 사용자)는 자신이 관리하는 로봇만 가능 |
| 8 | 페이지 표기(Pagination) | 30, 60, 100, 120의 표시 아이템 개수를 가집니다. 나머지는 “3.2 공통 기능의 페이지 표기”를 참조하여 주세요. |
¶ 로봇 아이콘
※ 다음은 Big icon에서 로봇의 3가지 유형 (Studio, S.Bot, A.Bot)에 대한 아이콘 입니다.
1) Studio
2) S.Bot
3) A.Bot
¶ 로봇 부가 정보(2-Depth Info)

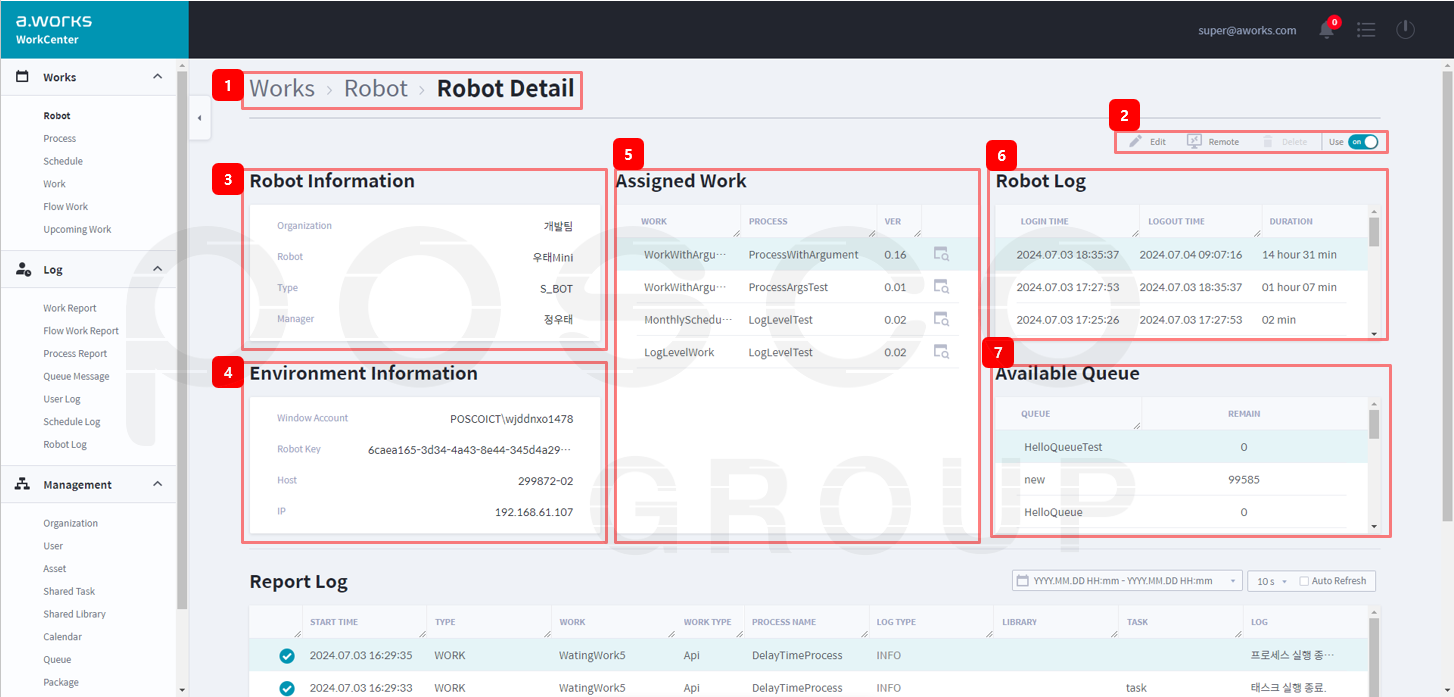

[ACTION > 상세] 메뉴를 클릭하면 [로봇 상세] 화면으로 이동합니다. 해당 창에서 로봇에 대한 자세한 정보를 확인할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “워크 > 로봇 > 로봇 상세 ” 으로 표시합니다. 로봇을 클릭하면 로봇 페이지로 이동합니다. |
| 2 | 조치 버튼(Action Menu) | 수정 버튼(Edit Button) : 클릭 시 "로봇 정보 수정" 팝업창을 표시합니다. 원격 버튼(Remote Button) : 클릭 시 로봇 PC로 원격을 연결합니다. ※ Window Account와 Window Password 설정 필요 삭제 버튼(Delete Button) : 클릭 시 “로봇 삭제” 팝업 창을 표시합니다. 동작 버튼(Use Button) : 로봇 Enable, Disable 상태 변화를 토글 버튼으로 표시합니다. |
| 3 | 로봇 정보(Robot Information) | 로봇 관련 정보를 표기합니다 조직(Organization) : 로봇을 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 로봇(Robot) : 로봇 이름입니다. (조직 별로 유일) 유형(Type) : S.Bot, A.Bot, Studio의 3가지 로봇 중 하나입니다. 담당자(Manager) : 로봇을 관리하는 사용자 이름입니다. |
| 4 | 환경 정보(Environment Information) | 로봇을 구성하는 정보를 표기합니다. 윈도우 계정(Window Account) :로봇이 설치된 PC의 윈도우 계정을 표시합니다. ※ 최초 윈도우 계정은, 로봇이 연결될 때 Mini, Studio에 설치된 윈도우 계정을 수신 로봇 키(Robot Key) : 해당 로봇의 Key 정보입니다. ※ Mini에서 보내주는 로봇의 유일한 ID (Universal ID) 로 UUID 형태를 따름 호스트(Host) : 로봇이 설치된 PC의 호스트 정보입니다. IP : 로봇이 설치된 PC의 IP 정보입니다. |
| 5 | 부여된 워크(Assigned Work) | 로봇에게 부여된 워크의 정보를 나타냅니다. 워크(WORK) 현재 로봇에게 부여된 이름입니다. 프로세스(PROCESS) 해당 워크에 부여된 프로세스입니다. 버전(VER) 현재 워크에 부여된 프로세스의 버전입니다. |
| 6 | 로봇 로그(Robot Log) | 로봇 로그(Robot log)는 라이선스를 부여 받은 로봇이 WorkCenter에 연결한 된 시간과 연결을 해제한 시간을 확인 할 수 있습니다. 로그인 시간(Login Time) : 라이선스를 소유한 로봇이 워크 센터와 연결한 시간입니다. 로그아웃 시간(Logout Time) : 라이선스를 소유한 로봇이 워크 센터와 연결을 해제 한 시간입니다. |
| 7 | 사용가능 한 큐 (Available Queue) | 해당 로봇이 사용 가능 한 큐입니다. |

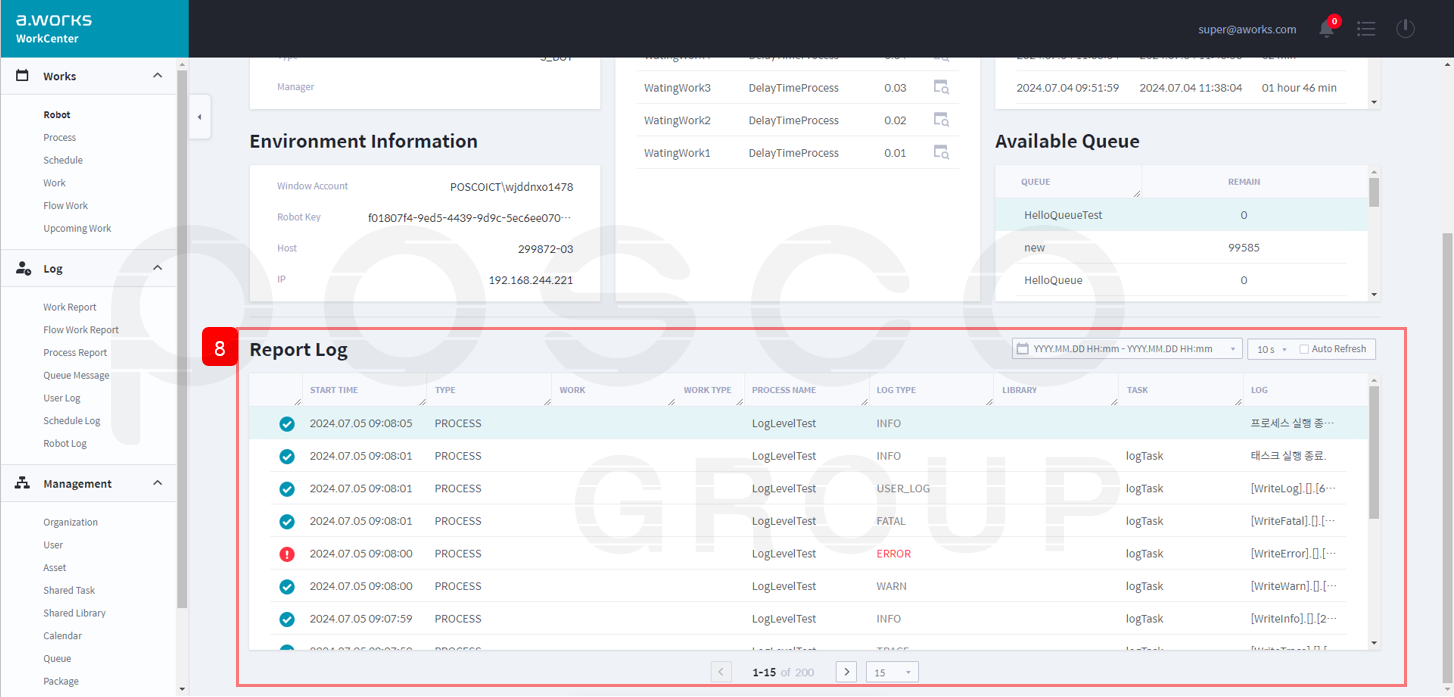

| 8 | 리포트 로그 (Report Log) | 해당 로봇이 실행 시킨 워크 또는 프로세스의 로그 이력을 확인할 수 있습니다. ※조직이 부여되지 않은 로봇은 보이지 않으며 이미 조직이 부여된 로봇에 조직 미할당을 하는 경우에는 이전의 로봇 활용 상세 로그는 사라지게 됩니다. 시작 시간(Start Time) : 로봇이 워크 또는 프로세스를 실행한 시간입니다. 종료 시간(End Time) : 로봇이 워크를 종료한 시간입니다. 타입(Type) : 워크 또는 프로세스를 나타냅니다. 워크(Work) : 로봇이 실행시킨 워크 이름입니다. 타입이 프로세스일 경우 값이 없습니다. 워크유형(Work Type) : 로봇이 실행시킨 워크 유형입니다. 타입이 프로세스 일 경우 값이 없습니다. 프로세스 이름(Process Name) : 로봇이 실행시킨 워크에 연결된 프로세스 이름입니다. 로그 유형(Log Type) : 이벤트 발생 로그 유형입니다. 라이브러러리(Library) : 해당 로그를 발생 시킨 라이브러리 이름입니다. 태스크(Task) : 해당 로그를 발생시킨 태스크 이름입니다. 로그(Log) : Studio/S.Bot/A.Bot에서 받은 메시지 |
부가 정보에서 데이터는 시간 순으로 정렬되어 보여집니다. 정렬 및 페이지 표기는 별도로 제공하지 않으며, 스크롤이 제일 하단의 페이지에 도달하게 됐을 때, 추가적인 데이터가 있으면 추가적인 데이터를 로딩합니다.
¶ 새로 등록한 로봇에 조직 선택하기
로봇에 조직을 등록하는 방법은 아래와 같습니다.
- 지정된 PC에 로봇(※ 아래 로봇유형 참조)을 설치합니다.
- WorkCenter연결 정보를 입력하여 로봇을 등록합니다.
- 연결에 성공한 로봇은 미지정(Not Assigned) 상태로 등록됩니다.
- 왼쪽 상단에 있는 미지정(Not Assigned) 체크 박스를 선택해서 내가 등록한 로봇을 확인합니다.
- 해당 로봇에 [ACTION > 수정] 메뉴를 클릭하고, 수정 팝업 창에서 로봇이 소속될 조직을 선택합니다.
- 새 로봇을 WorkCenter등록하기 전에 먼저 로봇을 PC에 설치합니다.
- 로봇을 설치 후 지정된 WorkCenter URL로 로봇을 등록합니다.
- 메뉴에서 워크(Works) > 로봇(Robot) 을 클릭합니다.
- 왼쪽 상단에 [미지정(Not Assigned)] 를 선택합니다. 미지정 버튼은 Super(도메인 관리자) 또는 Admin(조직 관리자)만 선택 할 수 있습니다.
- 미지정 로봇 페이지에서 조직에 등록할 로봇을 선택한 뒤 [ACTION > 수정] 메뉴를 클릭하면 [로봇 정보 수정] 팝업 창이 나타납니다. 로봇 정보 수정 방법은 다음의 표와 같습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) | 로봇을 관리할 조직을 선택합니다. (필수입력사항). |
| 2 | 로봇(Robot) | 로봇 이름을 수정합니다. (필수입력사항) - 최초 로봇 이름은 로봇이 설치된 PC의 Host 명 ※ 영문, 숫자, 한글, 특수문자 30자 이내 입력 |
| 3 | 유형(Type) | 로봇의 유형을 수정합니다. (필수입력사항) - Mini로 설치한 경우: A.Bot과 S.Bot 중 선택 - Studio로 설치한 경우: Studio 유형 자동 선택 ※ 이미 워크에 포함된 로봇은 타입 변경이 불가능합니다. |
| 4 | 동작(Use) | 로봇 Enable, Disable 상태 변화를 토글 버튼으로 표시합니다. - Enable: WorkCenter에 로봇이 접속하면 라이선스 소비. 로봇 상태는 Available 상태, Running 상태로 변경 - Disable: WorkCenter에 로봇이 접속해도 라이선스 소비 안 함. 로봇 상태는 Inactivated 상태. ※ 도메인관리자, Admin(조직 관리자) 상태 변경 가능 ※ User(일반 사용자)는 자신이 관리하는 로봇만 가능 |
| 5 | 담당자(Manager) | 로봇의 상태를 관리할 담당자를 선택합니다. (선택입력사항) - 1번에서 선택한 조직의 사용자 중 한 명 선택 |
| 6 | 윈도우 계정 (Window Account) | 로봇에 연결된 윈도우 계정을 입력합니다. (필수입력사항) - 최초 윈도우 계정은, 로봇이 연결될 때 Mini, Studio에 설치된 윈도우 계정을 수신합니다. ※ 영문, 숫자, 한글, 특수문자 30자 이내 입력 |
| 7 | 윈도우 패스워드 (Window Password) | 로봇에 연결된 윈도우 계정의 비밀번호입니다. (선택입력사항) ※ 영문, 숫자, 한글, 특수문자 20자 이내 입력 ※ 입력한 비밀번호는 마스킹 처리합니다. |
모두 입력 후 [저장] 버튼을 클릭합니다. 로봇 페이지에서 조직에 등록된 로봇을 확인할 수 있습니다.
¶ 조직이 지정된 로봇 정보 수정하기
※ 로봇 유형 수정 조건
1) 로봇에 할당된 Work가 없고, 로봇이 Disconnected 또는 Disable 상태여야 합니다.
2) 로봇에 지정된 조직이 없거나, 지정된 경우 Inactived 상태여야 합니다.
※ 로봇 유형 수정 불가
1) 로봇에 할당된 Work가 있거나, Running 또는 Available 상태인 경우 수정이 불가능합니다.
- 메뉴에서 워크(Works) > 로봇(Robot) 을 클릭합니다.
- “로봇” 페이지에서 조직이 할당된 로봇 중 수정할 로봇의 [ACTION > 수정] 메뉴를 클릭합니다.
- [로봇 정보 수정] 팝업 창에서 아래의 표를 참조하여 로봇 정보를 수정합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) 선택 | 이미 조직이 지정된 로봇은 조직 변경이 불가능합니다. |
| 2~7 | 로봇 정보 수정 | 앞 절의 “로봇 정보 수정” 항목 참조 |
수정 입력 후 [저장] 버튼을 클릭합니다. 로봇 페이지에서 수정된 로봇 정보를 확인할 수 있습니다.
¶ 로봇 삭제하기
로봇을 삭제하기 위한 몇 가지 삭제 조건을 확인합니다. 로봇 삭제는 Super(도메인 관리자)와 Admin(조직 관리자)만 가능하니 주의하세요.
※ 로봇 삭제 조건
1) 로봇에 지정된 조직이 없어야 합니다. (Not Assigned 상태)
2) 로봇이 Inactivated 상태여야 합니다.
※ 로봇 조직 연결 해제 시 변경되는 내용
1) 워크 리포트, 프로세스 리포트에서 해당 로봇의 기록이 삭제됩니다.
2) 큐에서 해당 로봇이 삭제됩니다.
3) 워크에서 해당 로봇이 삭제됩니다.
4) 에셋에서 해당 로봇이 삭제됩니다.
다음은 로봇을 삭제하는 방법에 대하여 설명합니다.
- 메뉴의 워크 > 로봇을 클릭하여 “로봇” 페이지로 이동합니다;
- “로봇” 페이지에서 삭제할 로봇의 [ACTION > Not Assigned] 메뉴를 클릭하면 아래와 같은 확인 팝업 창이 표시됩니다.
※ [Not Assigned] 메뉴는 로봇이 Available 또는 Running 상태에서 클릭할 수 없습니다.
※ [Not Assigned] 메뉴는 Super(도메인 관리자), Admin(조직 관리자)만 클릭 가능합니다.
- 내용 확인 후 [확인] 팝업 창에서 [확인] 버튼을 클릭합니다.
- “로봇” 페이지 왼쪽 상단의 [미지정]을 체크 박스를 클릭합니다. .
- “미지정 로봇 페이지”에서 조직이 없는 로봇 목록 가운데 삭제할 로봇을 확인 후 [ACTION > 삭제] 메뉴를 클릭합니다.
- 내용을 확인 후 [삭제] 팝업 창에서 [삭제] 버튼을 눌러 로봇을 삭제합니다.
- 만약, 삭제가 되지 않고, [에러] 팝업 창을 표시하는 경우, 아래의 에러 메시지를 확인하세요.
※ 워크에서 로봇 삭제 시 에러 메시지
1) ‘You can only delete robots that are inactivated’
- Available, Running, Disconnected, Disable 상태의 로봇을 삭제하려는 경우
2) ‘Robot does not exist’
- 존재하지 않는 로봇을 삭제하려는 경우
¶ 로봇 원격 연결하기
원격 연결을 하기 위해서는 로봇에 Window Account와 Window Password 설정이 필요합니다.
로봇 화면에서 조치 버튼(Action Button)을 선택하고 원격 제어 버튼(Remote Button)을 선택하여 원격 연결을 시도합니다.
정상적으로 연결된 경우 아래와 같이 연결된 화면으로부터 로봇 PC를 원격 제어할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 원격 종료 버튼 | 클릭 시 원격을 종료합니다. |
¶ 6.2 프로세스(Process)
프로세스 페이지에서는 자동화 업무 스크립트(프로세스)를 등록하고 관리할 수 있습니다. 프로세스를 등록하고 관리하는 방법에 대하여 설명합니다.
※ Work 등록되지 않은 프로세스의 실행결과 확인
등록된 프로세스는 워크(Work)를 구성하는 주요 요소이며, 반드시 Work를 생성하여 실행시킬 것을 권장합니다.
등록하지 않고 실행하면, 프로세스 관리에 어려움이 있을 뿐만 아니라 로봇의 사용량 측정에도 문제가 발생할 수 있습니다.

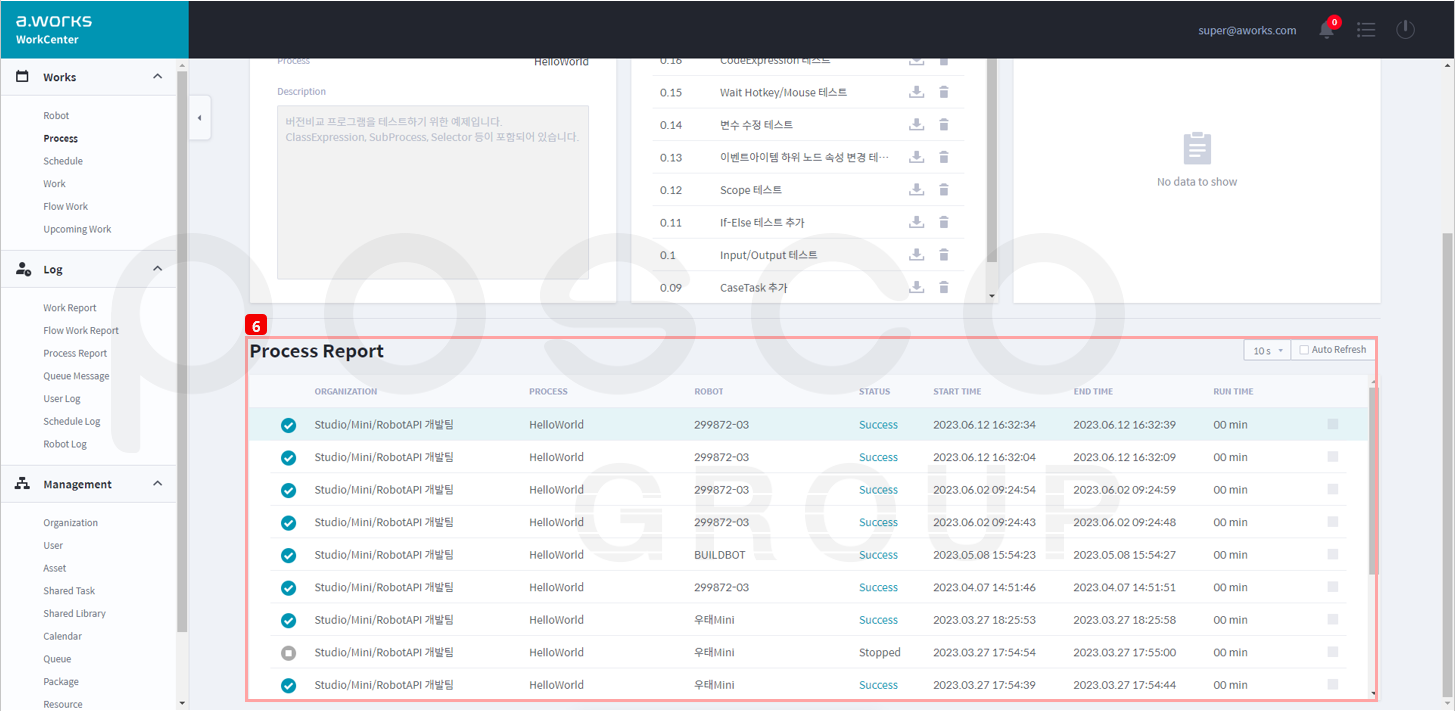

Work로 등록하지 않고 실행시킨 프로세스의 실행 결과는 Log > Process Report 페이지에서 확인 할 수 있습니다.
¶ 사용자 유형별 프로세스 페이지 접근 권한
※ 사용자 유형별로 프로세스 페이지 접근 권한이 다릅니다. 반드시 접근 권한을 확인하세요.
1. 프로세스 페이지 조회
① Super(도메인 관리자): 모든 조직의 프로세스 조회 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 프로세스 조회 가능
2. 프로세스 등록
① Super(도메인 관리자): 모든 조직에 프로세스 등록 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 프로세스 등록 가능
3. 프로세스 정보 수정
① Super(도메인 관리자): 모든 조직의 프로세스 정보 수정 가능
② Admin(조직 관리자): 소속된 조직의 프로세스 정보 수정 가능
③ User(일반 사용자): 자신이 담당자인 프로세스만 수정 가능
4. 프로세스 삭제
① Super(도메인 관리자): 모든 조직의 프로세스 삭제 가능
② Admin(조직 관리자): 소속된 조직의 프로세스 삭제 가능
③ User(일반 사용자): 자신이 담당자인 프로세스만 삭제 권한 가능
¶ 프로세스 페이지
프로세스 페이지에 대한 구성을 설명합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “워크 > 프로세스” 로 표시합니다. |
| 2 | 등록 버튼(New Button) | 클릭 시 “프로세스 등록” 팝업 창을 표시합니다. |
| 3 | 내 자원 보기 (Managed by Me) | 내가 관리하고 있는 프로세스만 볼 수 있습니다. |
| 4 | 조회 버튼(Search Button) | 클릭 시 정보를 검색해서 조회할 수 있습니다. - 조직(Organization) 검색: Super(도메인 관리자)만 가능 - 프로세스(Process) 이름, 담당자(Manager) 이름 검색 가능 |
| 5 | 주요 정보(1-Depth Info) | 리스트 형태의 주요 정보를 표시합니다. - 로딩 시 데이터는 최신 업데이트 정보 순으로 정렬 - 각 항목의 테이블 헤더를 클릭하면 알파벳 오름차순과 내림차순으로 정렬, 순서 변경 가능 |
| 6 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제, 버전 이력 메뉴로 구성 |
| 7 | 상세 메뉴(Detail Menu) | 클릭 시 프로세스의 부가 정보를 확인 할 수 있는 “프로세스 상세” 화면으로 이동합니다. |
| 8 | 수정 메뉴(Edit Menu) | 클릭 시 “프로세스 정보 수정” 팝업 창을 표시합니다. |
| 9 | 삭제 메뉴(Delete Menu) | 클릭 시 “프로세스 삭제” 팝업 창을 표시합니다. |

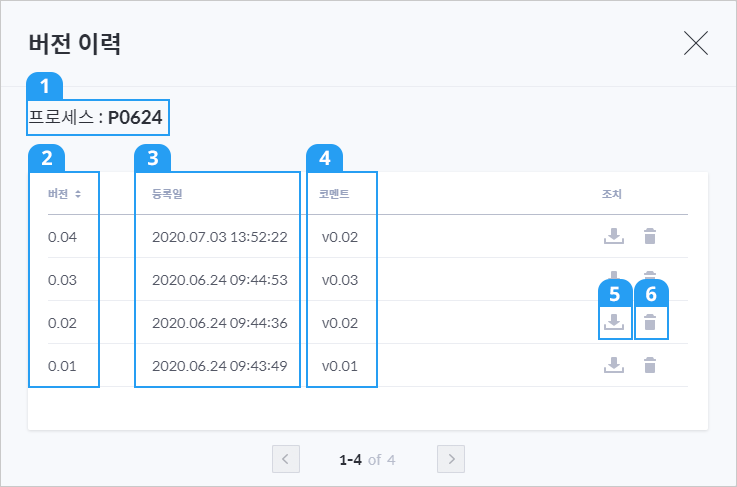

| 10 | 버전 이력 메뉴(Version History Menu) | 업로드 한 프로세스의 버전 정보 입니다. - 해당 프로세스에 대하여 버전 / 등록일 / 코멘트 조회가 가능하고, - 조치사항으로 다운로드 / 삭제가 가능합니다. ※ 상세는 “업로드한 프로세스 버전이력 보기” 참조 |
| 11 | 페이지 표시(Pagination) | “3.2.1. 공통 기능의 페이지 표시”를 참조하여 주세요. |

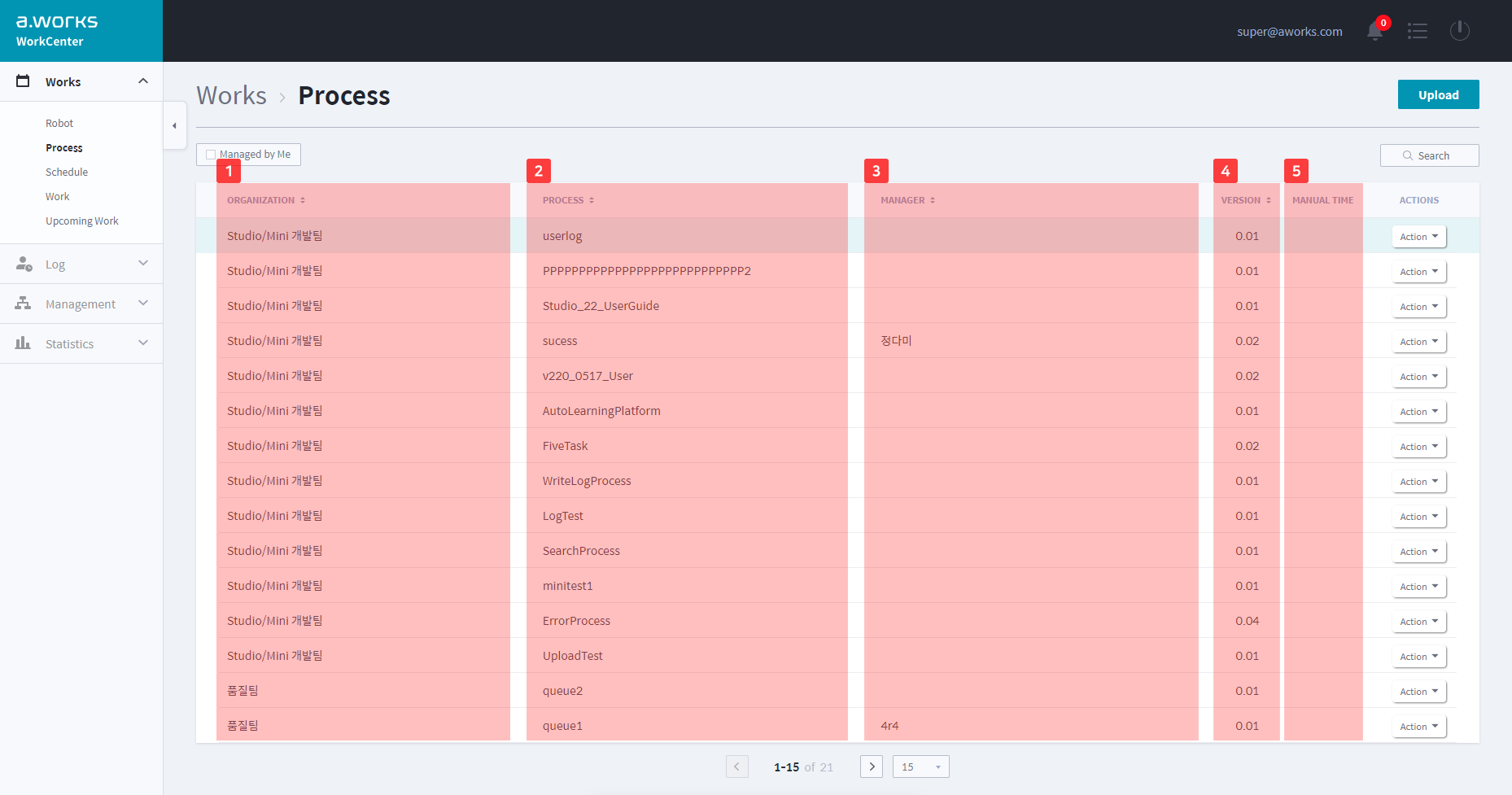

¶ 프로세스 주요 정보(1-Depth Info)
프로세스의 주요 정보를 그리드 형태로 제공합니다. 화면 하단의 페이지 표시 영역의 Dropdown 목록에서 한 페이지에 출력되는 프로세스 목록 개수를 선택할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) | 프로세스를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 2 | 프로세스(Process) | 프로세스 이름입니다. - 조직 단위로 유일하게 관리 |
| 3 | 담당자(Manager) | 프로세스를 관리하는 사용자 이름입니다. |
| 4 | 버전(LATEST VERSION) | 프로세스의 최신 버전 정보입니다. |
| 5 | 수작업 시간 (Manual Time) | 현업 담당자가 업무를 수작업으로 처리하였을 때 걸리는 시간입니다. - 형식 : ○○hour ○○min |

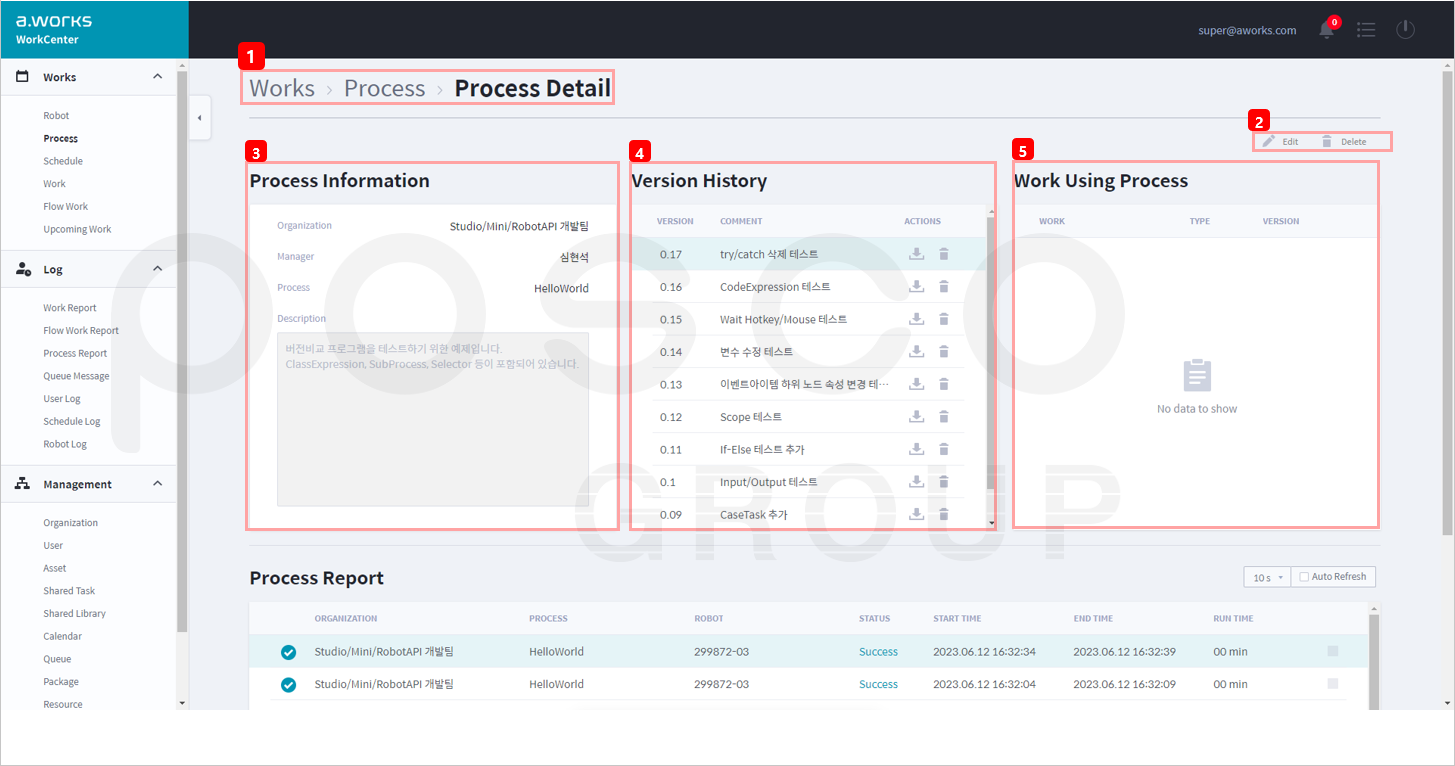

¶ 프로세스 부가 정보(2-Depth Info)
[ACTION > 상세] 메뉴를 클릭하면 [프로세스 상세] 팝업 화면으로 이동합니다. 해당 화면에서 프로세스에 대한 자세한 정보를 확인할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “워크 > 프로세스 > 프로세스 상세 ” 으로 표시합니다. 프로세스를 클릭하면 프로세스 페이지로 이동합니다. |
| 2 | 조치 버튼(Action Menu) | 수정 버튼(Edit Button) : 클릭 시 "프로세스 정보 수정" 팝업창을 표시합니다. 삭제 버튼(Delete Button) : 클릭 시 “프로세스 삭제” 팝업 창을 표시합니다. |
| 3 | 프로세스 정보(Process Information) | 프로세스 관련 정보를 표기합니다 조직(Organization) : 프로세스를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 담당자(Manager) : 프로세스를 관리하는 사용자 이름입니다. 프로세스(Process) : 프로세스 이름입니다.(조직 별로 유일) 설명(Description) : 프로세스에 대한 설명입니다. |
| 4 | 버전 이력 (Version History Menu) | 업로드 한 프로세스의 버전 정보 입니다. - 해당 프로세스에 대하여 버전 / 등록일 / 코멘트 조회가 가능하고, - 조치사항으로 다운로드 / 삭제가 가능합니다. ※ 상세는 “업로드한 프로세스 버전이력 보기” 참조 |
| 5 | 프로세스 사용중인 워크 (Work Using Process) | 해당 프로세스를 사용 중인 워크의 정보를 보여줍니다. 워크(WORK) : 워크 이름입니다. 유형(Type) : 워크 유형입니다. Schedule, Manual, API. 버전(Version) : 워크에 연결된 프로세스의 버전입니다. |
| 6 | 프로세스 리포트(Process Report) | 해당 프로세스에 대한 리포트를 보여줍니다. 상세한 부분은 7.3 프로세스 리포트(Process Report)를 참조하세요. 조직(Organization) : 프로세스를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 프로세스(Process) : 실행한 프로세스 이름입니다. 로봇(Robot) : 프로세스를 실행한 로봇 이름입니다. 상태(Status) : 프로세스 실행 결과 상태를 표시합니다. Running, Success, Error, Stopped 상태 중 하나 ※ 7페이지의 ”프로세스 실행 결과 상태” 참조 시작 시간(Start Time) : 실행된 프로세스 시작 시간입니다. 종료 시간(End Time) : 실행된 프로세스 종료 시간입니다. 실행시간 : 프로세스 실행 소요 시간입니다. |
¶ 프로세스 등록하기
여기에서는 Studio에서 만든 자동화 업무 스크립트(프로세스)를 WorkCenter에 프로세스로 등록하는 방법을 설명합니다.
Studio에서 업무 자동화 스크립트(프로세스)를 만드는 방법은 “A.WORKS Studio V3.1 사용자 설명서”를 참조하세요.
- 메뉴에서 워크(Works) > 프로세스(Process)를 클릭합니다.

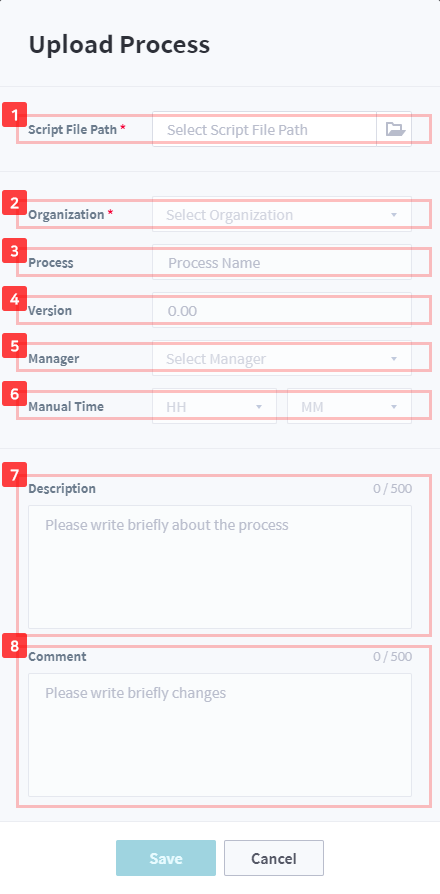

- “프로세스” 페이지에서 오른쪽 상단의 [등록] 버튼을 클릭하면, 다음과 같은 [프로세스 등록] 팝업 창이 나타납니다.
- 모두 입력 후 [저장] 버튼을 클릭합니다. 프로세스 페이지에서 등록한 프로세스를 확인할 수 있습니다.
프로세스 등록 방법은 다음의 표와 같습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 스크립트 파일 경로 (Script File Path) | 스크립트 파일(Zip파일) 경로를 지정하여 스크립트를 불러 옵니다 ※ 유효한 파일 인 경우 3번, 4번 항목에 정보가 표시됩니다. |
| 2 | 조직(Organization) | 프로세스를 관리할 조직을 선택합니다. ※ Super(도메인 관리자)는 전체 조직에 지정 가능 - Admin(조직 관리자)/User(일반 사용자)는 자신의 조직으로 고정 ※ 이미 등록한 프로세스는 관리하고 있는 조직 정보가 나타나며 수정이 불가능합니다. |
| 3 | 프로세스(Process) | 프로세스 이름을 자동으로 표시합니다. (수정 불가능) ※ 1번에서 파일 업로드 시 정보가 자동으로 반영됨. |
| 4 | 버전(Version) | 프로세스 버전을 자동으로 표시합니다. (수정 불가능) ※ 1번에서 파일 업로드 시 정보가 자동으로 반영됨. |
| 5 | 담당자(Manager) | 프로세스를 관리할 담당자를 선택합니다. (선택입력사항) - 2번에서 선택한 조직의 담당자 중 한 명 선택 ※ User(일반 사용자)는 자신으로 고정되며 수정이 불가능합니다. |
| 6 | 수작업 시간(Manual Time) | 수작업으로 해당 업무를 처리하였을 때 걸리는 시간을 입력합니다. (선택입력사항) |
| 7 | 설명(Description) | 프로세스에 대한 간략한 설명을 입력합니다. (선택입력사항) ※ 영문, 숫자, 한글, 특수문자 500자 이내 입력 |
| 8 | 코멘트(Comment) | 프로세스 등록에 수정이 발생한 경우 변경사항을 간단히 입력합니다. (선택입력사항) ※ 영문, 숫자, 한글, 특수문자 500자 이내 입력 |
※ 프로세스 등록 시 발생할 수 있는 에러 메세지
1) “Invalid process file”: Meta file 이 존재하지 않는 경우
2) “Only zip file is allowed”: 파일의 확장자가 Zip 이 아닌 경우
3) “Resource is registered with another organization”: 프로세스 파일이 이미 다른 조직에 등록되어 있는 경우
4) “Invalid process name”: UUID 가 이미 존재하나, Process 이름이 다른 경우, 이름이 있으나 UUID가 다를 경우
5) “Version is greater than the maximum value 9999.99”: 버전이 9999.99를 초과 하였을 때
6) “Process file does not exist”: 업로드 할 스크립트 파일이 존재하지 않는 경우
7) “Unable to upload file larger than 100Mbyte”: 업로드 하는 파일이 100MBtye를 초과할 경우
¶ 등록한 프로세스 정보 수정하기
등록한 프로세스의 정보를 수정할 수 있습니다. 수정 권한은 사용자 유형별로 다릅니다.
- 메뉴에서 워크(Works) > 프로세스(Process) 를 클릭합니다.
- “프로세스” 페이지에서 수정할 프로세스를 확인 후 [ACTION > 수정] 메뉴를 클릭하면, “프로세스 정보 수정” 팝업 창을 표시됩니다.

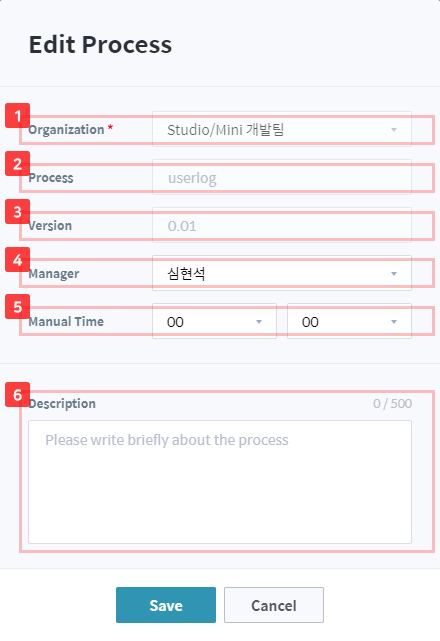

- “프로세스 정보 수정” 팝업 창에서 아래의 표를 참조하여 프로세스 정보를 수정합니다.
- 모두 입력 후 [저장] 버튼을 클릭합니다. 프로세스 페이지에서 수정된 프로세스를 확인할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) | 프로세스를 관리하고 있는 조직 이름입니다. (수정 불가능) |
| 2 | 프로세스(Process) | 프로세스 이름입니다. (수정 불가능) |
| 3 | 버전(Version) | 프로세스 버전 정보입니다. (수정 불가능) |
| 4 | 담당자(Manager) 선택 | 프로세스를 관리하는 사용자 이름입니다. (선택입력사항) - 1번에서 선택한 조직의 사용자 중 한 명 선택 ※ User(일반 사용자)는 자신으로 고정(수정 불가능) |
| 5 | 수작업 시간(Manual Time) | 수작업으로 업무를 처리하였을 때 걸리는 시간을 입력합니다. (선택입력사항) |
| 6 | 설명(Description) | 프로세스에 대한 설명을 입력합니다. (선택입력사항) ※ 영문, 숫자, 한글, 특수문자 500자 이내 입력 |
¶ 프로세스 삭제하기
프로세스 삭제를 위한 몇 가지 확인 사항을 반드시 확인하시기 바랍니다. 프로세스 삭제 권한은 사용자 유형별로 다릅니다. “3.4 관리자 유형별 메뉴 접근 권한” 부분을 확인하시기 바랍니다.
※ 프로세스 삭제를 위한 확인사항
특정한 프로세스 버전의 삭제가 필요하다면 프로세스 부가정보에서 제공하는 “버전 이력” 팝업을 반드시 참조하세요.
프로세스 삭제 권한은 사용자 유형별로 다르니 “3.4 관리자 유형별 메뉴 접근 권한” 부분을 반드시 확인하시기 바랍니다.
프로세스 삭제 조건 모든 버전의 프로세스가 워크에 연결되지 않아야 합니다
- 메뉴에서 워크(Works) > 프로세스(Process) 를 클릭합니다.

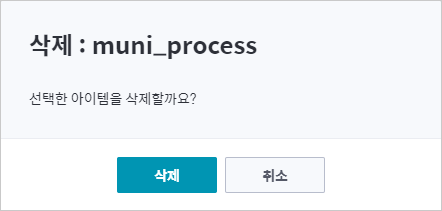

- “프로세스” 페이지에서 삭제할 프로세스를 확인 후 [ACTION > 삭제] 메뉴를 클릭하면, “삭제” 팝업 창을 표시됩니다.
- “삭제” 팝업 창에서 [삭제] 버튼을 눌러 프로세스를 삭제합니다.

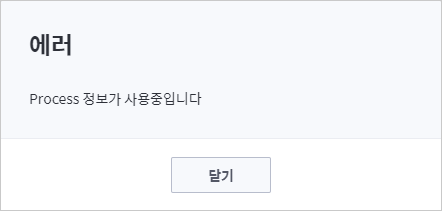

- 만약, 삭제가 되지 않고, 다음과 같은 “에러” 팝업 창이 나오는 경우, 아래의 에러 메시지를 확인하세요.
※ 프로세스 삭제 시 에러 메지
1) ‘Process has an associated work’
- 삭제하려는 프로세스, 프로세스 버전이 워크에 연결되어 있는 경우
2) ‘Process does not exist’
- 존재하지 않는 프로세스, 프로세스 버전을 삭제하려는 경우
¶ 업로드한 프로세스 버전 이력 보기
“버전 이력” 팝업 창에서 업로드한 프로세스 파일의 업로드 버전 이력과 관리를 할 수 있습니다.
- 메뉴에서 워크(Works) > 프로세스(Process) 를 클릭합니다.
- “프로세스” 페이지에서 버전 이력을 확인 할 프로세스를 확인 후 [ACTION > 버전이력] 메뉴를 클릭하면 “버전 이력” 팝업 창을 표시합니다.
- 버전 별 프로세스를 다운받거나 삭제합니다. 작업 후 오른쪽 상단 닫기 버튼을 누르면 팝업 창이 닫힙니다.
다음은 “버전 이력” 팝업 창에 대한 설명입니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 프로세스(Process) | 업로드한 프로세스 이름입니다. |
| 2 | 버전(Version) | 업로드한 프로세스의 버전 정보입니다. |
| 3 | 등록일(Registration Date) | 프로세스 파일 등록 일자입니다. |
| 4 | 코멘트(Comment) | 등록 시 작성한 프로세스에 대한 추가 설명입니다. |
| 5 | 다운로드 버튼 (Download Button) | 클릭 시 등록한 프로세스 파일을 다운로드 합니다. ※ 다운로드 파일명은 업로드 파일명과 같음. |

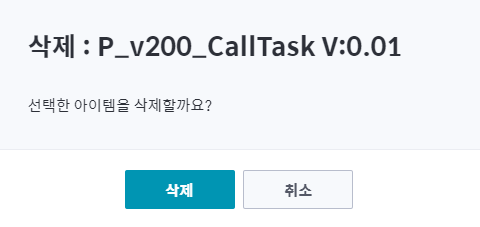

| 6 | 삭제 버튼(Delete Button) | 클릭 시 아래와 같은 프로세스 “삭제” 팝업 창을 표시합니다. 프로세스 확인 후 [삭제] 를 누르면 삭제합니다. |
※ 워크에 연결되지 않은 프로세스 버전만 삭제 할 수 습니다.
¶ 6.3 스케줄(Schedule)
스케줄은 특정 주기에 반복적으로 이벤트를 발생하는 일종의 트리거 (Trigger)입니다. 스케줄 페이지에서 스케줄 추가, 수정, 삭제하고 실행을 정지하는 방법에 대하여 설명합니다.
¶ 사용자 유형별 스케줄 페이지 접근 권한
※ 사용자 유형별로 스케줄 페이지 접근 권한이 다릅니다. 반드시 접근 권한을 확인하세요.
1. 스케줄 페이지 조회
① Super(도메인 관리자): 모든 조직의 스케줄 조회 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 스케줄 조회 가능
2. 스케줄 등록
① Super(도메인 관리자): 모든 조직에 스케줄 등록 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 스케줄 등록 가능
3. 스케줄 정보 수정
① Super(도메인 관리자): 모든 조직의 스케줄 정보 수정 가능
② Admin(조직 관리자): 소속된 조직의 스케줄 정보 수정 가능
③ User(일반 사용자): 자신이 담당자인 스케줄만 수정 가능
4. 스케줄 삭제
① Super(도메인 관리자): 모든 조직의 스케줄 삭제 가능
② Admin(조직 관리자): 소속된 조직의 스케줄 삭제 가능
③ User(일반 사용자): 자신이 담당자인 스케줄만 삭제 권한 가능

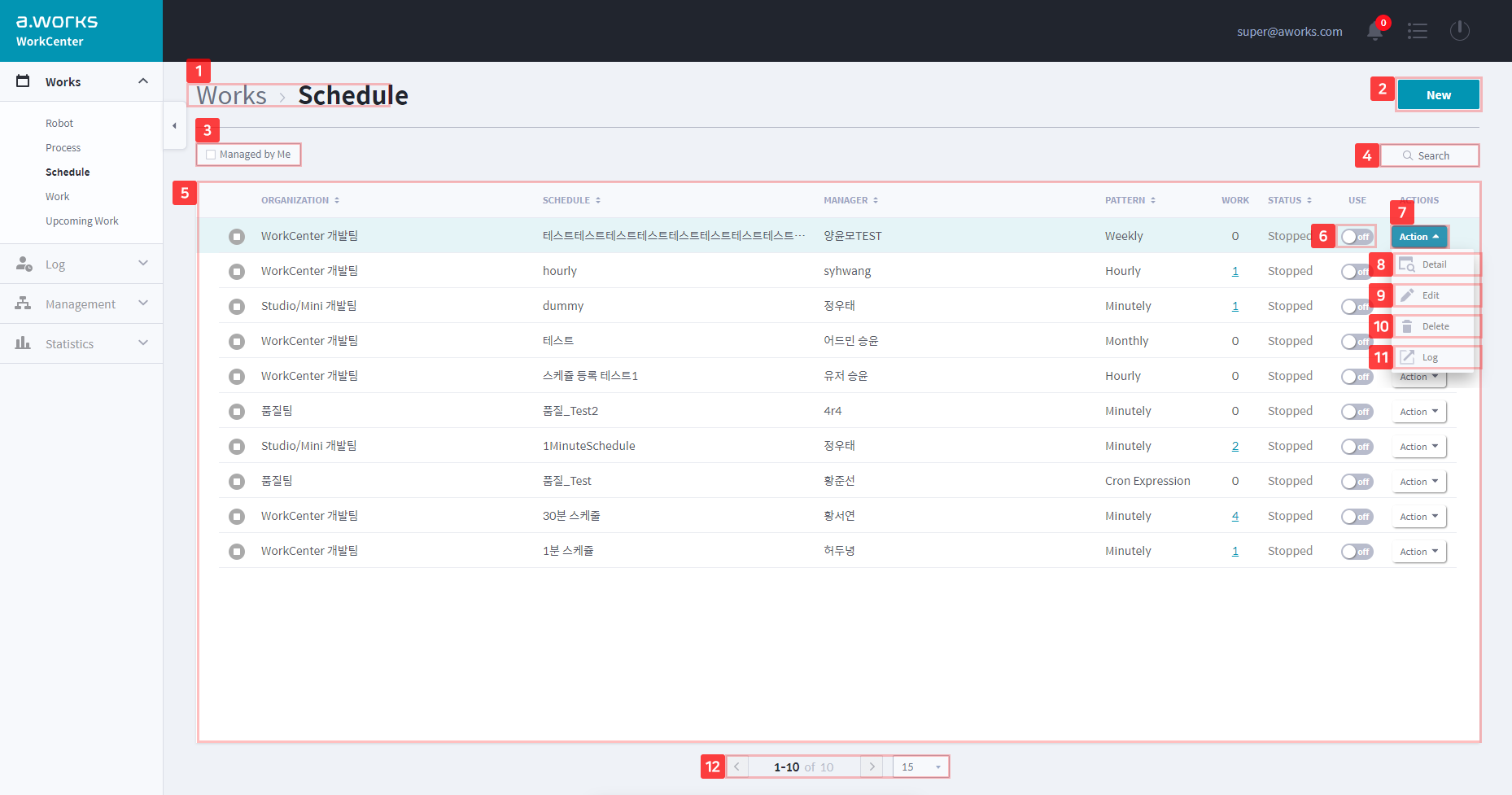

¶ 스케줄 페이지
스케줄 페이지에 대한 구성을 설명합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “워크 > 스케줄”로 표시합니다. |
| 2 | 등록 버튼(New Button) | 클릭 시 “스케줄 등록” 팝업 창을 표시합니다. |
| 3 | 내 자원 보기 (Managed by Me) 선택 | 내가 관리하고 있는 스케줄만 볼 수 있습니다. |
| 4 | 조회 버튼(Search Button) | 클릭 시 정보를 검색해서 조회할 수 있습니다. - 조직(Organization) 검색: Super(도메인 관리자)만 가능 - 스케줄(schedule), 반복 주기(Recurring Pattern), 상태(Status) 검색, |
| 5 | 주요 정보(1-Depth Info) | 리스트 형태의 주요 정보입니다. - 로딩 시 데이터는 최신 업데이트 정보 순으로 정렬 - 각 항목의 테이블 헤더를 클릭하면 알파벳 오름차순과 내림차순으로 정렬, 순서 변경 가능 |
| 6 | 동작(Use) | 스케줄 ON, OFF 상태 변화를 토글 버튼으로 표시합니다. - 스케줄 On 상태: 스케줄 Start ~ End 구간에서 스케줄 실행 - 스케줄 Off 상태: 스케줄이 실행이 중단됨 ※ 도메인관리자, Admin(조직 관리자) 상태 변경 가능 ※ User(일반 사용자)는 자신이 관리하는 스케줄만 가능 |
| 7 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제, 이력 메뉴로 구성 |
| 8 | 상세 메뉴(Detail Menu) | 클릭 시 스케줄의 부가 정보를 확인 할 수 있는 “스케줄 상세” 팝업 창을 표시합니다. |
| 9 | 수정 메뉴(Edit Menu) | 클릭 시 “스케줄 정보 수정” 팝업 창을 표시합니다. |
| 10 | 삭제 버튼(Delete Menu) | 클릭 시 “스케줄 삭제” 팝업 창을 표시합니다. |
| 11 | 스케줄 로그 (Schedule Log) 버튼 | 클릭하면 해당 스케줄의 로그를 확인할 수 있는 “스케줄 로그” 페이지로 이동합니다. |
| 12 | 페이지 표시(Pagination) | “3.2.1. 공통 기능의 페이지 표시”를 참조하여 주세요. |

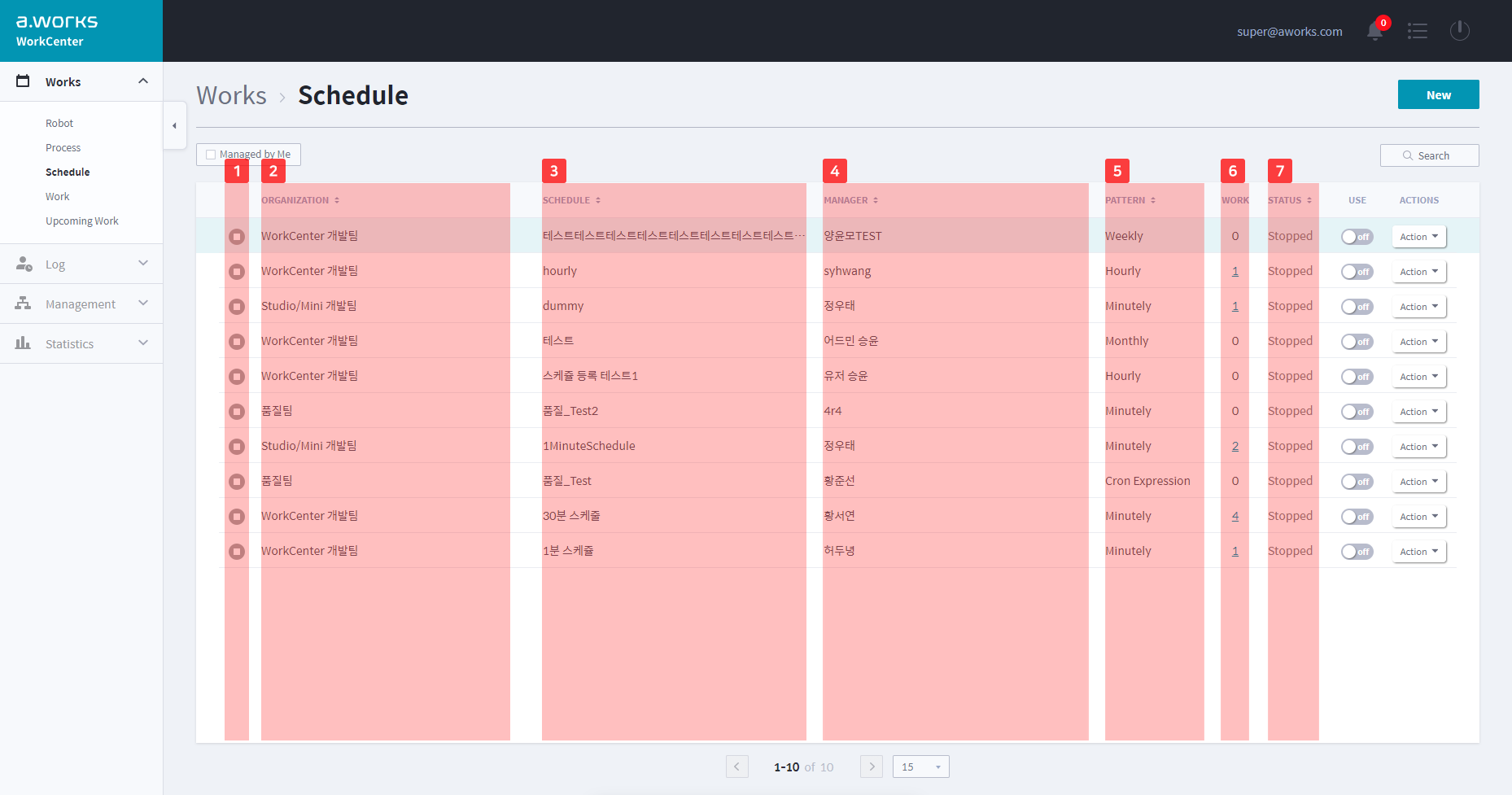

¶ 스케줄 주요 정보(1-Depth Info)
스케줄의 주요 정보를 그리드 형태로 제공합니다. 화면 하단의 페이지 표시 영역의 Dropdown목록에서 한 페이지에 출력되는 스케줄 목록 개수를 선택할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 스케줄 상태 아이콘 | 현재 스케줄 상태 아이콘, 6번의 상태와 동일합니다. |
| 2 | 조직(Organization) | 스케줄을 관리한 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 3 | 스케줄(Schedule) | 스케줄 이름입니다. |
| 4 | 담당자(Manager) | 스케줄을 관리하는 사용자 이름입니다. |
| 5 | 반복 주기 (Recurring Pattern) | 스케줄 반복 주기입니다. - One Off, Minutes, Hourly, Daily, Weekly, Monthly, Cron Expression 유형 중 하나 ※ 아래 “스케줄 반복 주기” 참조 |
| 6 | 부여된 워크 (Assigned Work) | 스케줄과 연결된 워크 개수입니다. - 클릭하면, 워크 리스트 표시 |
| 7 | 상태(Status) | 스케줄의 현재 상태 - Active, Inactive, Stopped상태 중 하나 ※ 아래 “스케줄 상태” 참조 |
¶ 스케줄 상태
※ 스케줄 상태 3가지
1) Active: 현재 시간이 스케줄의 시작과 종료 시간 범위 내에 있어 스케줄이 실행 중인 상태
2) Inactive: 현재 시간이 스케줄의 시간과 종료 시간 범위 밖에 있어 스케줄이 실행하고 있지 않은 상태
3) Stopped: 현재 시간이 스케줄의 시작과 종료 시간 범위 내에 있으나, 사용자가 실행을 중단한 상태
¶ 스케줄 부가 정보(2-Depth Info)

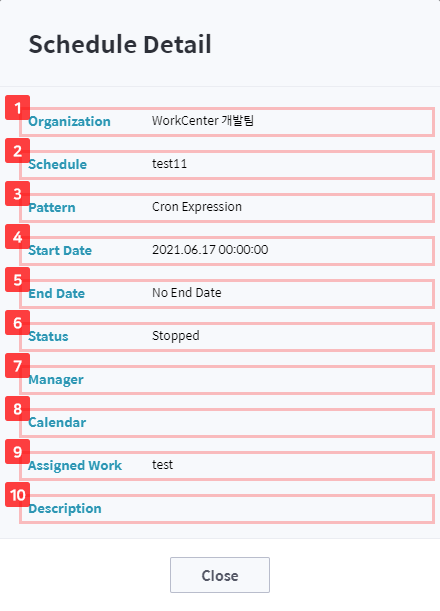

[ACTION > 상세] 메뉴를 클릭하면 [스케줄 상세] 팝업 창이 나타납니다. 해당 창에서 스케줄에 대한 자세한 정보를 확인할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) | 스케줄을 관리하는 조직 이름입니다. |
| 2 | 스케줄(Schedule) | 스케줄 이름입니다. |
| 3 | 반복 주기(Pattern) | 스케줄 반복 주기입니다. - One Off, Minutes, Hourly, Daily, Weekly, Monthly, Cron Expression 유형 중 하나 ※ 아래 “스케줄 반복 주기 7가지” 참조 |
| 4 | 시작일(Start Date) | 스케줄 시작 일자입니다. |
| 5 | 종료일(End Date) | 스케줄 종료 일자입니다. |
| 6 | 상태(Status) | 스케줄의 현재 상태 Active, Inactive, Stopped상태 중 하나 |
| 7 | 담당자(Manager) | 스케줄을 관리하는 사용자 이름입니다. |
| 8 | 캘린더(Calendar) | 스케줄과 연결된 캘린더 이름입니다. |
| 9 | 부여된 워크 (Assigned Work) | 스케줄과 연결된 워크 이름입니다. |
| 10 | 설명(Description) | 스케줄에 대한 설명입니다. |

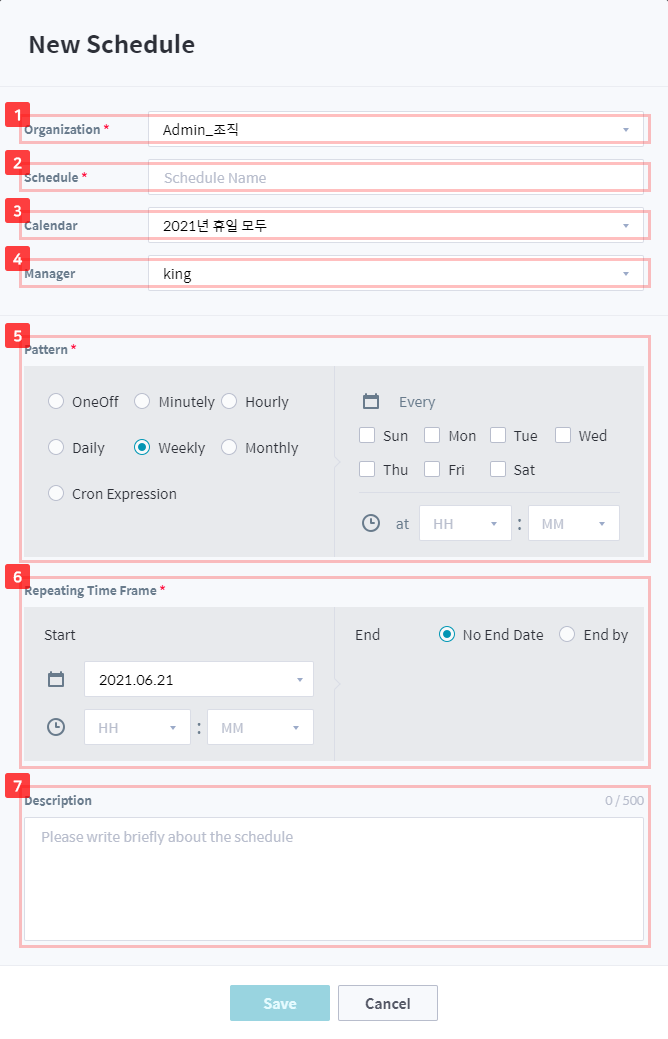

¶ 스케줄 등록하기
모든 사용자는 새로운 스케줄을 등록할 수 있습니다.
- 메뉴에서 워크(Works) > 스케줄(Schedule)을 클릭합니다.
- “스케줄” 페이지에서 오른쪽 상단의 [등록] 버튼을 클릭하면, “스케줄 등록” 팝업 창이 나타납니다. 아래의 표를 참조하여 정보를 입력합니다.
- 모두 입력 후 [저장] 버튼을 클릭합니다. 스케줄 페이지에서 새로운 스케줄을 확인할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) 선택 | 스케줄을 관리할 조직 선택합니다. (필수입력사항) ※ Super(도메인 관리자) 만 선택 가능 |
| 2 | 스케줄(schedule) | 스케줄 이름을 입력합니다. (필수입력사항) ※ 최대30자 이내 입력 ※ 특수문자는 Dash(-), Under Score(_),Sharp(#),Question Mark(?), Exclamation Mark(!), At Sign(@), Space( ), Slash(/), Backslash(\)만 허용 |
| 3 | 캘린더(Calendar) 선택 | 스케줄에 적용되는 캘린더를 선택합니다. (선택입력사항) |
| 4 | 담당자(Manager) 선택 | 스케줄을 관리할 사용자 선택합니다. (선택입력사항) ※ 1번에서 선택한 조직의 사용자 중 한 명 선택 |
| 5 | 반복 주기(Recurring Pattern) 선택 | 스케줄 실행 주기 선택합니다. (필수입력사항) - One Off, Minutes, Hourly, Daily, Weekly, Monthly, Cron Expression 유형 중 하나 ※ 아래 “스케줄 반복 주기 7가지” 참조 |
| 6 | 반복 구간(Repeating Time Frame) 선택 | 스케줄 반복 시간 기간을 설정합니다. (필수입력사항) - 스케줄의 시작 시간 일자 설정 가능 - 종료 시간 선택 가능 ※ 5번 선택 항목에서 One Off를 제외한 유형 선택 시 표시 |
| 7 | 설명(Description) | 스케줄에 대한 설명을 입력합니다. (선택입력사항) ※ 영문, 숫자, 한글, 특수문자 500자 이내 입력 |
“스케줄 정보 수정하기” 아래에 스케줄 실행 주기, 반복 구간에 대한 설명이 있습니다.
※ ”캘린더”에서 선택한 날짜는 스케줄 실행 날짜에서 제외됩니다.
¶ 스케줄 정보 수정하기
등록한 스케줄의 정보를 수정할 수 있습니다. 수정 권한은 사용자 유형별로 다릅니다.
- 메뉴에서 워크(Works) > 스케줄(Schedule)을 클릭합니다.
- “스케줄” 페이지에서 수정하자 하는 스케줄의 [ACTION > 수정] 메뉴를 클릭하면, “스케줄 정보 수정” 팝업 창이 나타납니다. 아래의 표를 참조하여 정보를 수정합니다.
- 모두 입력 후 [저장] 버튼을 클릭합니다. 스케줄 페이지에서 수정된 스케줄을 확인할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) 선택 | 스케줄을 관리하는 조직입니다. (수정 불가능) |
| 2~7 | “스케줄 등록” 팝업 창과 동일합니다. (입력내용 참조) |
¶ 스케줄 반복 주기
※ 반복 주기(Recurring Pattern) 7가지 스케줄 실행 반복 주기를 7가지 유형 중에서 선택할 수 있습니다.

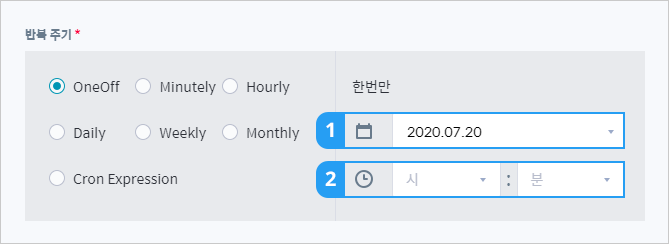

- One Off
- 스케줄을 단 한번만 실행하는 반복 주기입니다.
- 날짜 선택: 스케줄을 실행할 일자 선택
- 시간 선택: 스케줄을 실행할 시간 선택, 1시간 / 10분 단위 / 24시간제

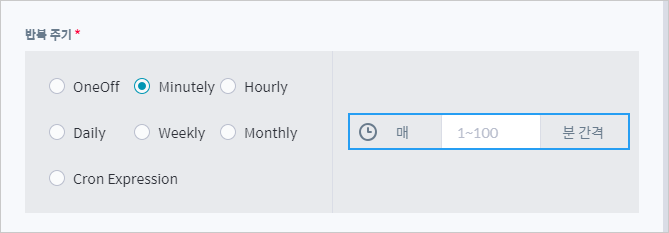

- Minutely
- “분” 단위로 실행하는 반복 주기입니다. 만약 “10”을 입력했다면, 10분 간격으로 스케줄이 실행합니다.
- 반복 구간의 “시작 시간”을 시작점으로 반복 주기가 실행됩니다.
- “분” 입력: “분” 단위로 실행할 시간 입력, 숫자 입력
-

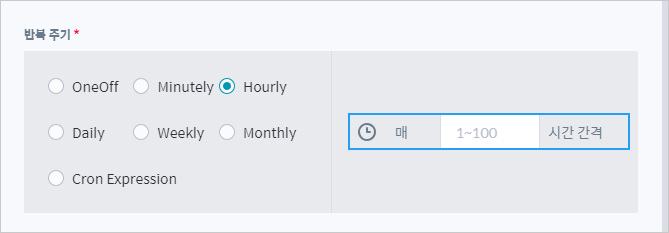

Hourly
“시간” 단위로 실행하는 반복 주기입니다.
- 반복 구간의 “시작 시간”을 시작점으로 반복 주기가 실행됩니다.
- “시간” 입력: “시간” 단위로 실행할 시간 입력, 숫자 입력

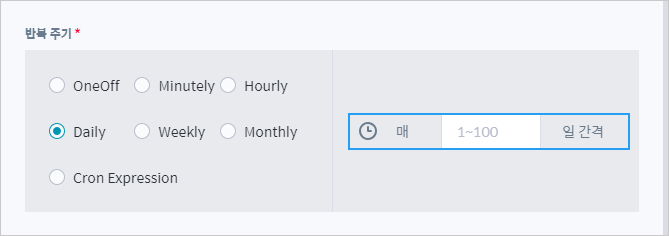

- Daily
- “일” 단위로 실행하는 반복 주기입니다.
- 반복 구간의 “시작 시간”을 시작점으로 반복 주기가 실행됩니다.
- “일” 입력: “일” 단위로 실행할 시간 입력, 숫자 입력

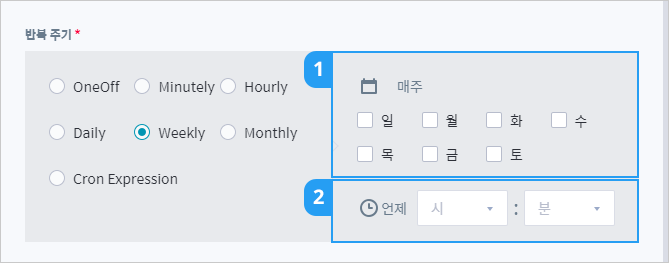

- Weekly
- “주” 단위로 실행하는 반복 주기입니다. 만약 월, 수에 체크하고, 시간을 2시 40분으로 선택하면, 매주 월요일, 수요일 00시를 기준으로 02시 40분에 스케줄이 실행됩니다.
- “요일” 선택: 스케줄을 실행할 요일 선택
- “시간” 선택(at): 스케줄을 실행할 시간 선택, 1시간 / 10분 단위 / 24시간제

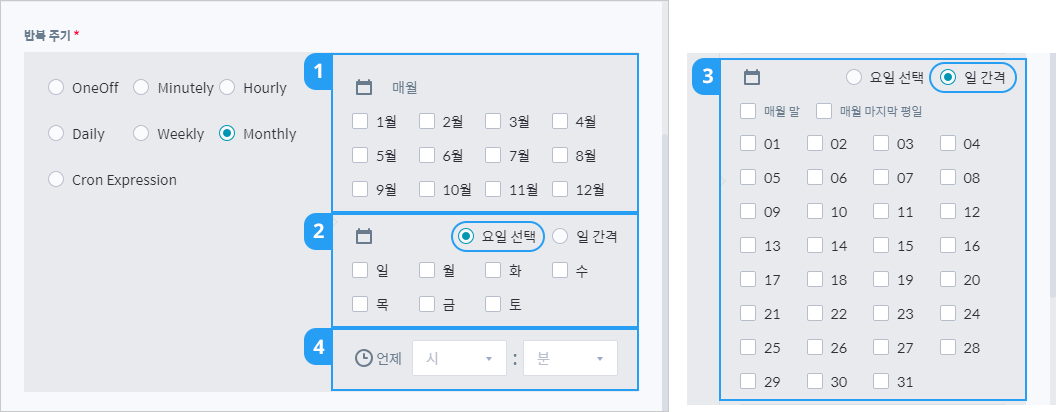

- Monthly
- 매 월, 어떤 요일 또는 몇 일에 스케줄을 실행하는 반복 주기 입니다.
-
“월” 선택: 스케줄을 실행할 월 선택
-
“요일 선택” 체크(Day of week): 스케줄을 실행할 요일 선택
-
“일 간격” 체크(Day): 스케줄을 실행할 일 선택
-매월 말: ①에서 선택한 월의 마지막 날에 스케줄 실행
-매월 마지막 평일: ①에서 선택한 월의 마지막 평일에 스케줄 실행
-
“시간” 선택(at): 스케줄을 실행할 시간 선택, 1시간 / 10분 단위 / 24시간제
※ “매월 말”과 “매월 마지막 평일” 은 동시에 선택할 수 없습니다.

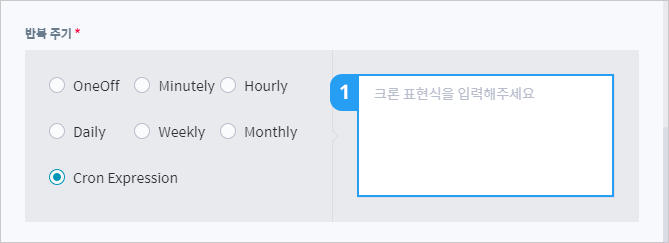

- 크론 표현식(Cron Expression)
- 크론 표현식을 사용하는 스케줄의 반복 주기 입니다.
크론 표현식(Cron Expression) : “******” 형식의 총 6자리의 크론 표현식을 입력해주세요.

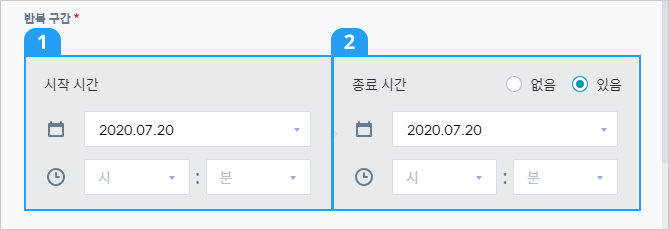

※ 반복 구간(Recurring Pattern) 스케줄이 시작하는 시점과 종료하는 시점을 선택할 수 있습니다. 단 One Off 에서는 선택할 수 없습니다.
- 시작 시간: 스케줄이 시작하는 날짜와 시간 선택
- 종료 시간: 스케줄을 종료할 날짜와 시간 선택
- 있음(No End Date): 스케줄 계속 실행
- 없음(End by): 종료 시간 선택
반복 주기 “Minutely”, “Hourly “, “Daily”는 시작 시간을 기준으로 스케줄이 실행합니다.
¶ 스케줄 삭제하기
스케줄 삭제를 위한 몇 가지 삭제 조건을 확인합니다. 스케줄 삭제 권한은 사용자 유형별로 다릅니다. “3.4 관리자 유형별 메뉴 접근 권한” 부분을 확인하시기 바랍니다.
※ 스케줄 삭제 조건 - 워크에 연결되지 않은 스케줄만 삭제할 수 있습니다. . - 스케줄인 Active 상태는 삭제할 수 없습니다. (On/Off 버튼을 이용하여 Stopped 상태로 만들어주세요.)
-
메뉴에서 워크(Works) > 스케줄(Schedule)을 클릭합니다.
-

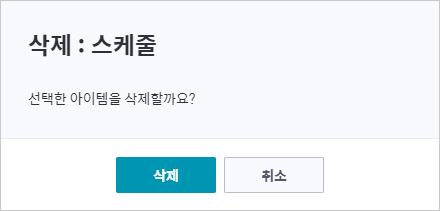

“스케줄” 페이지에서 해당 스케줄의 [ACTION > 삭제] 메뉴를 클릭하면 “삭제” 팝업 창이 나타납니다.
-
“삭제” 팝업 창에서 [삭제] 버튼을 눌러 스케줄을 삭제합니다.
-

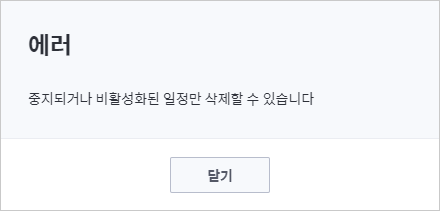

만약, 삭제가 되지 않고, “에러” 팝업 창이 나오는 경우, 아래의 에러 메시지를 확인하세요.
※ 스케줄 삭제 시 에러 메시지
1) ‘You can only delete the schedule that are stopped or inactivated’
- 스케줄에 연결된 워크가 있는 경우
2) ‘Schedule does not exist’
- 존재하지 않는 스케줄을 삭제하려는 경우
¶ 6.4 워크(Work)
워크는 로봇, 프로세스, 스케줄을 하나로 묶는 논리적 개념 입니다. WorkCenter에서는 등록된 워크의 수행을 기준으로 로봇 ROI, Billing, 사용량 등을 계산합니다.
¶ 사용자 유형별 워크 페이지 접근 권한
※ 사용자 유형별로 페이지 접근 권한이 다릅니다. 반드시 접근 권한을 확인하세요.
1. 워크 페이지 조회
① Super(도메인 관리자): 모든 조직의 워크 조회 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 스케줄 조회 가능
2. 워크 등록
① Super(도메인 관리자): 모든 조직에 워크 등록 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 워크 등록 가능
3. 워크 정보 수정
① Super(도메인 관리자): 모든 조직의 워크 정보 수정 가능
② Admin(조직 관리자): 소속된 조직의 워크 정보 수정 가능
③ User(일반 사용자): 자신이 담당자인 워크 만 수정 가능
4. 워크 삭제
① Super(도메인 관리자): 모든 조직의 워크 삭제 가능
② Admin(조직 관리자): 소속된 조직의 워크 삭제 가능
③ User(일반 사용자): 자신이 담당자인 워크만 삭제 권한 가능
5. 워크 실행 (Manual Type 제외)
① Super(도메인 관리자): 모든 조직의 워크 실행 가능
② Admin(조직 관리자): 소속된 조직의 워크 실행 가능
③ User(일반 사용자): 자신이 담당자인 워크만 실행 권한 가능

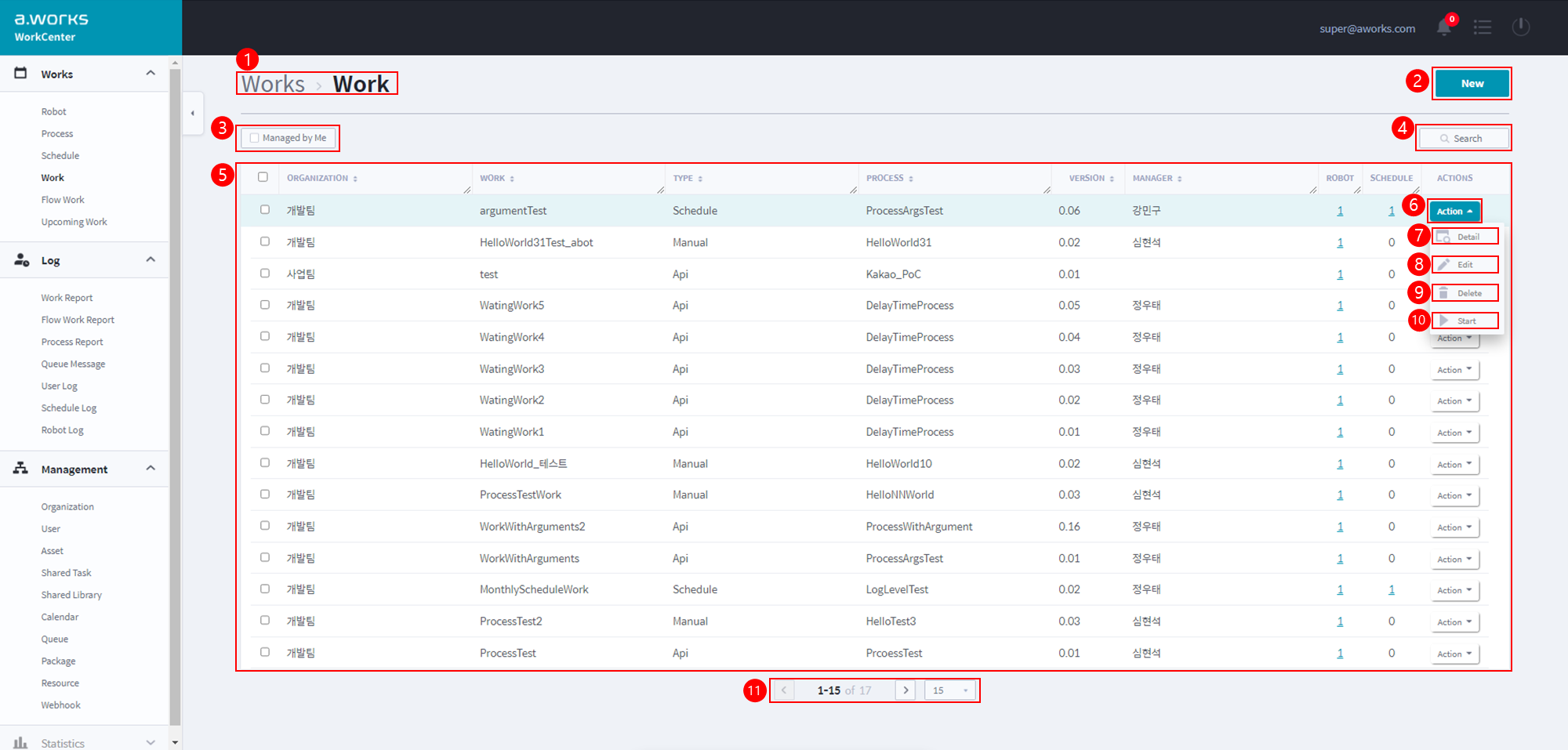

¶ 워크 페이지
워크 페이지에 대한 구성을 설명합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “워크”로 표시합니다. |
| 2 | 등록 버튼(New Button) | 클릭 시 “워크 등록” 팝업 창을 표시합니다. |
| 3 | 내 자원 보기 (Managed by Me) 선택 | 내가 관리하고 있는 워크만 볼 수 있습니다. |
| 4 | 조회 버튼(Search Button) | 클릭 시 정보 검색해서 조회할 수 있습니다. - 조직(Organization) 검색: Super(도메인 관리자)만 가능 - 워크(Work), 유형(Type), 프로세스(Process), 담당자(Manager) 검색, |
| 5 | 주요 정보(1-Depth Info) | 리스트 형태의 주요 정보를 표시합니다. - 로딩 시 데이터는 최신 업데이트 정보 순으로 정렬 - 각 항목의 테이블 헤더를 클릭하면 알파벳 오름차순과 내림차순으로 정렬, 순서 변경 가능 |
| 6 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제 메뉴로 구성 |
| 7 | 상세 메뉴(Detail Menu) | 클릭 시 워크의 부가 정보를 확인 할 수 있는 “워크 상세” 팝업 창을 표시합니다. |

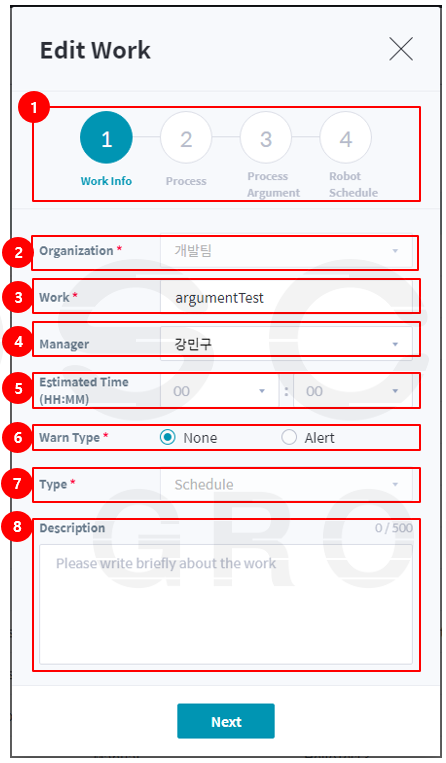

| 8 | 수정 메뉴(Edit Menu) | 클릭 시 “워크 정보 수정” 팝업 창을 표시합니다. |
| 9 | 삭제 메뉴(Delete Menu) | 클릭 시 “워크 삭제” 팝업 창을 표시합니다. |

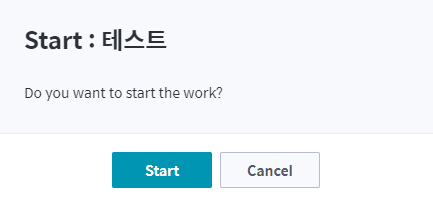

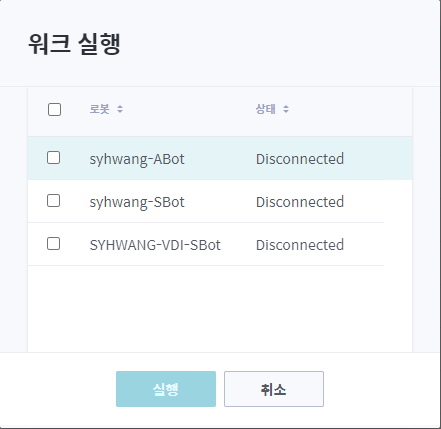

| 10 | 시작 메뉴(Start Menu) | 클릭 시 “워크 실행” 팝업 창을 표시 합니다. |
| 11 | 페이지 표시(Pagination) | “3.2 공통 기능의 페이지 표시”를 참조하여 주세요. |

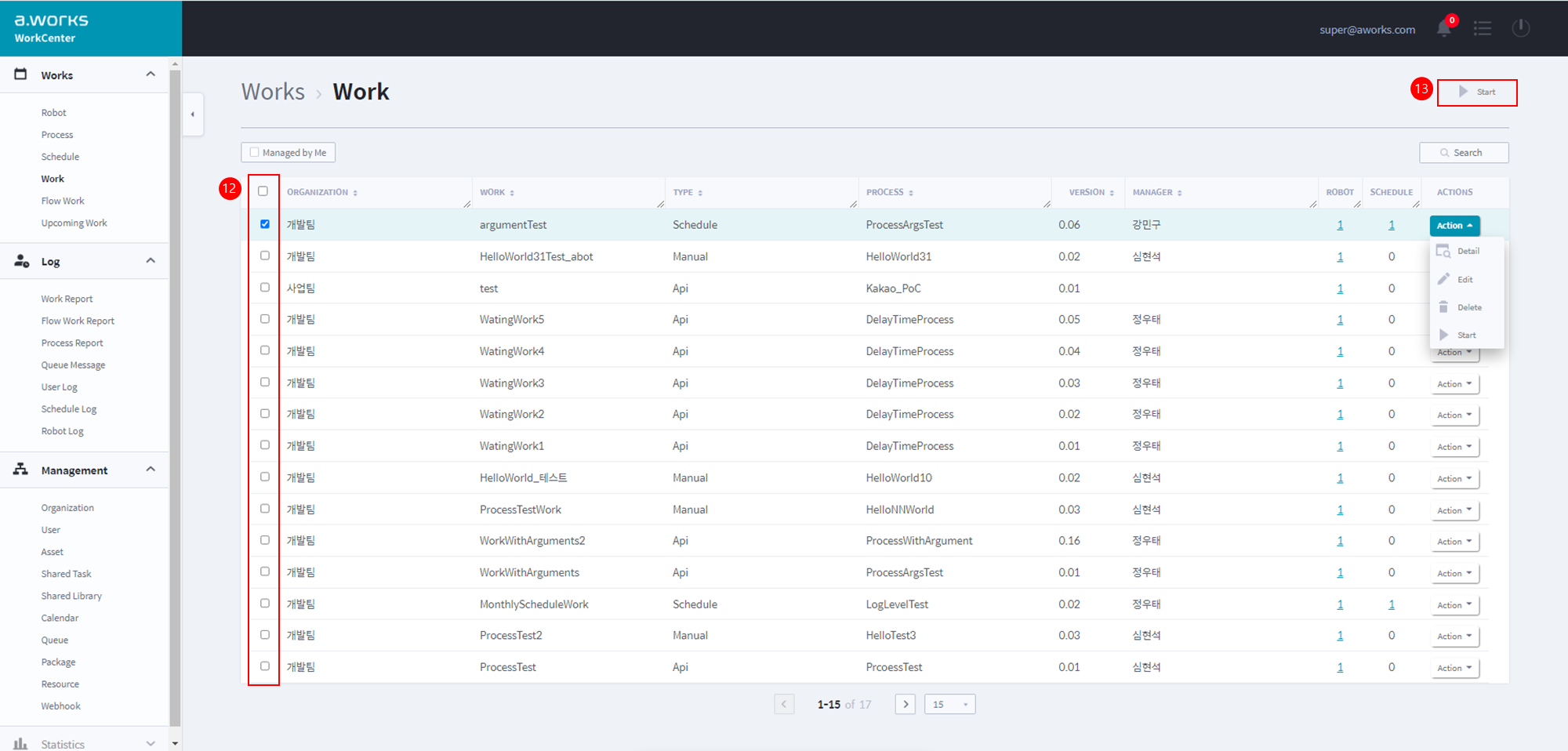

| 12 | 다중 선택(Checkbox) | 일괄 처리할 워크를 선택합니다. |
| 13 | 시작 버튼(Start Button) | 클릭 시 다중선택된 워크를 일괄 실행합니다. |
¶ 워크 주요 정보(1-Depth Info)

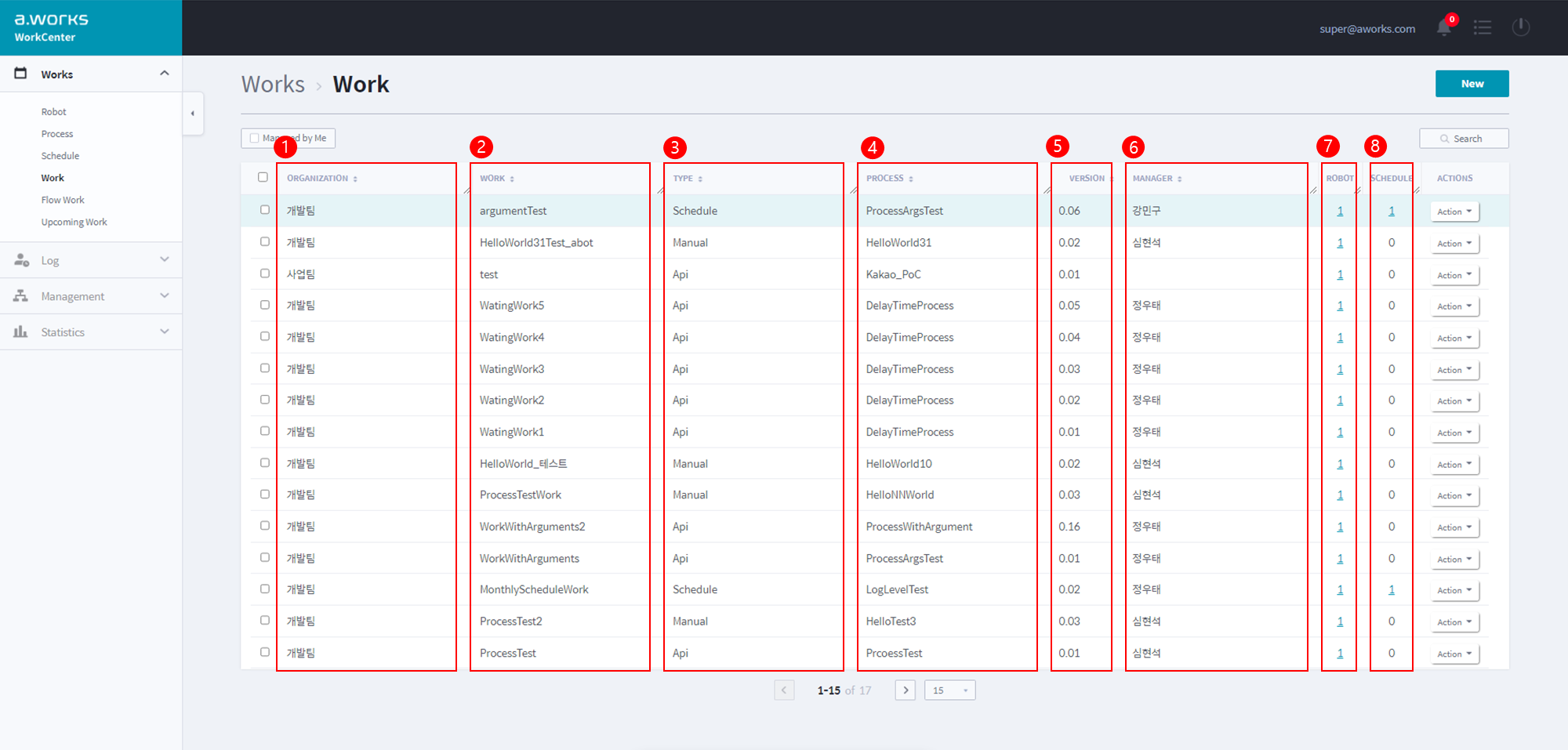

워크의 주요 정보를 그리드 형태로 제공합니다. 화면 하단의 페이지 표시 영역의 Dropdown 목록에서 한 페이지에 출력되는 워크 목록 개수를 선택할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) | 워크를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 2 | 워크(Work) | 워크 이름입니다. |
| 3 | 유형(Type) | 워크 유형입니다. Schedule, Manual, API |
| 4 | 프로세스(Process) | 워크에 연결된 프로세스의 이름입니다. |
| 5 | 버전(Version) | 워크에 연결된 프로세스의 버전입니다. |
| 6 | 담당자(Manager) | 워크를 관리하는 사용자 이름입니다. |
| 7 | 로봇 | 워크에 할당된 로봇 개수입니다. - 클릭하면 워크에 할당된 로봇 목록 표시 ※ 로봇이 삭제되면 목록에서 삭제됨 |
| 8 | 스케줄 | 워크에 설정된 스케줄 개수입니다. - 클릭하면 워크에 할당된 스케줄 목록 표시 ※ 스케줄이 삭제되면 목록에서 삭제됨 |
※ 워크 유형 3가지
1) Schedule: 스케줄에 의해 실행되는 워크
2) Manual: A.Bot에서 수동으로 실행하는 워크, Work의 정보가 변경되면 지정된 로봇으로 변경된 정보가 전송 됨.
3)API: 3rd party 솔루션 또는 Studio의 Event Item(Start Work)에 의한 호출로 실행되는 워크
※ Studio와 연동하여 Work를 실행하기 위해서는 워크 유형을 API로 지정해야 합니다.

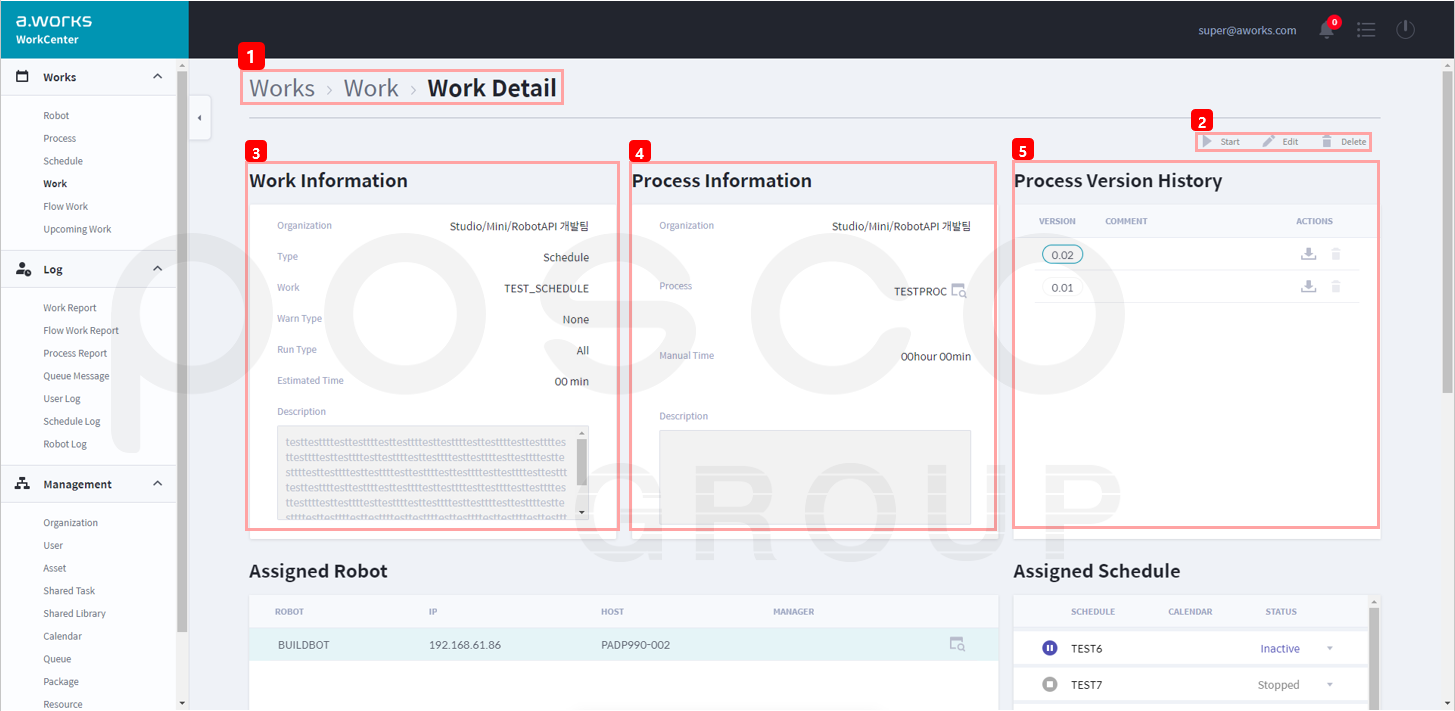

¶ 워크 부가 정보(2-Depth Info)
[ACTION > 상세] 메뉴를 클릭하면 [워크 상세] 팝업 화면이 나타납니다. 해당 화면에서 워크에 대한 자세한 정보를 확인할 수 있습니다.
| No. | 명칭 | 설명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “워크 > 워크 > 워크 상세 ” 로 표시합니다. 프로세스를 클릭하면 워크 페이지로 이동합니다. |
| 2 | 조치 버튼(Action Menu) | 수정 버튼(Edit Button) : 클릭 시 "워크 정보 수정" 팝업창을 표시합니다. 삭제 버튼(Delete Button) : 클릭 시 “워크 삭제” 팝업 창을 표시합니다. 시작 메뉴(Start Menu) : 클릭 시 “워크 실행” 팝업 창을 표시 합니다. |
| 3 | 워크 정보(Work Information) | 워크 관련 정보를 표기합니다. 조직(Organization) : 워크를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 유형(Type) : 워크 유형입니다. Schedule, Manual, API 워크(Work) : 워크 이름입니다. 경고 유형(Warn Type) : 실행 예상 시간을 초과해서 워크가 실행 중일 때 알림 유형을 표시합니다. - Alert: 담당자에게 메일 또는 WorkCenter 알람으로 전송 실행 유형(Run Type) : 워크에 연결된 로봇의 실행 유형을 표시합니다. - All: 워크에 연결된 로봇 전체 실행 - Random: 워크에 연결된 로봇 중 하나만 실행 실행 예상 시간 (Estimated Time) : 워크 수행 시 예상되는 소요시간을 표시합니다. 설명(Description) : 워크에 대한 설명을 입력합니다. |
| 4 | 프로세스 정보(Process Information) | 워크에 연결된 프로세스의 이름입니다. 조직(Organization) : 프로세스를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 담당자(Manager) : 프로세스를 관리하는 사용자 이름입니다. 프로세스(Process) : 프로세스 이름입니다.(조직 별로 유일) ※ 프로세스 이름 옆에 해당 프로세스 상세 화면으로 이동하는 버튼 존재 수작업 시간(Manual Time) : 수작업으로 업무를 처리하였을 때 걸리는 시간을 보여줍니다. 설명(Description) : 프로세스에 대한 설명입니다. |
| 5 | 프로세스 버전 이력 (Process Version History) | 업로드 한 프로세스의 버전 정보 입니다. - 해당 워크에서 사용하는 프로세스에 대하여 버전 / 등록일 / 코멘트 조회가 가능하고, - 조치사항으로 다운로드 / 삭제가 가능합니다. ※해당 워크에서 사용하는 프로세스의 버전은 파란색으로 표시됩니다. ※ 상세는 “업로드한 프로세스 버전이력 보기” 참조 |

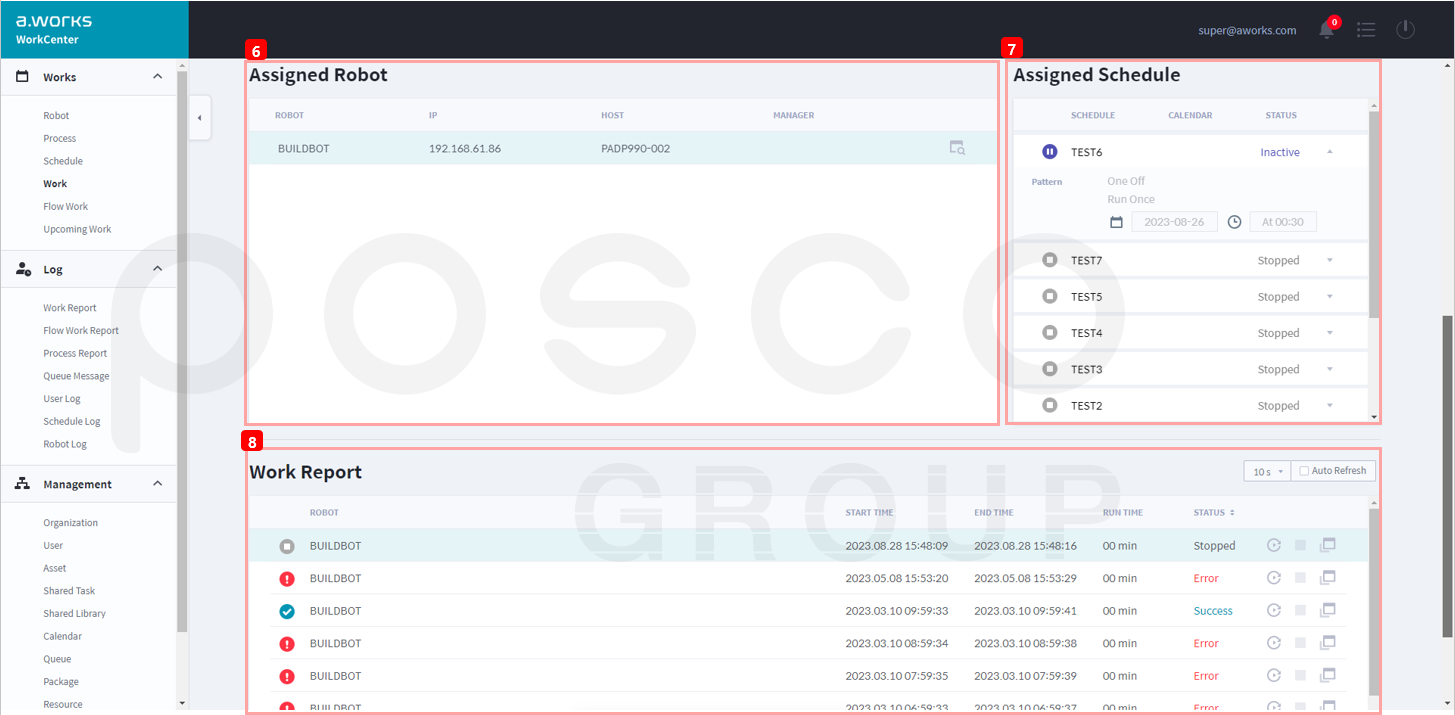

| 6 | 연계 로봇(Assigned Robot) | 해당 워크에 연계되어 있는 로봇의 정보를 표시합니다. 로봇(Robot) : 로봇 이름입니다.(조직 별로 유일) IP 주소(IP Address) : 로봇이 연결된 IP 주소 입니다. 호스트(Host) : 로봇이 설치된 PC의 호스트 정보입니다. 담당자(Manager) : 로봇을 관리하는 사용자 이름입니다. ※ 해당 로봇 정보의 마지막 열에 해당 로봇 상세 화면으로 이동하는 버튼 존재 |
| 7 | 연계 스케줄 (Assigned Schedule) | 워크에 설정된 스케줄 목록입니다. 스케줄(Schedule) : 스케줄 이름입니다. 캘린더(Calendar) : 스케줄과 연계된 캘린더 이름입니다. 상태(Status) : 스케줄의 현재 상태 Active, Inactive, Stopped 상태 중 하나, “스케줄 상태” 참조 ※ 스케줄이 삭제되면 스케줄 목록에서 삭제됨 |
| 8 | 워크 리포트(Work Report) | 해당 워크를 로봇이 실행한 결과를 알 수 있습니다. 로봇(Robot) : 워크를 실행하는 로봇 이름입니다. 시작 시간(Start Time) : 워크가 실행된 시간입니다. 종료 시간(End Time) : 워크가 종료된 시간입니다. 실행시간 : 워크 실행 소요 시간입니다. 상태(Status) : 해당 워크 상태를 표시합니다. - Ready, Waiting, Running, Success, Error, Stopped 유형 중 하나 ※ “워크 리포트 상태” 참조 재 작업(Re-work) : 워크 리포트에 해당하는 워크 재 실행 명령을 로봇으로 전송합니다. - 워크 리포트 상태가 Stopped, Error, Success 상태인 경우 활성화 중지(Stop) : 워크 리포트에 해당하는 워크 재 실행 명령을 로봇으로 전송합니다. - 워크 리포트 상태가 Running 상태인 경우 활성화 프로세스 이력 메뉴(Process Log Menu) : “프로세스 이력(Process Log)” 팝업 창을 표시합니다. |
※ 워크 리포트 상태 6가지 현재 워크의 상태를 나타내는 6가지 유형이 있습니다.
Waiting: 워크를 시행 시킬 로봇에서 워크 리포트를 수신한 상태
Error: 워크 실행 중 에러가 발생한 상태
Stopped: 워크 담당자가 워크를 중지 시킨 상태
※ 자세한 내용은 “7.1 워크 리포트” 메뉴에서 확인해 주세요.
¶ 워크 생성하기
모든 사용자는 새로운 워크를 생성할 수 있습니다.
- 메뉴에서 워크(Works) > 워크(Work) 을 클릭합니다.
- 오른쪽 상단의 [등록] 버튼을 클릭하면, 다음과 같은 [워크 생성] 팝업 창이 나타납니다. [워크 생성] 팝업 창은 3개의 단계로 이루어져 있습니다.
워크 생성 방법은 아래의 사진과 표를 참조하십시오.

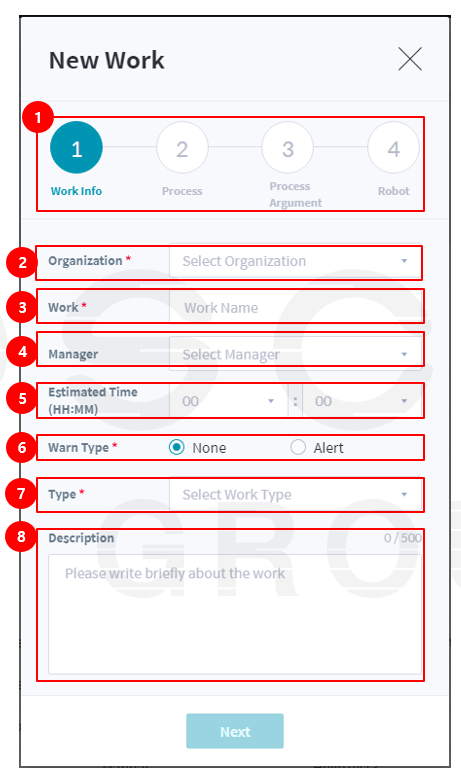

¶ step 1. Work Info
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 단계(Stepper) | 워크 생성의 단계를 표시합니다. 총 3단계로 이뤄져 있습니다. ※이전 버튼을 누르면 이전 단계, 다음 버튼을 누르면 다음 단계로 화면이 전환되며 이전 버튼을 눌러도 현재 단계의 정보는 저장됩니다. ※ 다음 버튼은 필수 입력값을 입력해야 활성화됩니다. ※ 3번째 단계의 Schedule은 Work Type이 Schedule시에만 활성화됩니다. |
| 2 | 조직(Organization) | 워크를 관리할 조직 선택합니다. (필수입력사항) ※ Super(도메인 관리자)만 선택 가능 |
| 3 | 워크(Work) | 워크 이름을 입력합니다. (필수입력사항) ※ 영문, 숫자, 한글, 특수문자 30자 이내 입력 |
| 4 | 담당자(Manager) | 워크를 관리할 사용자 선택합니다. (선택입력사항) ※ Super(도메인 관리자)는 2번에서 선택한 조직의 사용자 중 한 명 선택 가능 ※ Admin(조직 관리자)/User(일반 사용자)는 자신의 조직 중 한 명 선택 가능 |
| 5 | 실행 예상 시간 (Estimated Time) | 워크 수행 시 예상되는 소요 시간을 선택합니다. (선택입력사항) |
| 6 | 경고 유형(Warm Type) | 워크가 실행 예상 시간 초과될 때 알림 유형을 선택합니다. (필수입력사항) - Alert: 담당자에게 메일 또는 WorkCenter 알람으로 전송 - None: 알림 없음 |
| 7 | 유형(Type) | 워크의 실행 유형을 선택합니다. (필수입력사항) ※ Schedule, Manual, API 등 3종이 있습니다. - Schedule 선택: 3번째 단계(Step)에서 S.Bot 목록과 Schedule 선택부분 나옴 - Manual 선택: 3번째 단계(Step)에서 A.Bot 목록만 나오고 Schedule 선택 부분은 나오지 않음 - API 선택: 3번째 Step에서 S.Bot 목록만 나오고 Schedule 선택 부분은 나오지 않음 |
| 8 | 설명(Description) | 워크에 대한 설명을 입력합니다. (선택입력사항) ※ 영문, 숫자, 한글, 특수문자 500자 이내 입력 |

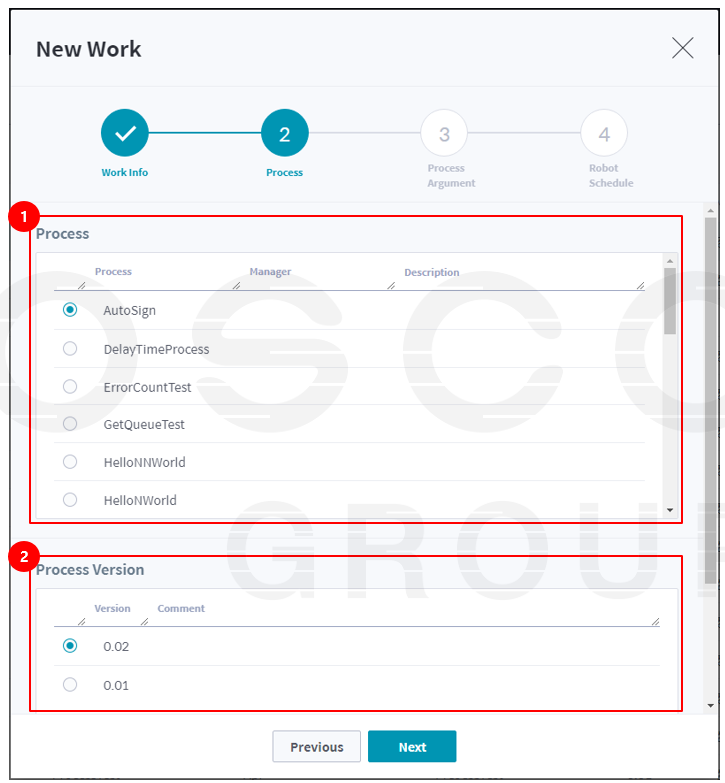

¶ step 2. Process
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 프로세스(Process) | 워크에 연결한 프로세스를 선택합니다. (필수입력사항) 프로세스 이름, 담당자, 설명의 정보가 함께 표시됩니다. ※ 1번 단계(Step)에서 선택한 조직에 등록된 프로세스만 나옴 |
| 2 | 프로세스 버전 (Process Version) | 1번에서 선택한 프로세스의 버전을 선택합니다. (필수입력사항) 프로세스 버전, 코멘트의 정보가 함께 표시됩니다. |

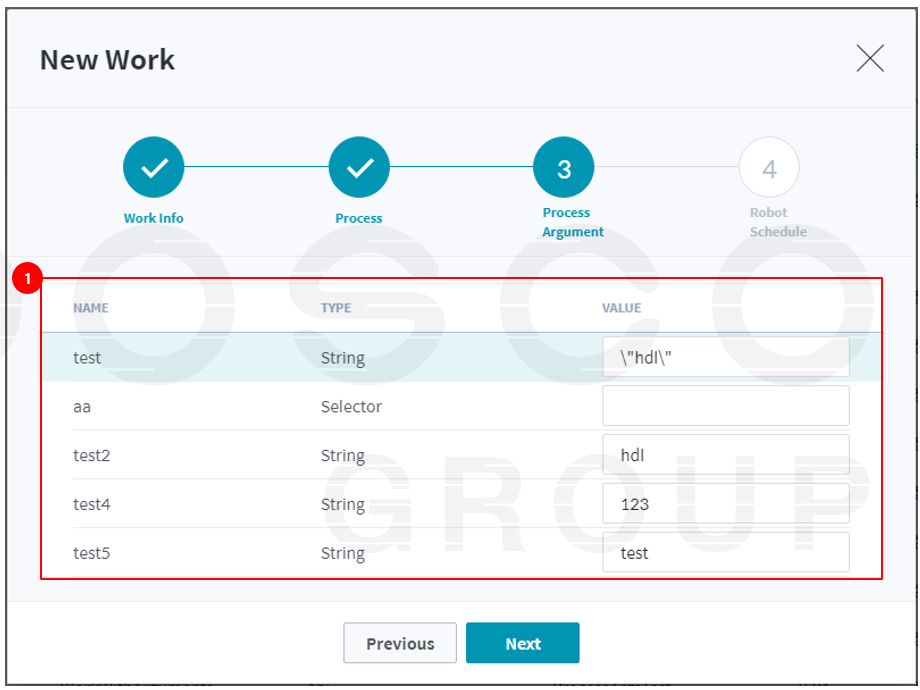

¶ step 3. Process Argument
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 프로세스 인자(Process Argument) | 프로세스에 저장되어 있는 Input 변수에 값을 넣을 수 있습니다. (선택입력사항) 변수 이름, 타입 , 값의 정보가 함께 표시됩니다. ※ 처음 Value에는 Process의 Input 변수에 설정되어 있는 Default 값이 설정됩니다. |

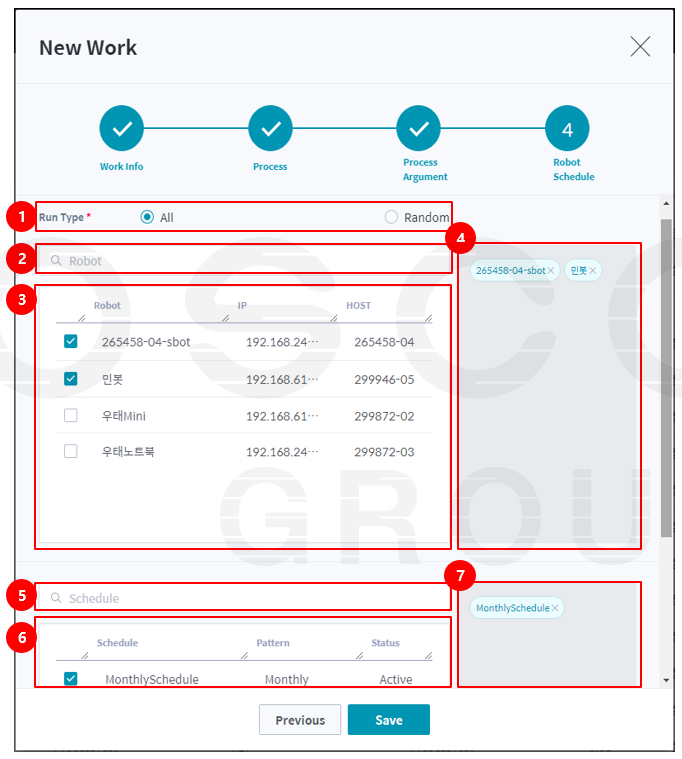

¶ step 4. Robot & Schedule
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 실행 유형(Run Type) | 워크에 연결된 로봇의 실행 유형을 선택합니다. (필수입력사항) - All: 워크에 연결된 로봇 전체 실행 - Random: 워크에 연결된 로봇 중 하나만 실행 |
| 2 | 로봇(Robot) 검색 | 검색할 로봇 이름을 입력합니다. ※ 검색에 해당하는 결과는 3번 화면에 리스트로 표시 |
| 3 | 로봇(Robot) 리스트 | 워크를 실행할 로봇을 선택합니다. (필수입력사항) ※ 1단계에서 선택한 조직에 등록된 로봇만 나옴 ※복수 선택 가능 ※ 체크된 로봇은 4번 화면에서 확인 가능 |
| 4 | 선택된 로봇(Robot) 표시 | 3번 화면에서 선택된 로봇들을 표시합니다. ※ X 버튼을 누르면 선택 해제 |
| 5 | 스케줄(Schedule) 검색 | 검색할 스케줄 이름을 입력합니다. ※ 1단계에서 Work Type이 Schedule인 경우 표시 ※ 검색에 해당하는 결과는 6번 화면에 리스트로 표시 |
| 6 | 스케줄(Schedule) 리스트 | 워크 실행 일정 스케줄을 선택합니다. (필수입력사항) ※ 1단계에서 Work Type이 Schedule인 경우 표시 ※ 1단계에서 선택한 조직에 등록된 스케줄만 나옴 |
| 7 | 선택된 스케줄(Schedule) 표시 | 6번 화면에서 선택된 스케줄들을 표시합니다. ※ 1단계에서 Work Type이 Schedule인 경우 표시 ※ X 버튼을 누르면 선택 해제 |
모두 입력 후 [저장] 버튼을 클릭합니다. 워크 페이지에서 새로운 워크를 확인할 수 있습니다.
¶ 워크 수정하기
등록한 워크의 정보를 수정할 수 있습니다. 수정 권한은 사용자 유형별로 다릅니다.
- 메뉴에서 워크(Works) > 워크(Work)를 클릭합니다.
- “워크” 페이지에서 해당 리스트의 [ACTION > 수정] 메뉴를 클릭하면, “워크 정보 수정” 팝업 창이 나타납니다. 아래의 표를 참조하여 정보를 입력합니다.
¶ step 1. Work Info
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 단계(Stepper) | 워크 편집의 단계를 표시합니다. 총 3단계로 이뤄져 있습니다. ※ 이전의 로봇 정보는 저장되어 있습니다. ※이전 버튼을 누르면 이전 단계, 다음 버튼을 누르면 다음 단계로 화면이 전환되며 이전 버튼을 눌러도 현재 단계의 정보는 저장됩니다. |
| 2 | 조직(Organization) 선택 | 워크를 관리하는 조직 이름입니다. (수정 불가능) |
| 3~4 | “워크 생성” 팝업 창과 동일합니다. 해당 항목을 참조해 주세요. | |
| 5 | 실행 예상 시간 (Estimated Time) | 워크 수행 시 예상되는 소요 시간을 선택합니다. (수정 불가능) |
| 6 | “워크 생성” 팝업 창과 동일합니다. 해당 항목을 참조해 주세요. | |
| 7 | 유형(Type) | 워크의 실행 유형을 표시합니다. (수정 불가능) |
| 8 | “워크 생성” 팝업 창과 동일합니다. 해당 항목을 참조해 주세요. |
모두 입력 후 [저장] 버튼을 클릭합니다. 워크 페이지에서 수정된 워크를 확인할 수 있습니다.

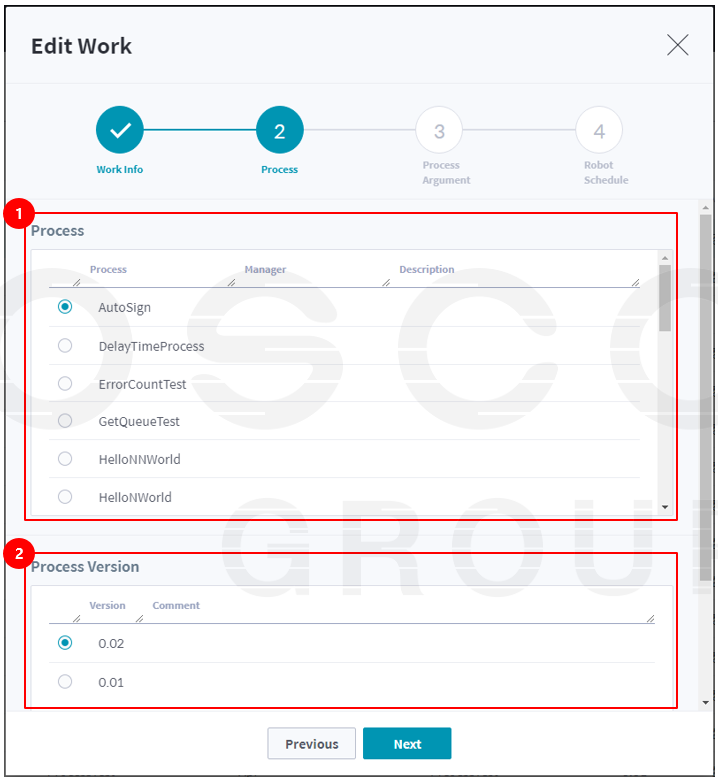

¶ step 2. Process
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1~2 | “워크 생성” 팝업 창과 동일합니다. 해당 항목을 참조해 주세요. |
모두 입력 후 [저장] 버튼을 클릭합니다. 워크 페이지에서 수정된 워크를 확인할 수 있습니다.

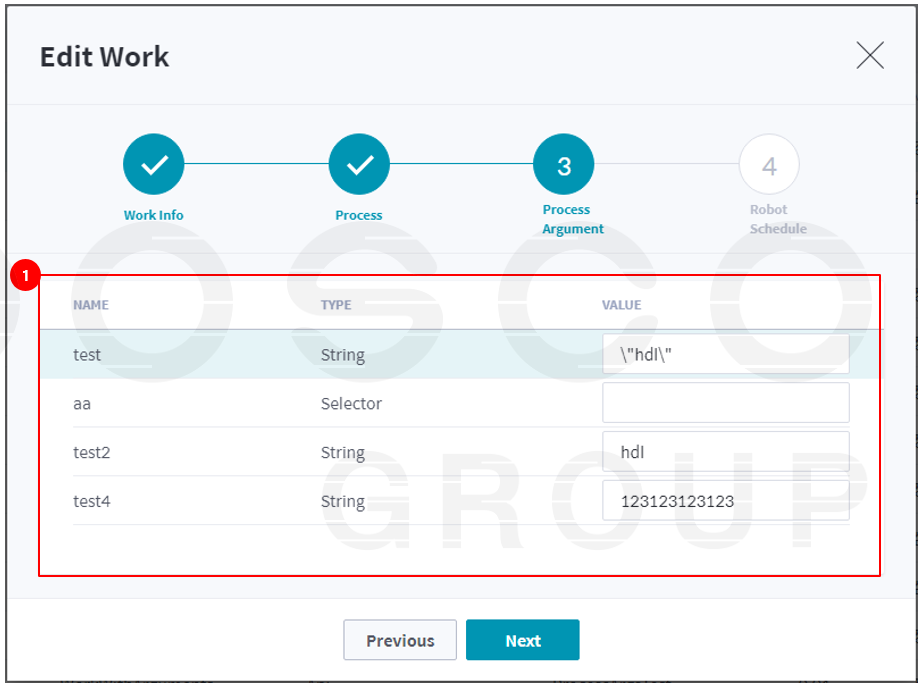

¶ step 3. Process Argument
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 프로세스 인자(Process Argument) | 프로세스에 저장되어 있는 Input 변수에 값을 넣을 수 있습니다. (선택입력사항) 변수 이름, 타입 , 값의 정보가 함께 표시됩니다. ※ 처음 Value에는 Edit 하는 Work에 저장되어 있는 Value 값이 설정됩니다. |

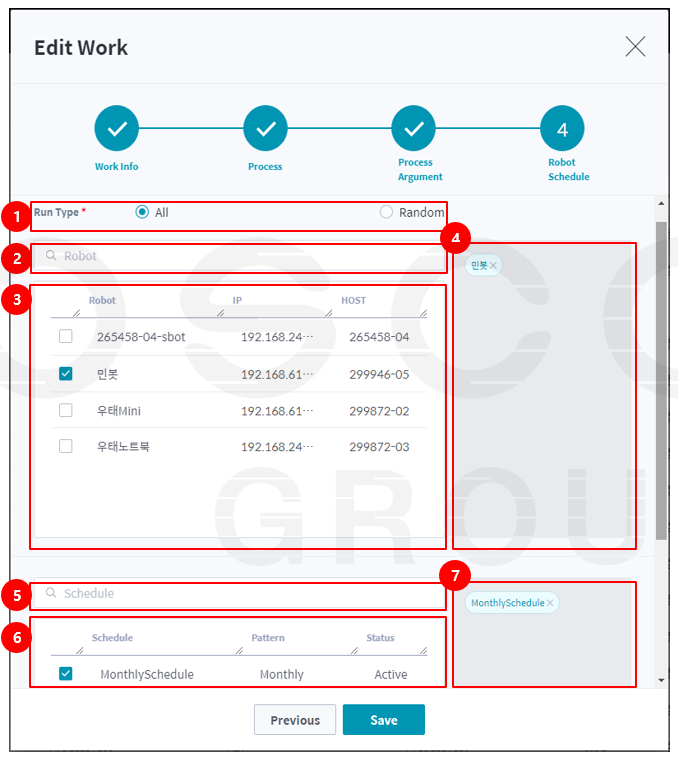

¶ step 4. Robot & Schedule
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1~7 | 워크를 관리하는 조직 이름입니다. (수정 불가능) |
모두 입력 후 [저장] 버튼을 클릭합니다. 워크 페이지에서 수정된 워크를 확인할 수 있습니다.
¶ 워크 삭제하기
워크 위한 몇 가지 삭제 조건을 확인합니다. 워크 삭제 권한은 사용자 유형별로 다릅니다. “3.4 관리자 유형별 메뉴 접근 권한” 부분을 확인하시기 바랍니다.
※ 워크 삭제 조건
- 실행 중이지 않는 워크만 삭제할 수 있습니다.
- 메뉴에서 워크(Works) > 워크(Work)을 클릭합니다.
- “워크” 페이지에서 해당 리스트의 [ACTION > 삭제] 메뉴를 클릭하면 “삭제” 팝업 창이 나타납니다.
- “삭제” 팝업 창에서 [삭제] 버튼을 눌러 워크를 삭제합니다.
- 만약, 삭제가 되지 않고, “에러” 팝업 창이 나오는 경우, 아래의 에러 메시지를 확인하세요.
※ 워크 삭제 시 에러 메시지
1) ‘Work has already been started’
- 실행 중인 워크를 삭제하는 경우
2) ‘Work does not exist’
- 존재하지 않는 워크를 삭제하려는 경우
3) ‘You cannot delete running work’
-최신 워크 리포트 상태가 Running인 경우
¶ 워크 실행하기
워크 위한 몇 가지 실행 조건을 확인합니다. 워크 실행 권한은 사용자 유형별로 다릅니다.
“3.4 관리자 유형별 메뉴 접근 권한” 부분을 확인하시기 바랍니다.
※ 워크 실행 조건
- Manual Type이 아닌 워크만 실행할 수 있습니다.
- 메뉴에서 워크(Works) > 워크(Work)을 클릭합니다.
- “워크” 페이지에서 해당 리스트의 [ACTION >실행] 메뉴를 클릭하면 “실행” 팝업 창이 나타납니다.
- “실행” 팝업 창에서 원하는 로봇의 체크박스를 체크한 뒤 [실행] 버튼을 눌러 워크를 실행합니다.

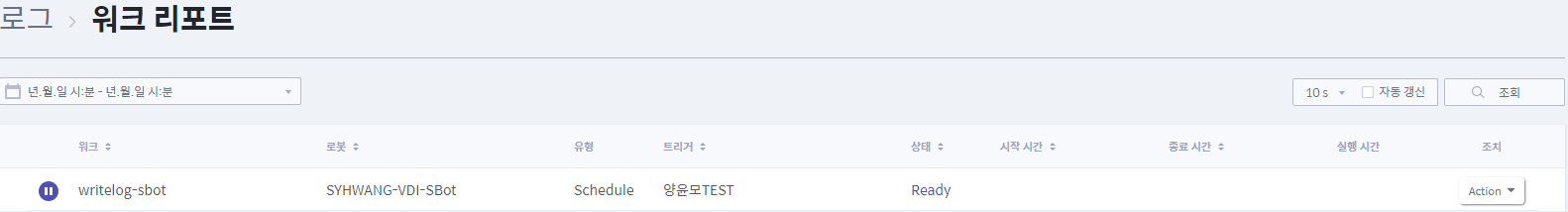

- 실행 확인은 워크 리포트 페이지에서 아래와 같이 확인 가능합니다.
¶ 6.5 플로우 워크(Flow Work)
플로우 워크는 다수의 프로세스들의 흐름을 정의하여 실행하는 워크입니다. 프로세스와 실행할 로봇을 정의하는 프로세스 노드와 흐름 분기를 위한 게이트웨이 노드로 구성됩니다. 게이트웨이 노드는 이전 프로세스의 결과를 활용하여 String, Boolean, Number 방식으로 판단하여 분기할 수 있습니다.
¶ 사용자 유형별 플로우 워크 페이지 접근 권한
※ 사용자 유형별로 페이지 접근 권한이 다릅니다. 반드시 접근 권한을 확인하세요.
1. 플로우 워크 페이지 조회
① Super(도메인 관리자): 모든 조직의 플로우 워크 조회 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 스케줄 조회 가능
2. 플로우 워크 등록
① Super(도메인 관리자): 모든 조직에 플로우 워크 등록 가능
② Admin(조직 관리자), User(일반 사용자): 소속된 조직에 플로우 워크 등록 가능
3. 플로우 워크 정보 수정
① Super(도메인 관리자): 모든 조직의 플로우 워크 정보 수정 가능
② Admin(조직 관리자): 소속된 조직의 플로우 워크 정보 수정 가능
③ User(일반 사용자): 자신이 담당자인 플로우 워크 만 수정 가능
4. 플로우 워크 삭제
① Super(도메인 관리자): 모든 조직의 플로우 워크 삭제 가능
② Admin(조직 관리자): 소속된 조직의 플로우 워크 삭제 가능
③ User(일반 사용자): 자신이 담당자인 플로우 워크만 삭제 권한 가능
5. 플로우 워크 실행
① Super(도메인 관리자): 모든 조직의 플로우 워크 실행 가능
② Admin(조직 관리자): 소속된 조직의 플로우 워크 실행 가능
③ User(일반 사용자): 자신이 담당자인 플로우 워크만 실행 권한 가능

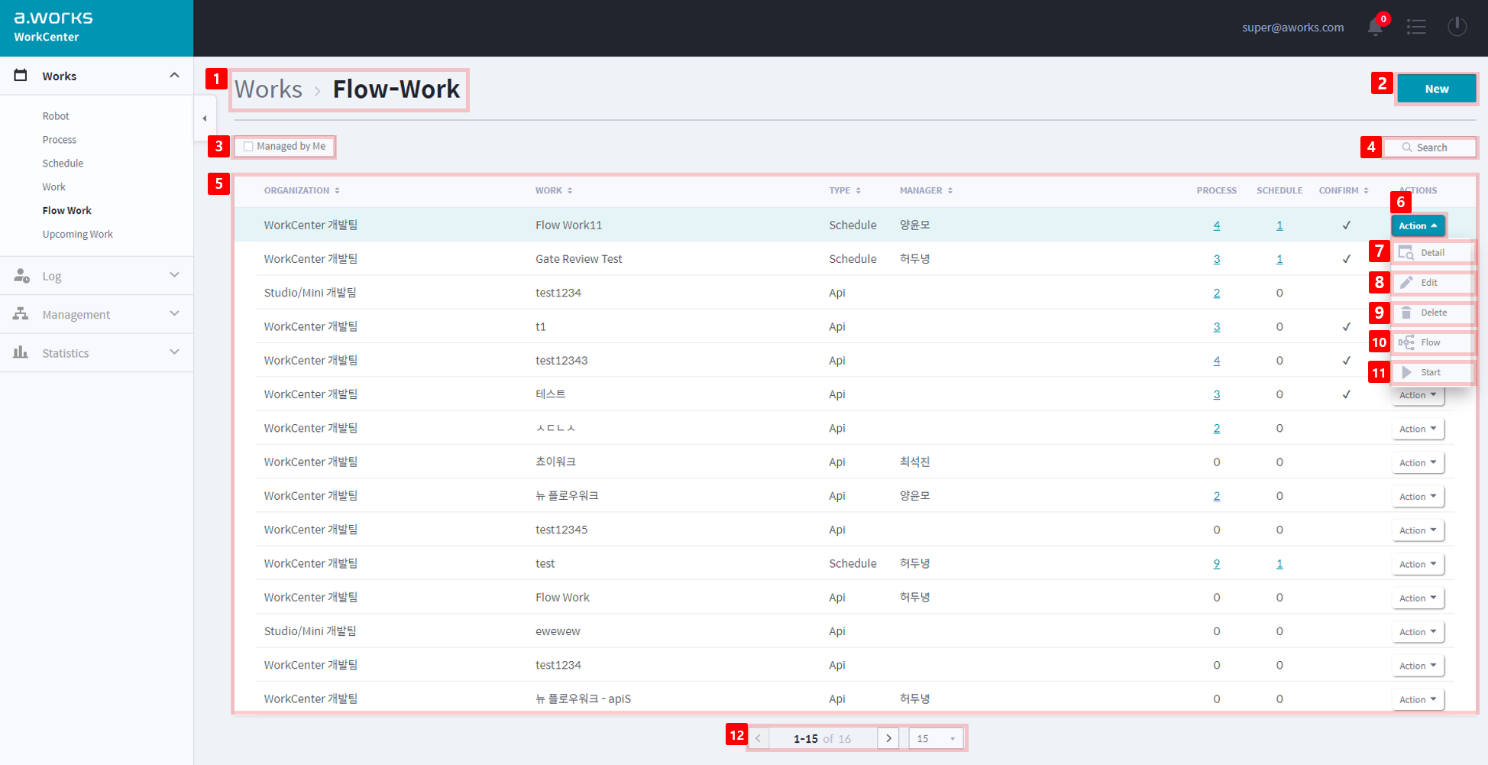

¶ 플로우 워크 페이지
플로우 워크 페이지에 대한 구성을 설명합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “플로우 워크”로 표시합니다. |
| 2 | 등록 버튼(New Button) | 클릭 시 “플로우 워크 등록” 팝업 창을 표시합니다. |
| 3 | 내 자원 보기 (Managed by Me) 선택 | 내가 관리하고 있는 플로우 워크만 볼 수 있습니다. |
| 4 | 조회 버튼(Search Button) | 클릭 시 정보 검색해서 조회할 수 있습니다. - 조직(Organization) 검색: Super(도메인 관리자)만 가능 - 워크(Work), 유형(Type), 담당자(Manager) 검색, |
| 5 | 주요 정보(1-Depth Info) | 리스트 형태의 주요 정보를 표시합니다. - 로딩 시 데이터는 최신 업데이트 정보 순으로 정렬 - 각 항목의 테이블 헤더를 클릭하면 알파벳 오름차순과 내림차순으로 정렬, 순서 변경 가능 |
| 6 | 조치 버튼(Action Button) | 클릭하면 Dropdown 메뉴가 표시됩니다. - 상세, 수정, 삭제, 플로우, 시작 메뉴로 구성 |
| 7 | 상세 메뉴(Detail Menu) | 클릭 시 워크의 부가 정보를 확인 할 수 있는 “플로우 워크 상세” 팝업 창을 표시합니다. |
| 8 | 수정 메뉴(Edit Menu) | 클릭 시 “플로우 워크 정보 수정” 팝업 창을 표시합니다. |
| 9 | 삭제 메뉴(Delete Menu) | 클릭 시 “플로우 워크 삭제” 팝업 창을 표시합니다. |
| 10 | 플로우 메뉴(Flow Menu) | 클릭 시 “플로우 워크 관리” 팝업 창을 표시 합니다. |
| 11 | 시작 메뉴(Start Menu) | 클릭 시 “플로우 워크 실행” 팝업 창을 표시 합니다. |
| 12 | 페이지 표시(Pagination) | “3.2 공통 기능의 페이지 표시”를 참조하여 주세요. |

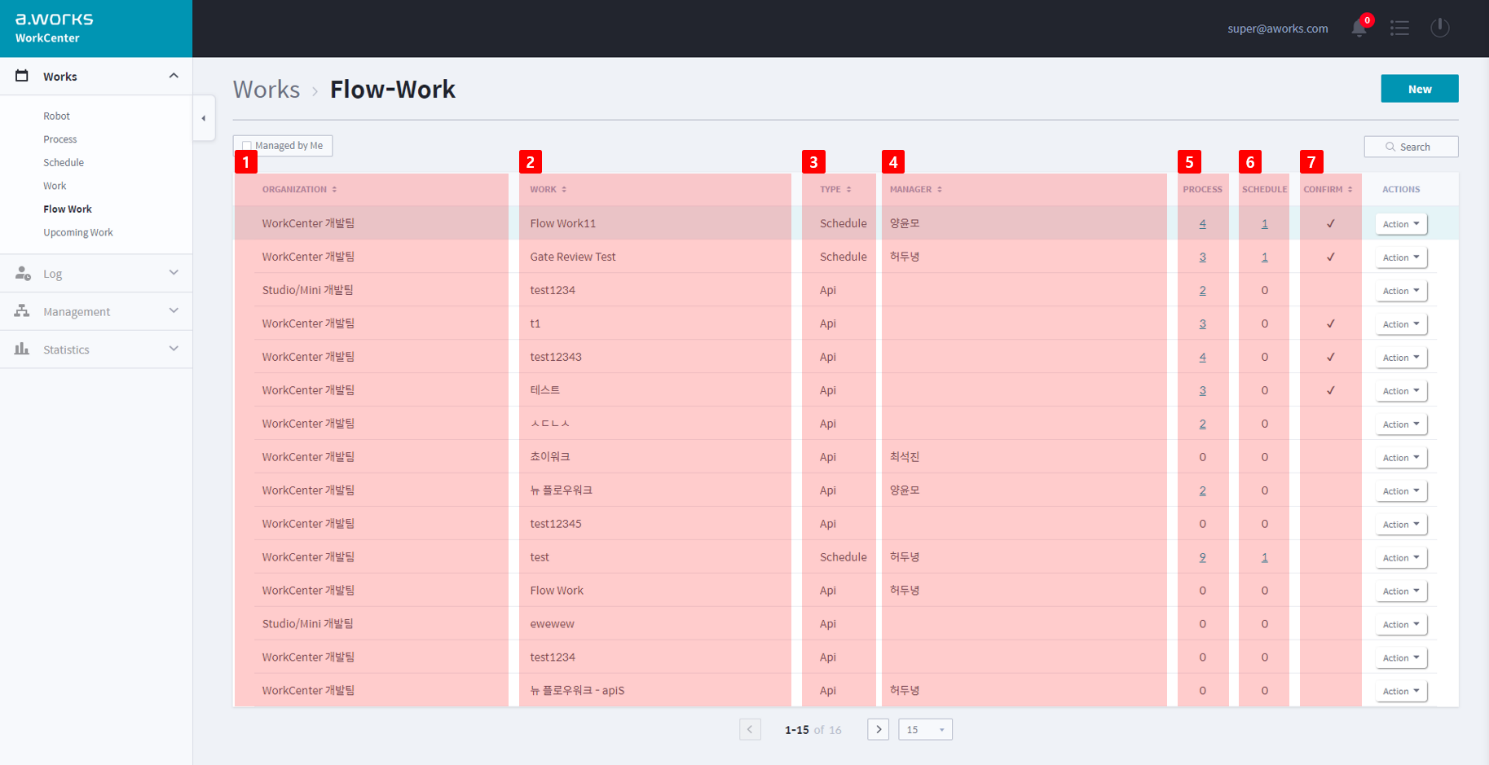

¶ 플로우 워크 주요 정보(1-Depth Info)
워크의 주요 정보를 그리드 형태로 제공합니다. 화면 하단의 페이지 표시 영역의 Dropdown 목록에서 한 페이지에 출력되는 워크 목록 개수를 선택할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) | 플로우 워크를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 2 | 워크(Work) | 플로우 워크 이름입니다. |
| 3 | 유형(Type) | 플로우 워크 유형입니다. Schedule, API |
| 4 | 담당자(Manager) | 플로우 워크를 관리하는 사용자 이름입니다. |
| 5 | 프로세스(Process) | 플로우 워크에 연결된 프로세스의 이름입니다. |
| 6 | 스케줄(Schedule) | 플로우 워크에 연결된 스케줄의 이름입니다. |
| 7 | 확정(Confirm) | 플로우 워크의 확정 여부 입니다. |
※ 워크 유형 3가지
Schedule: 스케줄에 의해 실행되는 워크
API: 3rd party 솔루션 또는 Studio의 Event Item(Start Work)에 의한 호출로 실행되는 워크※ Studio와 연동하여 Work를 실행하기 위해서는 워크 유형을 API로 지정해야 합니다.

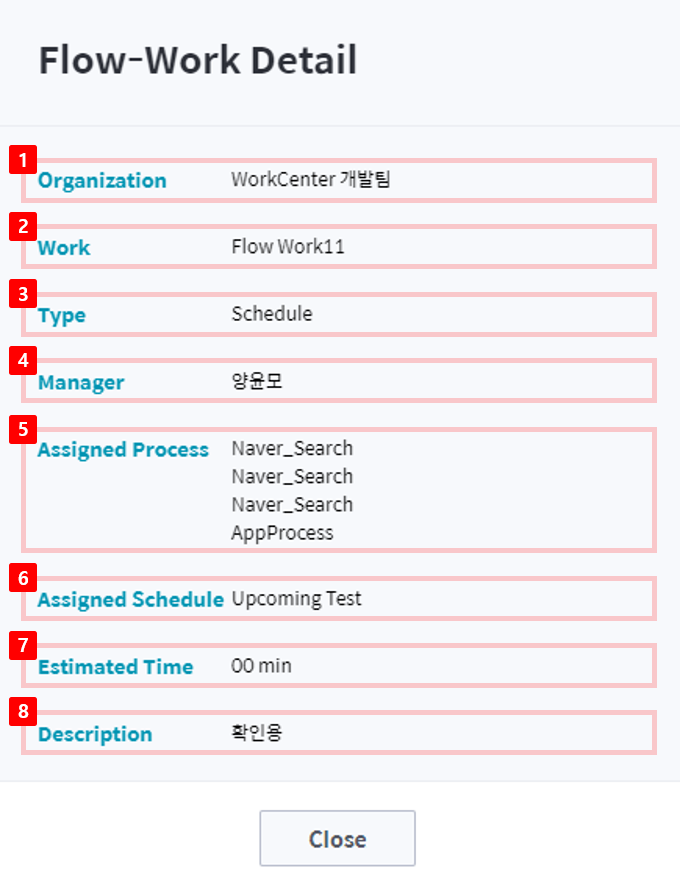

¶ 플로우 워크 부가 정보(2-Depth Info)
[ACTION > 상세] 메뉴를 클릭하면 [플로우 워크 상세] 팝업 창이 나타납니다. 해당 창에서 워크에 대한 자세한 정보를 확인할 수 있습니다.
| No. | 명칭 | 설명 |
|---|---|---|
| 1 | 조직(Organization) | 플로우 워크를 관리하는 조직 이름입니다. |
| 2 | 워크(Work) | 플로우 워크 이름입니다. |
| 3 | 유형(Type) | 플로우 워크 유형입니다. Schedule, API |
| 4 | 담당자(Manager) | 플로우 워크를 관리하는 사용자 이름입니다. |
| 5 | 연계 프로세스 (Assigned Process) | 플로우 워크에 연결된 프로세스의 이름입니다. ※ 프로세스가 삭제되면 목록에서 삭제됨 |
| 6 | 연계 스케줄 (Assigned Schedule) | 플로우 워크에 연결된 스케줄의 이름입니다. ※ 스케줄이 삭제되면 목록에서 삭제됨 |
| 7 | 실행 예상 시간 (Estimated Time) | 플로우 워크 수행 시 예상되는 소요시간을 표시합니다. |
| 8 | 설명(Description) | 플로우 워크에 대한 설명입니다. |
※ 플로우 워크 리포트 상태 6가지 현재 플로우 워크의 상태를 나타내는 6가지 유형이 있습니다.
※ 자세한 내용은 “7.2 플로우 워크 리포트” 메뉴에서 확인해 주세요.

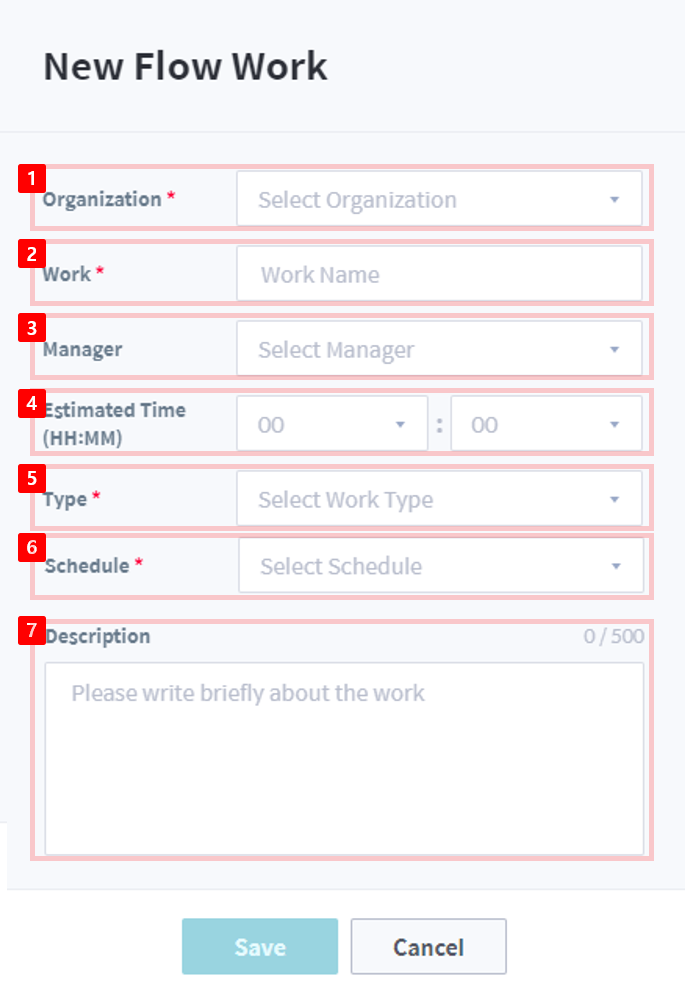

¶ 플로우 워크 생성하기
모든 사용자는 새로운 플로우 워크를 생성할 수 있습니다.
- 메뉴에서 워크(Works) > 플로우 워크(Flow Work)를 클릭합니다.
- “플로우 워크”페이지에서 오른쪽 상단의 [등록] 버튼을 클릭하면, “플로우 워크 생성” 팝업 창이 나타납니다. 아래의 표를 참조하여 정보를 입력합니다.
- 모두 입력 후 [저장] 버튼을 클릭합니다. 워크 페이지에서 새로운 플로우 워크를 확인할 수 있습니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) 선택 | 플로우 워크를 관리할 조직 선택합니다. (필수입력사항) ※ Super(도메인 관리자)만 선택 가능 |
| 2 | 워크(Work) | 플로우 워크 이름을 입력합니다. (필수입력사항) ※ 최대 30자 입력 ※ 특수문자는 Dash(-), Under Score(_),Sharp(#),Question Mark(?), Exclamation Mark(!), At Sign(@), Space( ), Slash(/), Backslash(\)만 허용 |
| 3 | 담당자(Manager) | 플로우 워크를 관리할 사용자 선택합니다. (선택입력사항) ※ Super(도메인 관리자)는 1번에서 선택한 조직의 사용자 중 한 명 선택 가능 ※ Admin(조직 관리자)/User(일반 사용자)는 자신의 조직 중 한 명 선택 가능 |
| 4 | 실행 예상 시간(Estimated Time) | 플로우 워크 수행 시 예상되는 소요 시간을 선택합니다. (선택입력사항) |
| 5 | 유형(Type) | 플로우 워크의 실행 유형을 선택합니다. (필수입력사항) - Schedule, API |
| 6 | 스케줄(Schedule) | 플로우 워크 실행 스케줄을 선택합니다. (필수입력사항) - 5번에서 유형이 Schedule 인 경우에만 선택 가능 - 1번에서 선택한 조직에 등록된 스케줄만 나옴 |
| 7 | 설명(Description) | 플로우 워크에 대한 설명을 입력합니다. (선택입력사항) ※ 영문, 숫자, 한글, 특수문자 500자 이내 입력 |

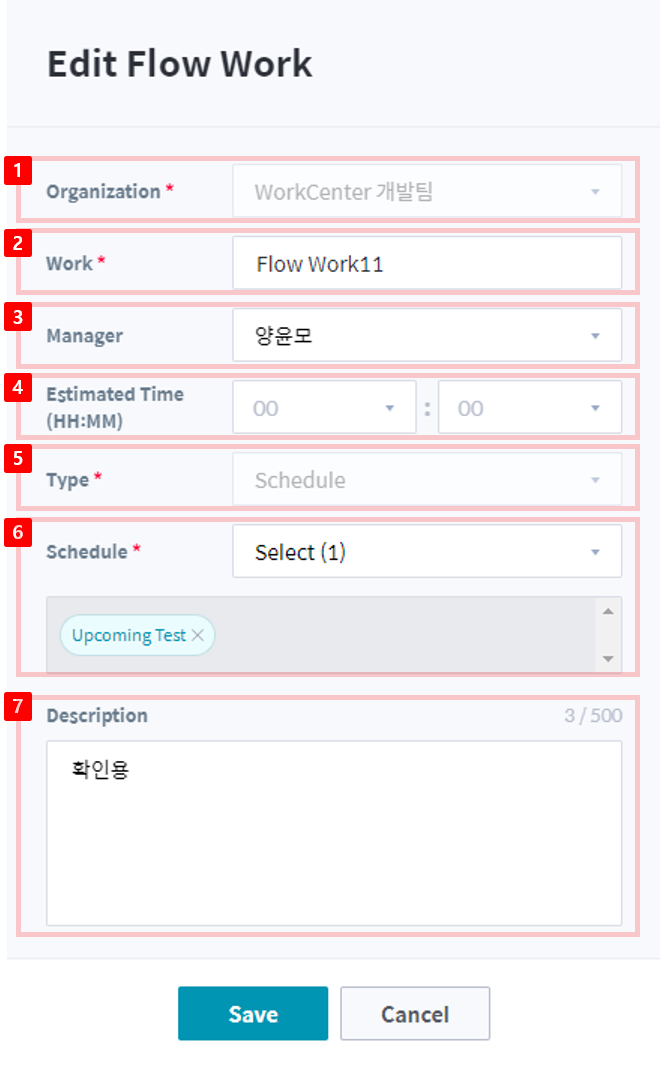

¶ 플로우 워크 수정하기
등록한 플로우 워크의 정보를 수정할 수 있습니다. 수정 권한은 사용자 유형별로 다릅니다.
- 메뉴에서 워크(Works) > 플로우 워크(Flow Work)를 클릭합니다.
- “플로우 워크” 페이지에서 해당 리스트의 [ACTION > 수정] 메뉴를 클릭하면, “플로우 워크 정보 수정” 팝업 창이 나타납니다. 아래의 표를 참조하여 정보를 입력합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 조직(Organization) 선택 | 플로우 워크를 관리하는 조직 이름입니다. (수정 불가능) |
| 2~3 | “플로우 워크 생성” 팝업 창과 동일합니다. 해당 항목을 참조해 주세요. | |
| 4~5 | 유형(Type) | 플로우 워크의 실행 유형을 표시합니다. (수정 불가능) |
| 6~7 | “플로우 워크 생성” 팝업 창과 동일합니다. 해당 항목을 참조해 주세요. |
모두 입력 후 [저장] 버튼을 클릭합니다. 플로우 워크 페이지에서 수정된 워크를 확인할 수 있습니다.
¶ 플로우 워크 삭제하기
플로우 워크 위한 몇 가지 삭제 조건을 확인합니다. 플로우 워크 삭제 권한은 사용자 유형별로 다릅니다.
“3.4 관리자 유형별 메뉴 접근 권한” 부분을 확인하시기 바랍니다.
※ 플로우 워크 삭제 조건 - 실행 중이지 않는 플로우 워크만 삭제할 수 있습니다.
- 메뉴에서 워크(Works) > 플로우 워크(Flow Work)을 클릭합니다.

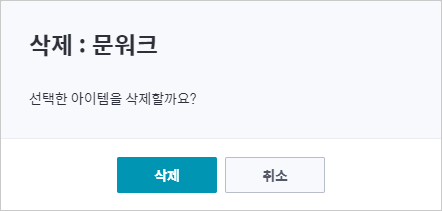

- “플로우 워크” 페이지에서 해당 리스트의 [ACTION > 삭제] 메뉴를 클릭하면 “삭제” 팝업 창이 나타납니다.
- “삭제” 팝업 창에서 [삭제] 버튼을 눌러 워크를 삭제합니다.
- 만약, 삭제가 되지 않고, “에러” 팝업 창이 나오는 경우, 아래의 에러 메시지를 확인하세요.
※ 플로우 워크 삭제 시 에러 메시지
1) ‘Work has already been started’
- 실행 중인 워크를 삭제하는 경우
2) ‘Work does not exist’
- 존재하지 않는 워크를 삭제하려는 경우
3) ‘You cannot delete running work’
- 최신 워크 리포트 상태가 Running인 경우
¶ 플로우 워크 실행하기
플로우 워크 위한 몇 가지 실행 조건을 확인합니다. 플로우 워크 실행 권한은 사용자 유형별로 다릅니다.
“3.4 관리자 유형별 메뉴 접근 권한” 부분을 확인하시기 바랍니다.
※ 플로우 워크 실행 조건
1) Confirm된 워크만 실행할 수 있습니다.
- 메뉴에서 워크(Works) > 플로우 워크(Flow Work)을 클릭합니다.
- “플로우 워크” 페이지에서 해당 리스트의 [ACTION >실행] 메뉴를 클릭하면 “실행” 팝업 창이 나타납니다.
- “실행” 팝업 창에서 [실행] 버튼을 눌러 워크를 실행합니다.

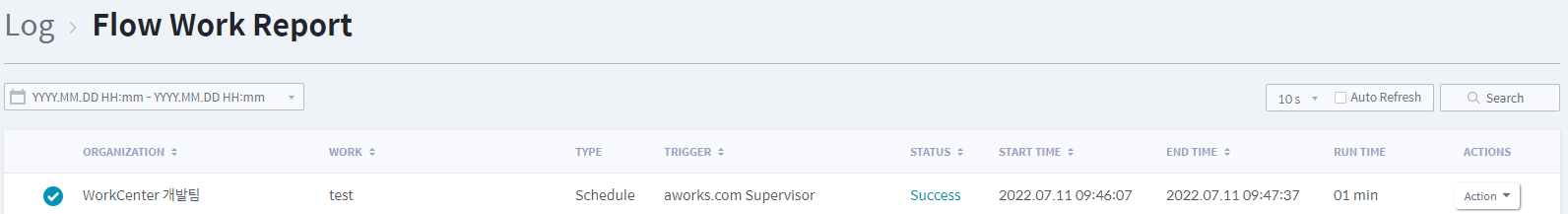

- 실행 확인은 “플로우 워크 리포트” 페이지에서 아래와 같이 확인 가능합니다.
¶ 6.6 예정된 워크(Upcoming Work)
예정된 워크 페이지에서 진입 시간 이후 2시간 안에 실행 예정인 워크의 정보를 알 수 있습니다. 정보 순서는 예정시간 기준 오름차순으로 나타납니다. 모든 사용자가 조회 가능합니다.

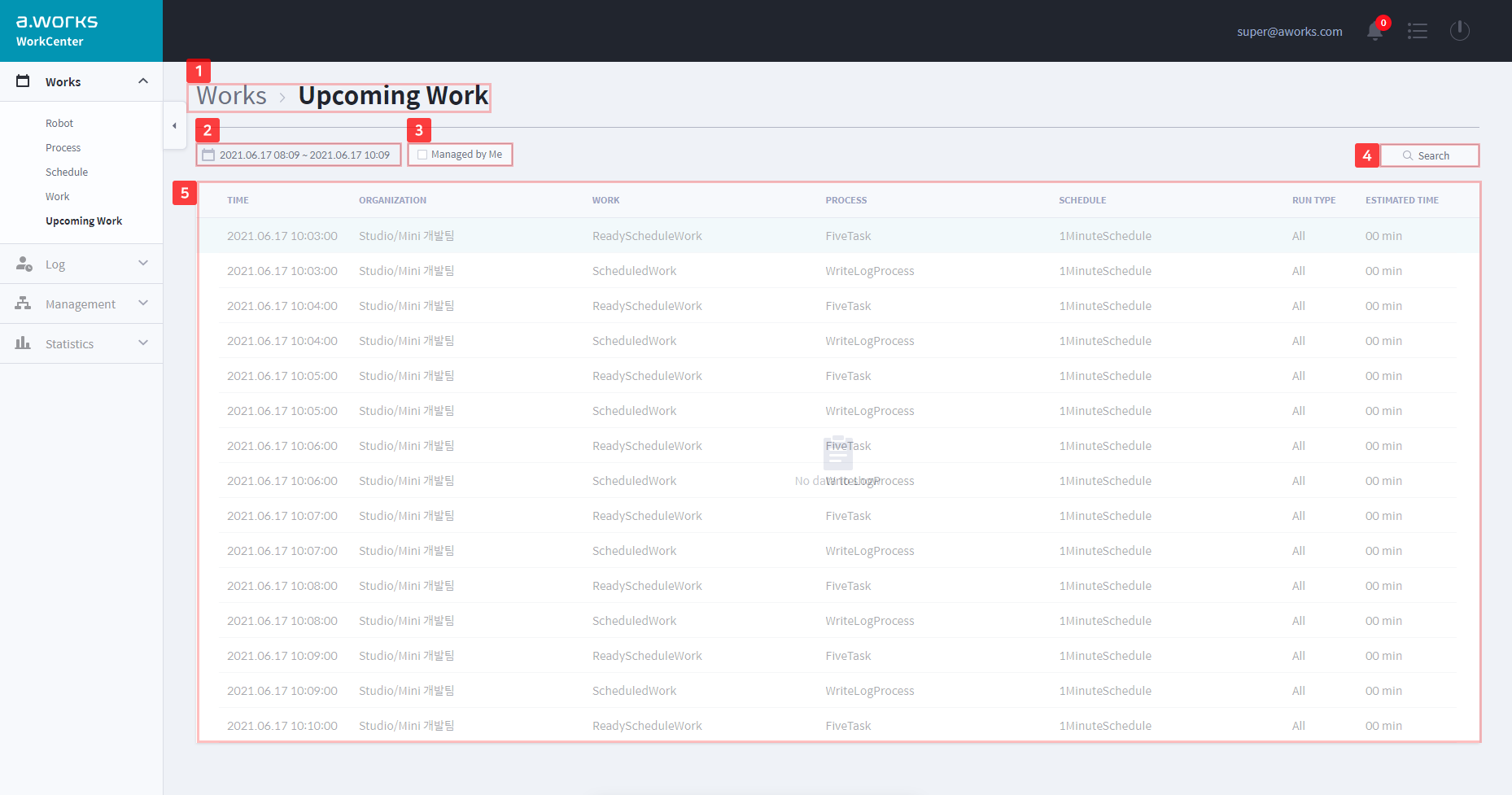

다음은 예정된 워크의 화면 설명입니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 페이지 제목 | 페이지 제목을 “예정된 워크”를 표시합니다. |
| 2 | 년/월/일/시간 보기 | 진입 시간부터 ~ + 2시간의 시간을 표시합니다. |
| 3 | 내 자원 보기 (Managed by Me) 선택 | 내가 관리하고 있는 워크만 표시합니다. |
| 4 | 조회 버튼(Search Button) | 클릭 시 정보 검색해서 조회할 수 있습니다. - 조직(Organization) 검색: Super(도메인 관리자)만 가능 - 워크(Work) 검색 |
| 5 | 주요 정보(1-Depth Info) | 리스트 형태의 주요 정보를 표시합니다. - 로딩 시 데이터는 예정 시간 기준 오름차순으로 나옴 |

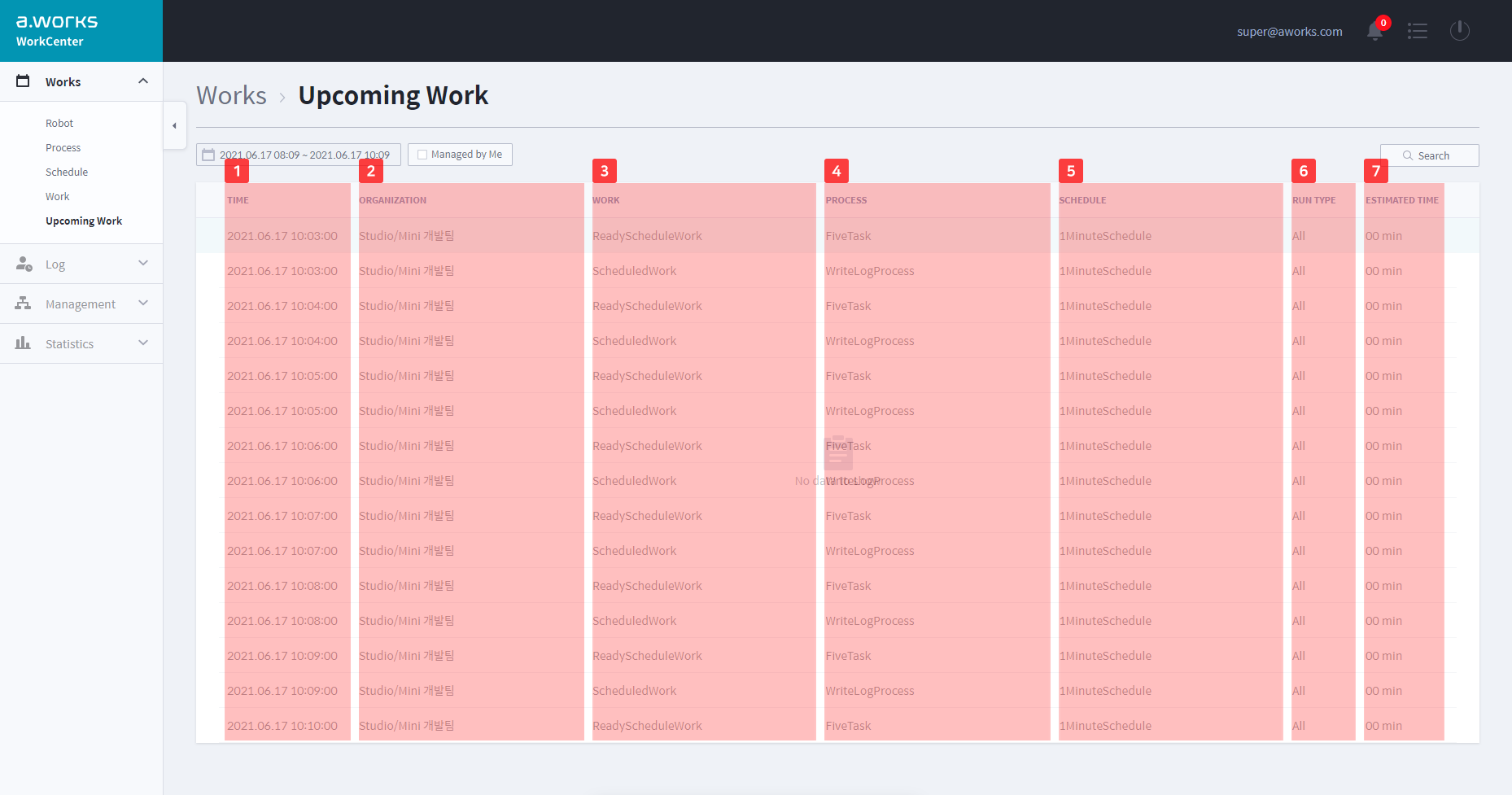

¶ 예정된 워크 주요 정보(1-Depth Info)
예정된 워크의 주요 정보를 그리드 형태로 제공합니다.
| No. | 명 칭 | 설 명 |
|---|---|---|
| 1 | 예정시간(Time) | 워크가 실행 될 시간입니다. |
| 2 | 조직(Organization) | 워크를 관리하는 조직 이름입니다. ※ Super(도메인 관리자)만 확인 가능 |
| 3 | 워크(Work) | 실행될 워크 이름입니다. |
| 4 | 프로세스(Process) | 실행될 워크에 연결된 프로세스입니다. |
| 5 | 스케줄(Schedule) | 워크를 실행시키는 스케줄입니다. |
| 6 | 실행 유형(Run Type) | 워크에 연결된 로봇의 실행 유형입니다. - All: 워크에 연결된 로봇 전체 실행 - Random: 워크에 연결된 로봇 중 하나만 실행 |
| 7 | 담당자(Manager) | 워크를 관리하는 사용자 이름입니다. |
