¶ 3.1 화면 살펴보기

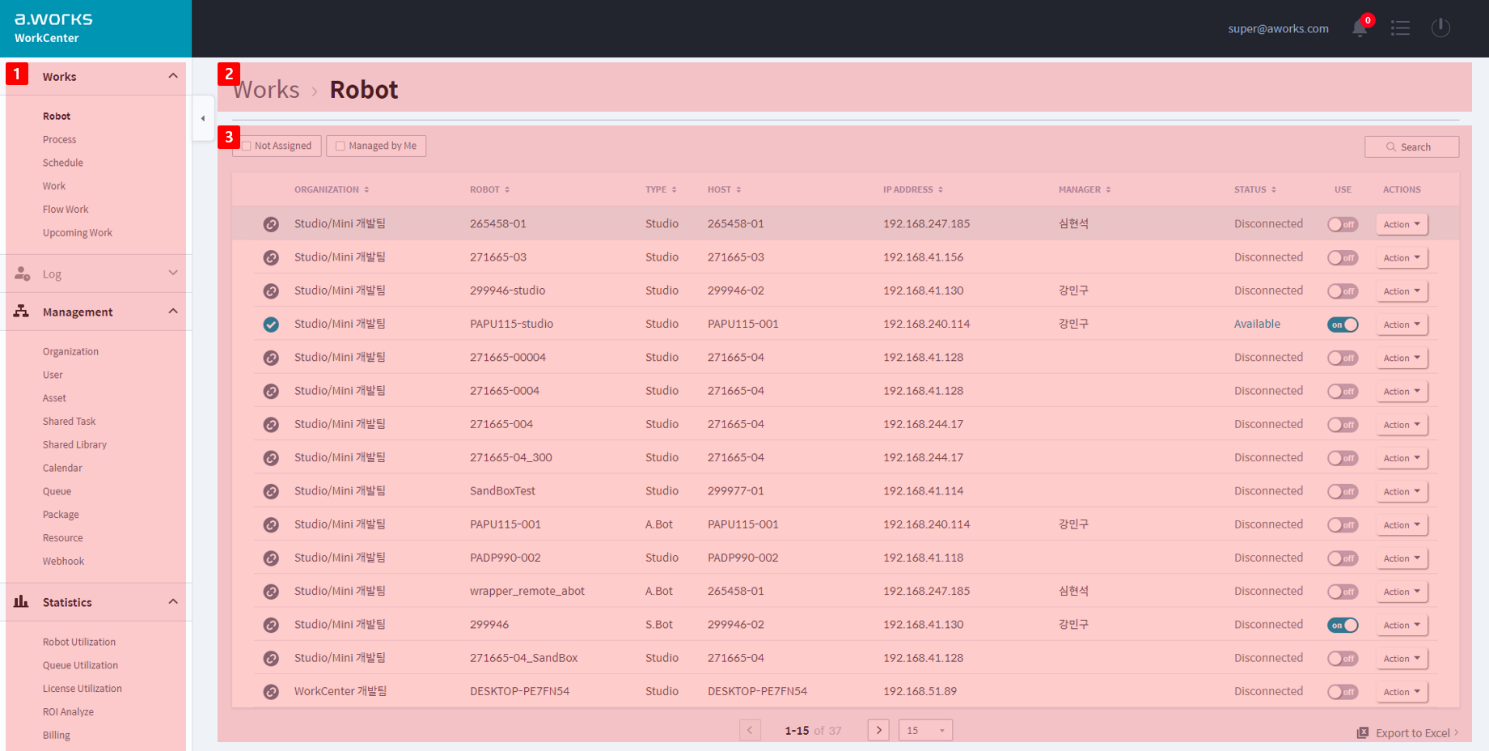

WorkCenter의 전체적인 화면 구성은 1) 메뉴 영역과 2) Title영역 , 3) 콘텐츠 영역으로 나누어집니다.
¶ 메뉴 영역
메뉴는 2단계로 이루어져 있으며, 총 22개 항목으로 구성되어 있습니다. 해당 메뉴의 항목을 선택 시 해당 항목의 상세 정보가 콘텐츠 영역에 제공됩니다.

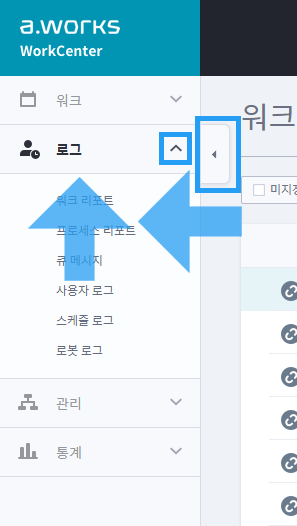

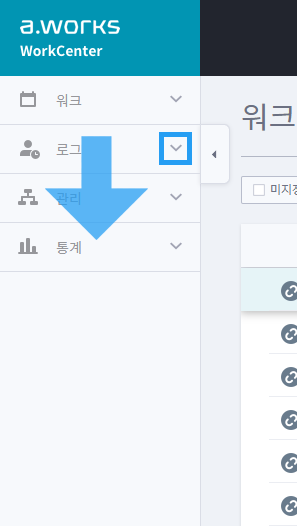

메뉴 기능에 따라 상단 메뉴와 하단 항목으로 나뉘어 있으며, 상단 메뉴나 아이콘 또는 펼치기(∨) 버튼 클릭 시 하위 항목을 표시하거나, 펼쳐진 상태에서 상단 메뉴나 아이콘 접기(∧) 버튼을 클릭하면 메뉴 항목을 접습니다.
또한, 메뉴 오른쪽에 Drawer방식의 버튼이 있어 숨기기(◀) 버튼을 클릭 하면 메뉴가 숨겨지고, 펼치기(▶) 버튼만 표시됩니다.

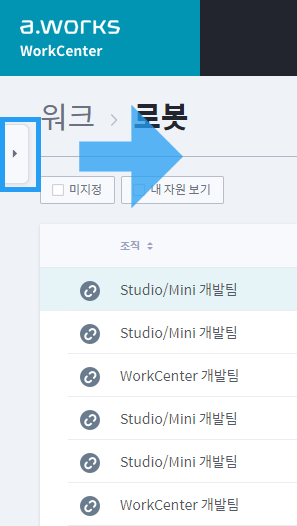

펼치기 버튼(▶)을 다시 클릭하면 전체 메뉴를 표시합니다. 관리자 유형에 따라 보여지는 메뉴가 다릅니다.
자세한 내용은 3.3 메뉴 구성 에서 확인할 수 있습니다.
¶ Title 영역
Title 영역에는 현재 사용자 계정, 읽지 않은 알림 개수, 설정 버튼, 로그아웃 버튼이 제공됩니다.
| No. | 명칭 | 설명 |
|---|---|---|
| 1 | A.WORKS WorkCenter로고 | 클릭 시 Dashboard로 이동합니다. |
| 2 | 로그인한 사용자 계정 | 현재 로그인한 사용자 계정을 표시합니다. |
| 3 | 알림 아이콘 | 읽지 않은 알림을 숫자로 표시하며, 아이콘 클릭 시 알림 목록 팝업 창을 표시합니다. |
| 4 | 설정 아이콘 | 클릭 시 사용자 계정(Account), 설정(Setting) 목록을 표시합니다. ※ 설정은 Super(도메인 관리자)만 사용 가능합니다. |
| 5 | 로그아웃 아이콘 | 클릭 시 WorkCenter에서 로그아웃합니다. |

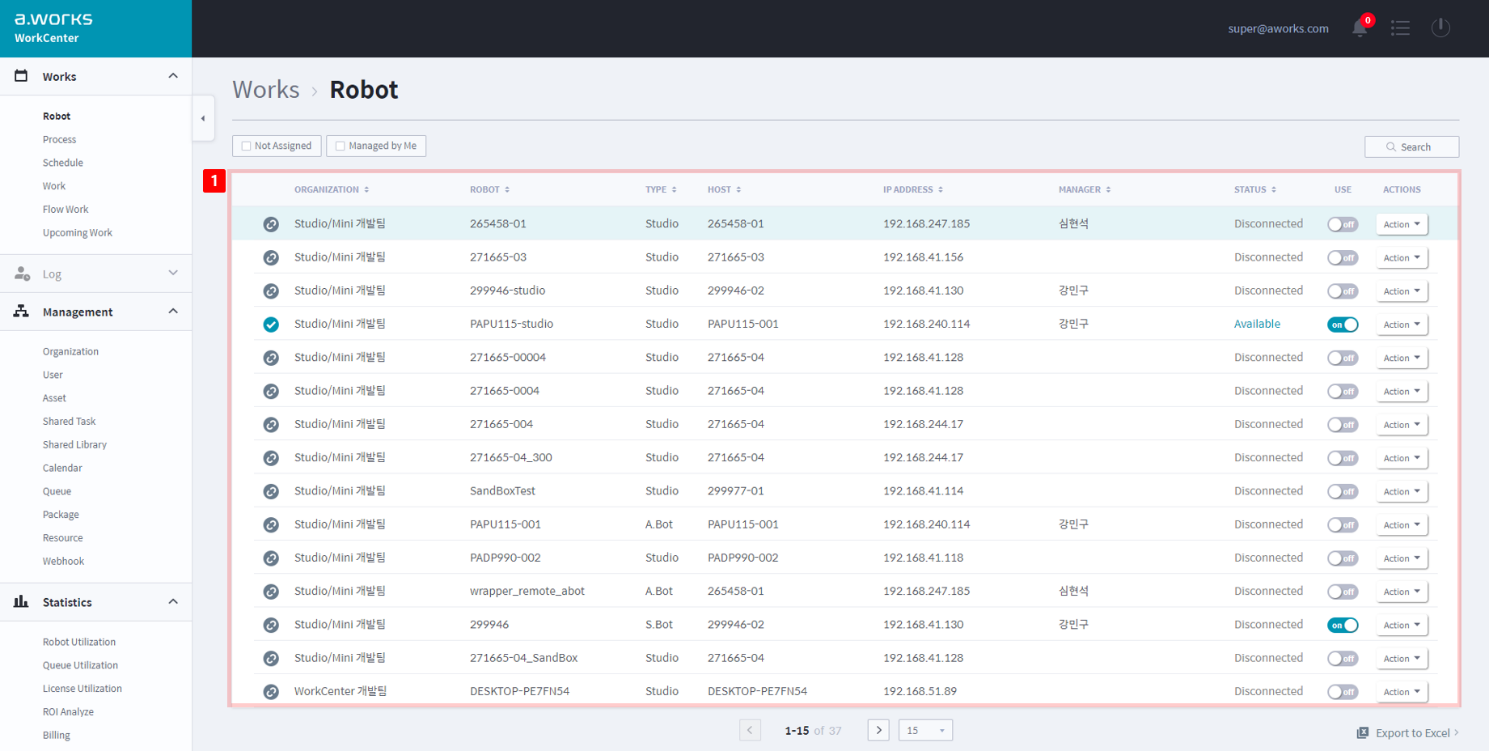

¶ 콘텐츠 영역
콘텐츠 영역은 메뉴에서 선택한 해당 항목의 정보가 표시되는 영역입니다.
Dashboard를 제외한 메뉴 화면은 Grid 형태 화면으로 제공됩니다.
| No. | 명칭 | 설명 |
|---|---|---|
| 1 | 주요 정보(1-Depth) | 필수 표시항목을 표시합니다. |
¶ 3.2 공통 기능
¶ 페이지 표기
화면 하단 중앙에 있는 페이지 목록의 정보를 이동하기 위한 페이지 표시 기능이 있습니다.
| No. | 명칭 | 설명 |
|---|---|---|
| 1 | 이전 버튼 | 클릭 시 이전 페이지로 이동합니다. ※ 첫 번째 페이지인 경우 비활성화 |
| 2 | 현재 표시 아이템 번호 | 현재 페이지에 표시된 아이템 정보를 표시합니다. ※ [현재 페이지 첫 번째 Item No.]-[현재 페이지 마지막 Item No.] of [전체 Item No.] |
| 3 | 다음 버튼 | 클릭 시 다음 페이지로 이동합니다. ※ 마지막 페이지인 경우 비활성화 |
| 4 | 표시 아이템 개수 | 한 페이지에서 보이는 아이템 개수를 지정합니다. - 15(기본값), 30, 50, 100 ※ Dropdown으로 선택 가능 |
¶ 기간 검색
특정 기간 내의 정보를 확인하기 위한 기간 검색 버튼 입니다.
버튼을 클릭하면 날짜 선택 Popup창이 나타납니다.
시작(From)~종료(To) 검색 형식으로 시작 날짜와 시간, 종료 날짜와 시간을 선택할 수 있습니다.
검색결과에 시작 시간은 포함되며 종료시간은 포함되지 않습니다.
예를 들어 시작 시간을 2020. 01. 01 00:00으로 설정하고 종료시간을 2020. 01. 02 00:00로 설정하면, 검색결과에는 2020. 01.01 23:59:59까지의 데이터가 출력됩니다.

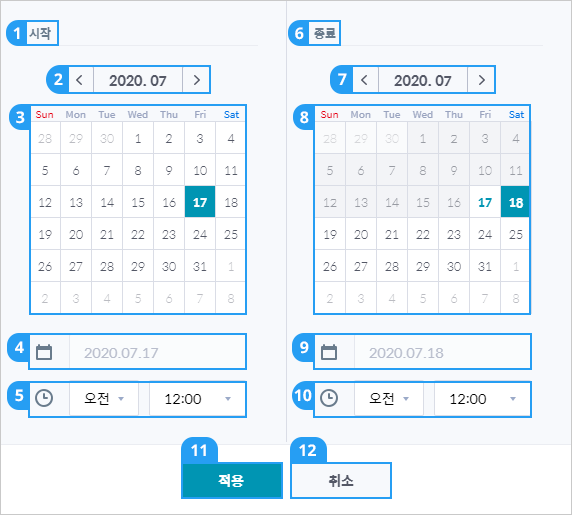

¶ 달력 설정 화면
특정 기간 내의 정보를 확인하기 위한 기간 검색 버튼을 클릭하면 달력을 이용하여 지정할 수 있도록 Popup 창을 표시합니다.
| No. | 명칭 | 설명 |
|---|---|---|
| 1 | 시작 | 시작일 달력 제목 |
| 2 | 년, 월 | 시작 년도, 월 선택 |
| 3 | 시작 날짜 달력 | 시작 날짜 선택 |
| 4 | 시작 날짜 표시 | 선택한 시작일 표시 |
| 5 | 시작 시간 선택 | 시작 시간 선택 |
| 6 | 종료 | 종료일 달력 제목 |
| 7 | 년, 월 | 종료 년도, 월 선택 |
| 8 | 종료 날짜 달력 | 종료 날짜 선택 |
| 9 | 종료 날짜 표시 | 선택한 종료일 표시 |
| 10 | 종료 시간 선택 | 종료 시간 선택 |
| 11 | 적용 버튼 | 선택한 기간으로 주요 정보 영역에 나타남. 팝업창 닫힘 |
| 12 | 취소 버튼 | 팝업 창 닫힘 |
¶ 3.3 메뉴 구성
메뉴는 4개의 카테고리에 28개 항목으로 구성되어 있습니다.
¶ Dashboard
WorkCenter에서 관리하는 자원을 요약하여 보여주는 페이지입니다.
¶ 워크(Work)
WorkCenter에 등록될 로봇과 프로세스, 실행 스케줄에 따라 Work를 생성합니다.
-
로봇(Robot)
등록된 모든 로봇을 조회하고, 로봇을 조직에 할당하고, 관리합니다.
-
프로세스(Process)
자동화된 업무 프로세스를 등록하고 관리합니다.
-
스케줄(Schedule)
업무를 자동으로 실행시킬 스케줄을 등록하고 관리합니다.
-
워크(Work)
조직에 소속된 로봇과 등록한 프로세스와 업무를 실행시킬 스케줄을 선택해서 Work로 생성하고 관리합니다.
-
플로우 워크(Flow Work)
조직에 소속된 로봇과 등록한 프로세스와 업무를 실행시킬 스케줄을 선택해서 Work로 생성하고, Work들을 동작 흐름에 맞추어 관리합니다.
-
예정된 워크(Upcoming Work)
현재 시간을 기준으로 2시간 이내에 실행이 예정된 워크 스케줄을 확인할 수 있습니다.
¶ 로그(Log)
WorkCenter에서 실행된 Work에대한 결과를 확인할 수 있습니다.
-
워크 리포트(Work Report)
등록된 Work의 실행 결과를 확인할 수 있습니다.
-
플로우워크 리포트(FlowWork Report)
등록된 FlowWork의 실행 결과를 확인할 수 있습니다.
-
프로세스 리포트(Process Report)
Process프로세스의 실행 시작/종료 시각과 결과를 확인할 수 있습니다.
-
큐 메시지(Queue Message)
Queue에 저장된 메시지의 상태와 처리결과를 확인할 수 있습니다.
-
사용자 로그(User Log_
사용자의 업무 수행 이력을 확인할 수 있습니다.
-
스케줄 로그(Schedule Log)
조직별로 등록된 스케줄의 이전/현재/다음 실행시간을 확인할 수 있습니다.
-
로봇 로그(Robot Log)
로봇이 라이선스를 소비하는 기록을 확인할 수 있습니다.
¶ 관리(Management)
WorkCenter에서 관리해야 할 Resource들에 대하여 등록, 수정, 삭제 등 실행합니다.
-
조직(Organization)
조직을 등록, 수정, 삭제할 수 있습니다.
-
사용자(User)
사용자를 등록, 수정, 삭제, PWD 변경을 할 수 있습니다.
-
에셋(Asset)
공통 변수라 할 수 있는 Asset을 등록, 수정, 삭제할 수 있습니다.
-
공유 태스크(Shared Task)
Studio에서 등록 요청한 Shared Task에 대하여 등록, 수정, 삭제할 수 있습니다.
-
공유 라이브러리(Shared Library)
Studio에서 등록 요청한 Shared Library 에 대하여 등록, 수정, 삭제할 수 있습니다.
-
캘린더(Calendar)
스케줄에서 제외해야 할 일정을 등록, 수정, 삭제할 수 있습니다.
-
큐(Queue)
Robot간에 데이터를 공유하기 위한 Queue에 대하여 생성, 수정 및 Data Upload, Delete를 할 수 있습니다.
-
패키지(Package)
Robot간에 데이터를 공유하기 위한 Package에 대하여 생성, 수정 및 Data Upload, Delete를 할 수 있습니다.
-
리소스(Resource)
Robot간에 데이터를 공유하기 위한 Resource 에 대하여 생성, 수정 및 Data Upload, Delete를 할 수 있습니다.
-
웹훅(Webhook)
WorkCenter가 호출해야 하는 Client 웹서비스 정보를 등록, 수정, 삭제할 수 있습니다.
¶ 통계(Statistics)
WorkCenter에서 수행한 Robot들에 대한 통계 정보를 제공합니다.
-
로봇 활용(Robot Utilization)
S.BOT / A.BOT 로봇의 사용 현황을 확인하고, Work를 실행한 시간을 알 수 있습니다. .
-
큐 활용(Queue Utilization)
Queue별 처리한 메시지 개수와 실패한 메시지 건수를 확인할 수 있습니다.
-
라이선스 활용(License Utilization)
License별 로봇 타입에 따른 사용 현황 및 조직에 따른 사용 현황을 확인할 수 있습니다.
-
ROI 분석(ROI Analyze)
실제 사람이 수행한 시간과 Robot이 수행한 시간의 차로 계산한 ROI를 확인할 수 있습니다.
-
과금(Billing)
매월 Robot의 사용량에 따라 발생한 사용금액을 환산하여 제공하고, PDF로 Download받을 수 있습니다. (※ Hour 라이선스 타입만 계산하여 제공합니다.)
ROI((Return On Investment, 투자수익률) = 순이익 / 총 투자액 * 100,
순이익을 총 투자액으로 나누어 환산하는 지표로, 경영성과를 종합적으로 측정하는 지표임. 여기서는 로봇의 손익을 평가하기 위함 임.
¶ 3.4 관리자 유형별 메뉴 접근 권한
WorkCenter 에는 Super, Admin, User 등 총3개의 관리자 유형이 있습니다.
관리자 유형별로 메뉴에 접근할 수 있는 권한이 다릅니다.
Super(도메인 관리자)가 Admin(조직 관리자), User(일반 사용자)를 지정할 수 있습니다.
※ 관리자 유형별로 페이지 접근 권한이 다릅니다. 반드시 접근 권한을 확인하세요.
¶ Super (도메인 관리자)
- 모든 자원에 대한 등록, 조회, 수정, 삭제가 가능합니다.
- 조직 관리자가 없는 조직인 경우는 Super(도메인 관리자)가 해당 조직의 조직 관리자 역할을 합니다.
| 1-Depth 메뉴 | 2-Depth 메뉴 | 등록 | 조회 | 수정 | 삭제 |
|---|---|---|---|---|---|
| Works | Robot | ○ | ○ | ○ | ○ |
| Process | ○ | ○ | ○ | ○ | |
| Schedule | ○ | ○ | ○ | ○ | |
| Work | ○ | ○ | ○ | ○ | |
| Flow Work | ○ | ○ | ○ | ○ | |
| Upcoming Work | ○ | ||||
| Log | Work Report | ○ | |||
| FlowWork Report | ○ | ||||
| Process Report | ○ | ||||
| Queue Message | ○ | ○ | |||
| User Log | ○ | ||||
| Schedule Log | ○ | ||||
| Robot Log | ○ | ||||
| Management | Organization | ○ | ○ | ○ | ○ |
| User | ○ | ○ | ○ | ○ | |
| Asset | ○ | ○ | ○ | ○ | |
| Shared Task | ○ | ○ | ○ | ○ | |
| Shared Library | ○ | ○ | ○ | ○ | |
| Calendar | ○ | ○ | ○ | ○ | |
| Queue | ○ | ○ | ○ | ○ | |
| Package | ○ | ○ | ○ | ○ | |
| Resource | ○ | ○ | ○ | ○ | |
| Webhook | ○ | ○ | ○ | ○ | |
| Statistics | Robot Utilization | ○ | |||
| Queue Utilization | ○ | ||||
| License Utilization | ○ | ||||
| ROI Analyze | ○ | ||||
| Billing | ○ | ||||
| Header | Account | ○ | ○ | ||
| Alarm | ○ | ○ | |||
| Setting | License | ○ | ○ | ○ | ○ |
| Alert | ○ | ○ | ○ | ||
| Notice | ○ | ○ | ○ | ||
| Category | ○ | ○ | ○ | ○ |
¶ Admin(조직 관리자)
- 소속되어 있는 조직의 자원에 대해 등록, 조회, 수정, 삭제가 가능합니다.
- 하나의 조직에 한 명의 Admin(조직 관리자)만 등록할 수 있습니다.
- 라이선스(License) 페이지에 접근할 수 없습니다.
- 담당자(Manager)를 지정하지 않은 자원은 Admin(조직 관리자)가 담당자가 됩니다.
| 1-Depth 메뉴 | 2-Depth 메뉴 | 등록 | 조회 | 수정 | 삭제 |
|---|---|---|---|---|---|
| Works | Robot | ○ | ○ | ○ | ○ |
| Process | ○ | ○ | ○ | ○ | |
| Schedule | ○ | ○ | ○ | ○ | |
| Work | ○ | ○ | ○ | ○ | |
| Flow Work | ○ | ○ | ○ | ○ | |
| Upcoming Work | ○ | ||||
| Log | Work Report | ○ | |||
| FlowWork Report | ○ | ||||
| Process Report | ○ | ||||
| Queue Message | ○ | ○ | |||
| User Log | ○ | ||||
| Schedule Log | ○ | ||||
| Robot Log | ○ | ||||
| Management | Organization | ○ | |||
| User | ○ | ○ | ○ | ○ | |
| Asset | ○ | ○ | ○ | ○ | |
| Shared Task | ○ | ○ | ○ | ○ | |
| Shared Library | ○ | ○ | ○ | ○ | |
| Calendar | ○ | ○ | ○ | ○ | |
| Queue | ○ | ○ | ○ | ○ | |
| Package | ○ | ||||
| Resource | ○ | ○ | ○ | ○ | |
| Webhook | ○ | ○ | ○ | ○ | |
| Statistics | Robot Utilization | ○ | |||
| Queue Utilization | ○ | ||||
| License Utilization | ○ | ||||
| ROI Analyze | ○ | ||||
| Billing | ○ | ||||
| Header | Account | ○ | ○ | ||
| Alarm | ○ | ○ | |||
| Setting | License | ||||
| Alert | ○ | ○ | ○ | ||
| Notice | ○ | ○ | ○ | ||
| Category | ○ |
¶ User (일반 사용자)
- 소속된 조직의 자원만 볼 수 있습니다.
- User(일반 사용자)가 직접 등록하거나, 담당자(Manager)로 지정된 자원만 수정 및 삭제가 가능합니다.
- 조직(Organization)/라이선스(License)/과금(Billing)/알림(Alert)/공지(Notice) 페이지에 접근 할 수 없습니다.
| 1-Depth 메뉴 | 2-Depth 메뉴 | 등록 | 조회 | 수정 | 삭제 |
|---|---|---|---|---|---|
| Works | Robot | ○ | ○ | ||
| Process | ○ | ○ | ○ | ○ | |
| Schedule | ○ | ○ | ○ | ○ | |
| Work | ○ | ○ | ○ | ○ | |
| Flow Work | ○ | ○ | ○ | ○ | |
| Upcoming Work | ○ | ||||
| Log | Work Report | ○ | |||
| FlowWork Report | ○ | ||||
| Process Report | ○ | ||||
| Queue Message | ○ | ○ | |||
| User Log | ○ | ||||
| Schedule Log | ○ | ||||
| Robot Log | ○ | ||||
| Management | Organization | ||||
| User | ○ | ○ | |||
| Asset | ○ | ○ | ○ | ○ | |
| Shared Task | ○ | ○ | ○ | ○ | |
| Shared Library | ○ | ○ | ○ | ○ | |
| Calendar | ○ | ||||
| Queue | ○ | ○ | |||
| Package | ○ | ||||
| Resource | ○ | ○ | ○ | ○ | |
| Webhook | |||||
| Statistics | Robot Utilization | ○ | |||
| Queue Utilization | ○ | ||||
| License Utilization | ○ | ||||
| ROI Analyze | ○ | ||||
| Billing | |||||
| Header | Account | ○ | ○ | ||
| Alarm | ○ | ○ | |||
| Setting | License | ||||
| Alert | |||||
| Notice | |||||
| Category |
