Canvas의 태스크 탭에 이 태스크에서 사용할 Item들을 가져옵니다. Event Item은 컴퓨터가 이해할 수 있는 명령어로 미리 제작해 놓은 라이브리 형태의 기능함수들 입니다.
Event Item에는 Event Items과 Flow Control이 있으며, Item을 가져오는 방법에 대해 간단히 설명합니다.
프로세스 또는 태스크에서 사용할 Event Item들을 Canvas로 가져오기 위해서는 화면의 Resource 영역에서 직접 가져오는 방법과 Resource 영역의 검색 창을 이용하는 방법, Canvas 화면의 Context 메뉴를 이용하여 가져오는 방법 등 세 가지가 있습니다.
¶ 1.1 화면의 Resource 영역에서 직접 가져오는 방법
-

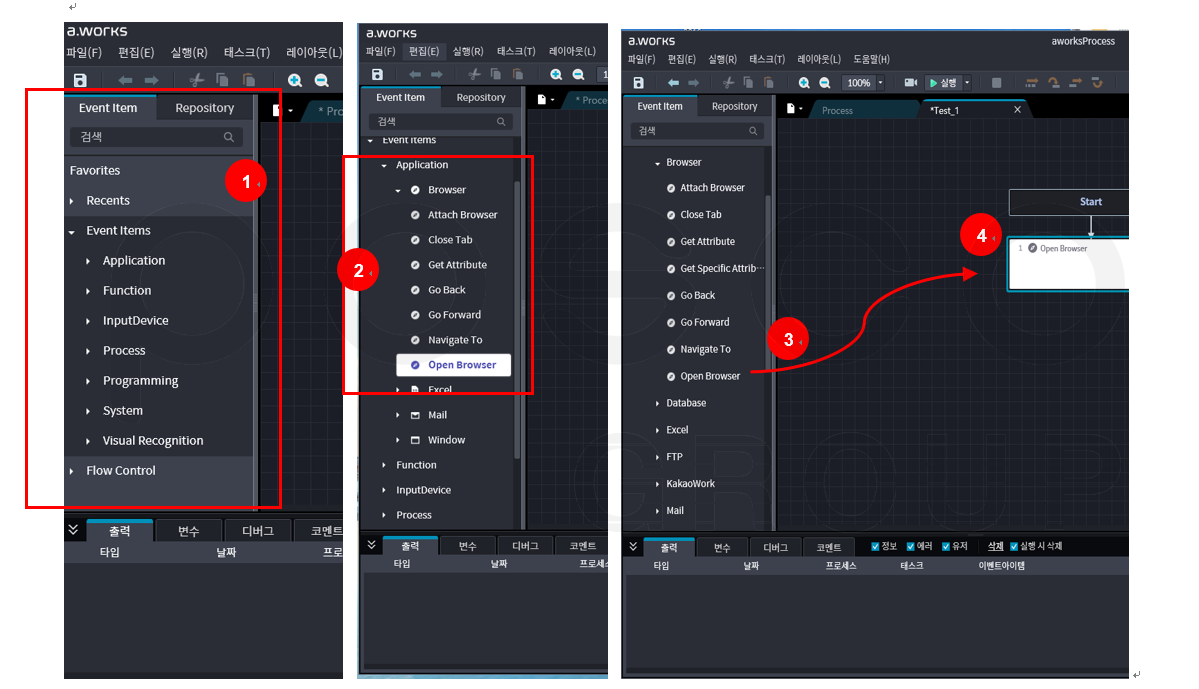

먼저, 화면의 Resource 영역에서 직접 가져오는 방법은, 화면 왼쪽의 Resource 영역의 Event Item탭을 클릭합니다. 해당 항목의 Dropdown 화살표(▶)를 클릭하면 하위 리스트가 표시됩니다.
-
Event Items의 Dropdown 화살표(▶)를 클릭하면 태스크에 사용 가능한 여러 가지 Event Item들을 리스트로 표시하고, 펼쳐진 Event Items의 Dropdown 화살표(▼)를 한번 더 클릭하면 펼쳐진 리스트를 접고 Dropdown 화살표(▶)로 표시합니다.
- Event Items 탭
- Favorities, Recents, Event Items, Flow Control로 구성하고 있습니다.
- Event Items
- Event Items의 Item들을 리스트로 표시합니다.
- 리스트 가운데 관련 항목의 Dropdown 화살표(▶)를 클릭하면 실제로 사용 가능한 Event Item들을 표시합니다.
- 화면에서는 Application > Browser > Open Browser를 선택하였습니다.
- Event Item은 프로세스 Canvas에 사용 가능한 일부 Event Item(Write Log, Assign, Code Expression, Message YesNo, Start Work)을 제외하고는 태스크 스크립트 작성시에만 사용할 수 있습니다.
- Item 가져오기
- Event Item 리스트에서 마우스로 해당 Item의 리스트를 클릭하면 하이라이트 아이콘으로 바뀌며 마우스의 왼쪽 버튼을 누른 상태에서 Canvas로 이동하여 놓습니다.
- 이를 Drag & Drop이라고 합니다.
- 연결선 그리기
- Canvas에서 가져 온 Item을 화살표로 서로 연결합니다.
- Studio 2.0에서는 Event Item은 기존 Canvas에 있는 Item의 중간 하단부에 겹쳐 놓으면(Drag Over) 다음처리 Item으로 인식하고 자동으로 화살표를 표시합니다.
- 화살표는 사용자가 직접 그려 넣을 수 도 있습니다.
- ※ Item 연결선 그리기 및 자동생성을 참고하시기 바랍니다.
- Event Items 탭
¶ 1.2 Resource 영역의 검색 창을 이용하는 방법
-

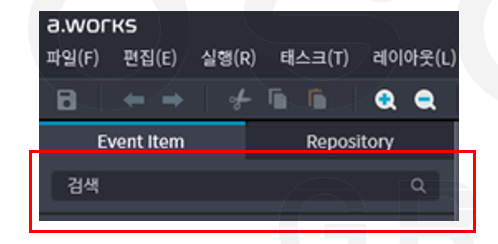

해당 검색 창에 원하는 Event Item과 관련된 Keyword를 입력하면 다음과 같은 검색 유형별로 표시되고 해당 Event Item을 Canvas로 가져옵니다.
-
아래와 같이 검색 유형별 내용을 확인할 수 있습니다.

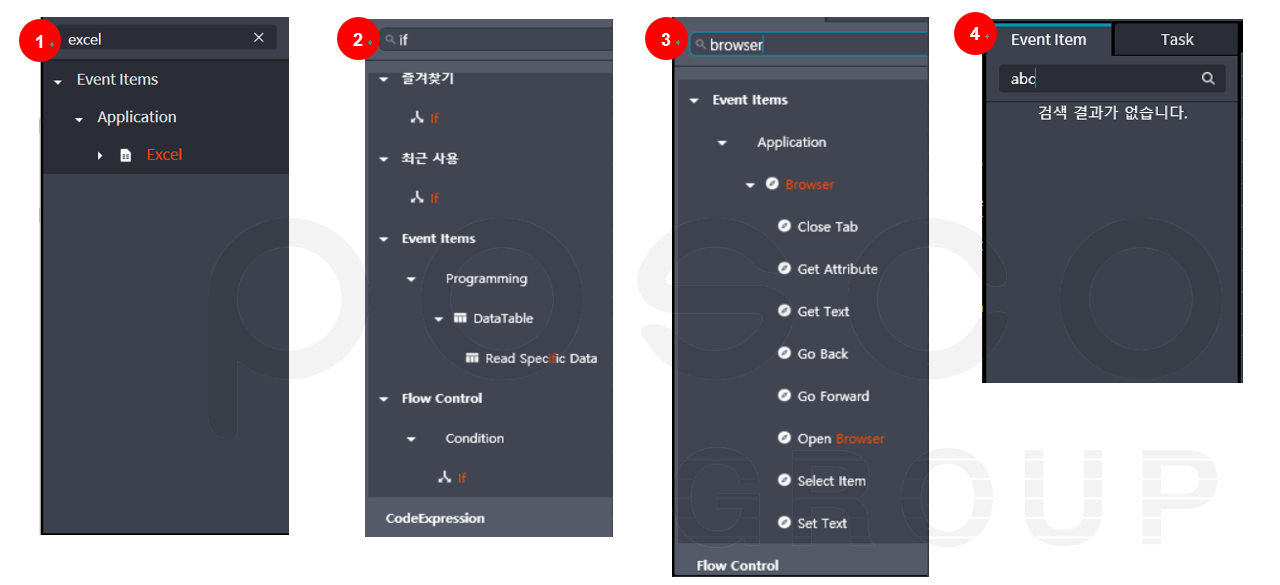

- 검색유형 1
- Category 이름에 검색 결과가 있고, 하위항목에 검색 결과가 없는 경우 해당 Category는 확장되어 표시하고 검색 항목 이름을 표시(예: excel)
- 검색된 Category나 항목의 단어는 빨강색으로 표시(공통)
- 검색유형 2
- Category 이름에 검색 결과는 없고, 하위항목에 검색 결과가 있는 경우 Category는 확장되고, 하위 검색된 항목만 표시(예: if)
- 검색유형 3
- Category 이름에 검색 결과가 있고, 하위항목에 검색 결과가 있는 경우 Category는 확장되고, 하위 모든 항목을 표시. 검색 항목 색으로 표시(예: browser)
- 검색유형 4
- Category내 검색 결과도 없고, 하위항목에도 검색 결과가 없는 경우 “검색 결과가 없습니다.” 메시지만 표시
- 검색유형 1
¶ 1.3 Canvas 화면의 Context 메뉴를 이용하여 가져오는 방법
-

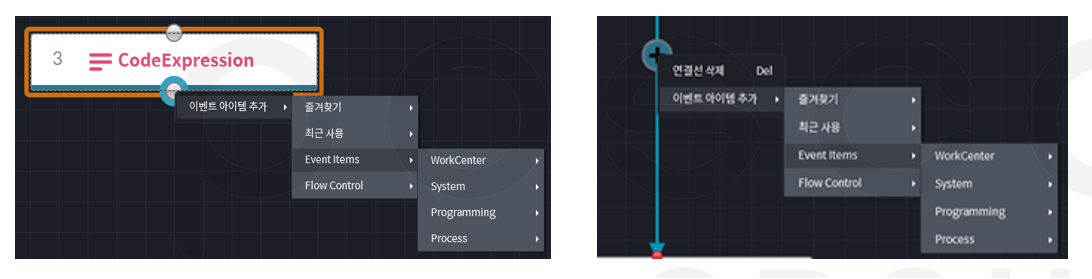

Canvas 화면의 빈 공간에 오른쪽 마우스를 클릭하면 다음과 같은 Context 메뉴를 표시합니다.
-
먼저, Context 메뉴에서 이벤트 아이템 추가(E)를 클릭 후 Dropdown 화살표(▶)를 클릭하고, 하위 리스트의 카테고리에서 Event Items에서 다시 Dropdown 화살표(▶)를 클릭하고, 해당 하위 리스트에서 다시 Dropdown 화살표(▶)로 원하는 Event Item을 찾아가는 방법입니다.
-
또는, 현재 적용한 Event Item이나 연결선을 한번 클릭하고 오른쪽 마우스를 클릭하면 해당 Item에 대한 Context 메뉴가 다음과 같이 표시되며, 선택 방식은 위와 동일합니다.
