Studio 2.2 버전부터 프로세스 탭에서 Event Item을 드래그 하였을 경우 자동 정렬을 지원합니다. 프로세스 탭과 태스크 탭에서 Start 아이템과 연결되지 않은 아이템에 대해 자동 정렬을 지원합니다.
프로세스탭, 태스크탭의 자동정렬 기준은 Studio버전에 따라서 다릅니다.
¶ Studio 버전 기준
¶ Studio 2.0 ~ Studio 2.1.5 버전 기준
¶ 1) 프로세스탭 :
① Start Node와 연결된 Event Item을 사용자가 직접 드래그하여 연결합니다. 프로세스탭에서 자동 정렬 기능 제공하지 않습니다.
② Start Node와 연결되지 않은 Event Item 자동 정렬 기능 제공하지 않습니다.
¶ 2) 태스크탭 :
① Start Node완 연결된 Event Item을 사용자가 드래그 하여 Event Item을 연결하면 자동 정렬이 됩니다.
② Start Node와 연결되지 않은 Event Item 자동 정렬 기능 제공하지 않습니다.
¶ Studio 2.2 버전 기준
¶ 1) 프로세스탭 :

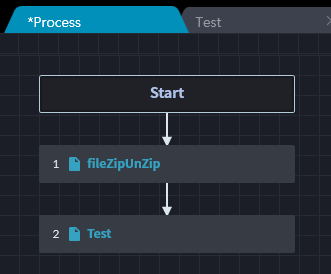

- ① Start Node와 Event Item을 사용자가 드래그 하여 Event Item을 연결하면 자동 정렬이 됩니다.
- ② Start Node와 연결되지 않은 Event Item 자동 정렬 기능 제공합니다.
¶ 2) 태스크탭 :

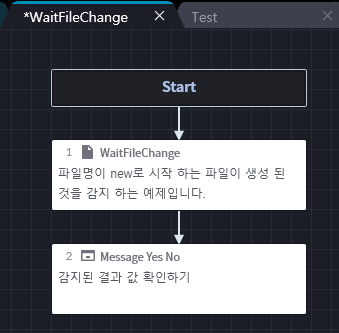

- ① Start Node와 Event Item을 사용자가 드래그 하여 Event Item을 연결하면 자동 정렬이 됩니다.
- ② Start Node와 연결되지 않은 Event Item 자동 정렬 기능 제공합니다.
¶ 사용방법
-

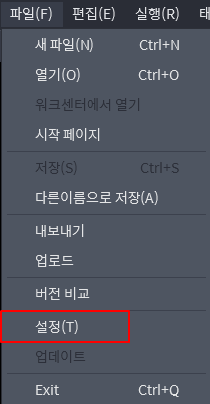

Studio의 메뉴 파일(F)>설정(T) 를 선택하면
-

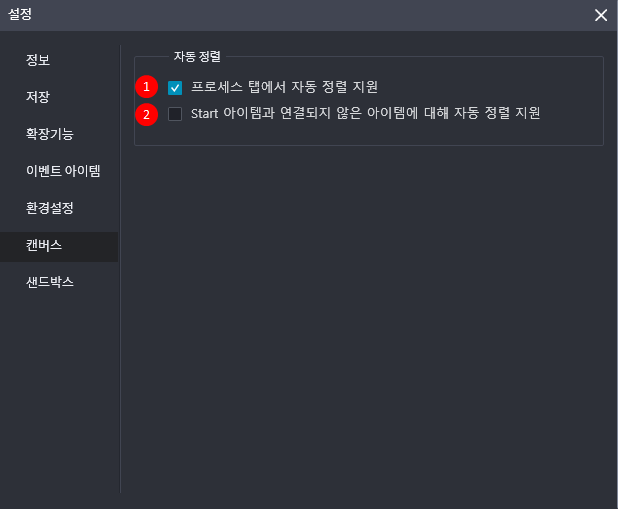

설정 팝업 창 을 확인 할 수 있습니다.
- 프로세스 탭에서 자동 정렬을 해야 할 경우 아래와 같이 두가지 옵션을 체크하셔야 합니다.
- 프로세스 탭에서 자동 정렬 지원 체크 : Start Node와 Event Item을 사용자가 드래그 하여 Event Item을 연결하면 자동 정렬이 됩니다.
- Start 아이템과 연결되지 않은 아이템에 자동 정렬 지원 체크 : Start Node와 연결되지 않은 Event Item 자동 정렬 기능 제공합니다.
- 태스크 탭 에서 자동 정렬을 할 경우 아래와 같이 한가지 옵션을 체크하셔야 합니다.
- ① Start 아이템과 연결되지 않은 아이템에 자동 정렬 지원 체크 : Start Node와 연결되지 않은 Event Item 자동 정렬 기능 제공합니다.
- 이전 버전의 스크립트의 경우 처리기준
- 기존 생성한 Event Item/Task는 자동 정렬을 지원하지 않습니다. 프로세스 탭에서 자동 정렬 지원 또는 Start 아이템과 연결되지 않은 아이템에 자동 정렬 지원을 체크한 이후 생성된 Event Item/Task에 대해서 자동 정렬 기능 지원합니다.
- 프로세스 탭에서 자동 정렬을 해야 할 경우 아래와 같이 두가지 옵션을 체크하셔야 합니다.
※ 이전 버전의 Script 오픈할 경우 사용자 가이드는 아래와 같습니다.
이전 버전의 Script 오픈할 경우 Process 탭 또는 Task 탭 내 아이템 연결선이 접혀 있거나, 겹쳐 있는 경우에 대해서 아래와 같이 사용자 가이드를 안내 드립니다.
이전 버전의 Script 오픈할 경우 Process 탭 또는 Task 탭 내 아이템 연결선이 접혀 있거나 아이템이 겹쳐 있을 수 있습니다.
이런 경우 사용자가 Studio 상단의 툴바의 자동 정렬 버튼을 클릭하여, 재 정렬 합니다.
