¶ 솔루션 업그레이드 시 Migration 기준 설명
¶ V2.2.1 ~ 현재 버전까지 기준
- 솔루션 업그레이드를 할 경우 기존의 Scripts를 Studio에서 재빌드 및 테스트 후 WorkCenter / Mini 에 재 배포합니다.
¶ EdgeIE 모드 추가 개발 적용 안내

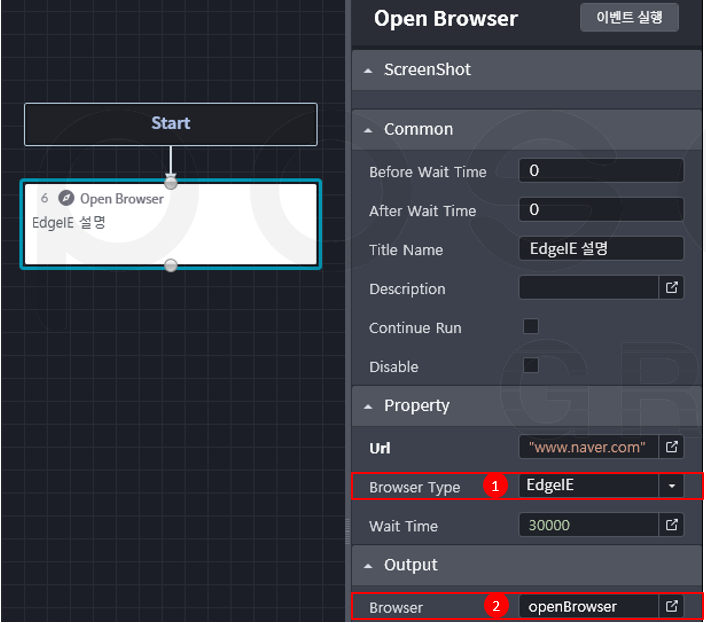

- V2.3.3부터 브라우저 타입 “EdgeIE” 추가
마이크로소프트사의 인터넷익스플로러 지원이 종료됨에 따라
위의 ①의 EdgeIE를 선택을 한 경우 Edge Browser로 창이 열리지만 내부적인 상태는 IE 이기 때문에 Object Click등의 Event Item을 IE 처럼 사용할 수 있습니다.
②의 출력 결과인 openBrowser를 Close Tab, Navigate To, Go Forward, Go Back의 속성 Browser에 openBrowser를 기입하게 되면, EdgeIE로 동작 하게 됩니다.
결과적으로, EdgeIE를 지원하는 Event Item은 Open Browser, Close Tab, Navigate To, Go Forward, Go Back 5가지 입니다.
- 제약사항 : Attach Browser는 EdgeIE를 지원하지 않습니다. Open Browser를 먼저 사용하지 않고, EdgeIE를 동작 시킬 수 없기 때문입니다. Attach Browser가 필요한 경우, Open Browser를 사용하실 것을 가이드 드립니다.
- Debug 모드 제약사항 : EdgeIE Open Browser를 Debug 모드로 실행 시, Script 종료 시에 EdgeIE 모드로 열렸던 브라우저들이 종료(닫힘)되는 제약사항이 있습니다.
- 꼭 알려드릴 사항 : ①의 캡쳐 화면은 EdgeIE로 브라우저 열었을 때 정상적인 실행화면의 모습입니다. 아래 ①사항은 에러가 아님을 알려드립니다.
¶ Edge 팝업창 사용방법 가이드
-
V2.3.3부터 Edge 팝업창 인식 가능
-
Studio 2.3.3버전에서 Edge 팝업창을 인식하기 위해서는 Selector Mode를 Automatic에서 MSAA로 사용자가 변경을 해주셔야 합니다.
-

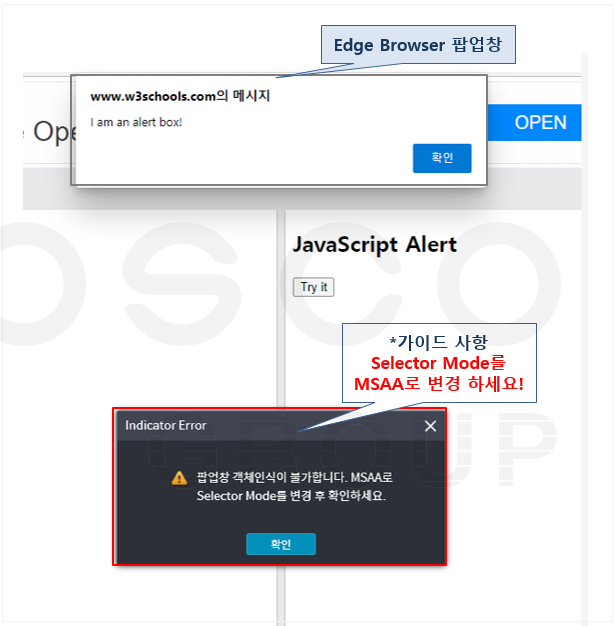

[그림1]은 Object Click의 Selector Mode가 Automatic인 상태에서 사용자가 팝업창의 확인 버튼을 클릭했을 경우 Indicator Error가 발생 됨을 알려줍니다.
-

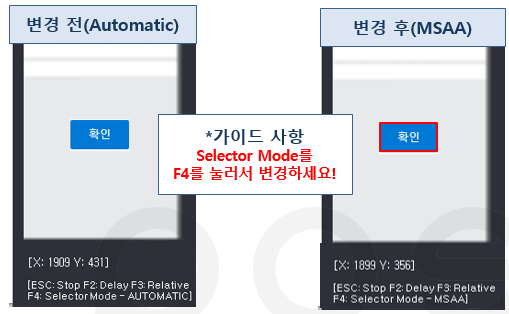

위의 indicator Error팝업창이 발생했을 경우 아래 그림[2]와 같이 사용자는 F4를 눌러서 Selector Mode를 MSAA로 변경해 주시길 가이드 드립니다.
¶ Chrome, Edge 로그 저장 가이드
-
V2.4.0부터 Chrome, Edge 폴더 내 로그 제어 가능
-
Studio 2.4.0 버전에서 Chrome, Edge 폴더 내 NativeHostLog.txt에 로그를 남기기 위해서는 “C:\aworks_studio\object_cfg.ini” 을 메모장으로 실행 시켜 아래 그림과 같이 제어할 수 있습니다.
-
nativhostlog_request_response_message_check 속성 내에 state_in_chrome, state_in_edge 두 변수를 통해 Chrome과 Edge 로그를 제어할 수 있습니다.
-
변수 값으로 on, off를 사용하도록 가이드 드립니다. on은 로그 작성 기능을 사용하는 것이고 off는 로그 작성 기능을 사용하지 않는 변수 값입니다.
¶ 부록 D. Studio의 Selector 모드 설명
¶ Studio의 Selector 모드
- Studio는 사용자가 선택한 객체를 탐색 또는 객체를 선택하기 위해서 9가지의 모드를 제공합니다.
| 번호 | Selector Mode | 내 용 | 비고 |
|---|---|---|---|

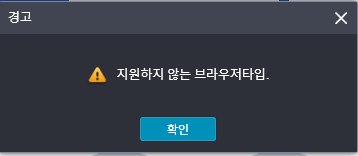

| 1 | AUTOMATIC | Window, IE, JAVA, SAP에서 객체 탐색시 Studio에서 자동으로 Selector Mode를 설정하여 줌. | - 인식이 안될 경우 : 아래 팝업창 분기  -지원하지 않은 브라우저일 경우 : 아래 팝업창 분기  -인식은 되지만 실행이 안될경우 : Studio 하단의 출력창에 나타남.  |
| 2 | MSAA | Window 객체 탐색시 | |
| 3 | MSAA2 | Window 객체 탐색시 , MSAA 모드 보다 객체 탐색속도 개선 | |
| 4 | MSAAW | Window 객체 탐색시 | |
| 5 | UIA | Window 객체 탐색시 | |
| 6 | UIA2 | Window 객체 탐색시 , UIA 모드 보다 객체 탐색속도 개선 | |
| 7 | IE | IE에서 객체 탐색시 | |
| 8 | JAVA | JAVA 객체 탐색시 | |
| 9 | SAP | SAP 객체 탐색시 |
¶ Selector 모드를 변경하는 방법 설명
- 아래 예제는 사용자가 [통계교육원]에 접속하여 [교육과정/신청] 메뉴를 클릭하는 예제입니다. 아래 표와 같이 속성 값을 입력 하세요.
| 번호 | Event Item | Property |
|---|---|---|
| 1 | Open Browser | > URL : “https://sti.kostat.go.kr/coresti/site/main.do” 입력 > Browser Type : Edge 선택 |

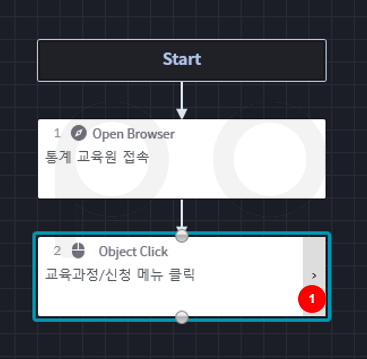

| 2 | Object Click | > Click Active : Click 선택 > Selector : 아래 그림의 ①을 클릭 후 객체를 선택하면 자동 생성  |

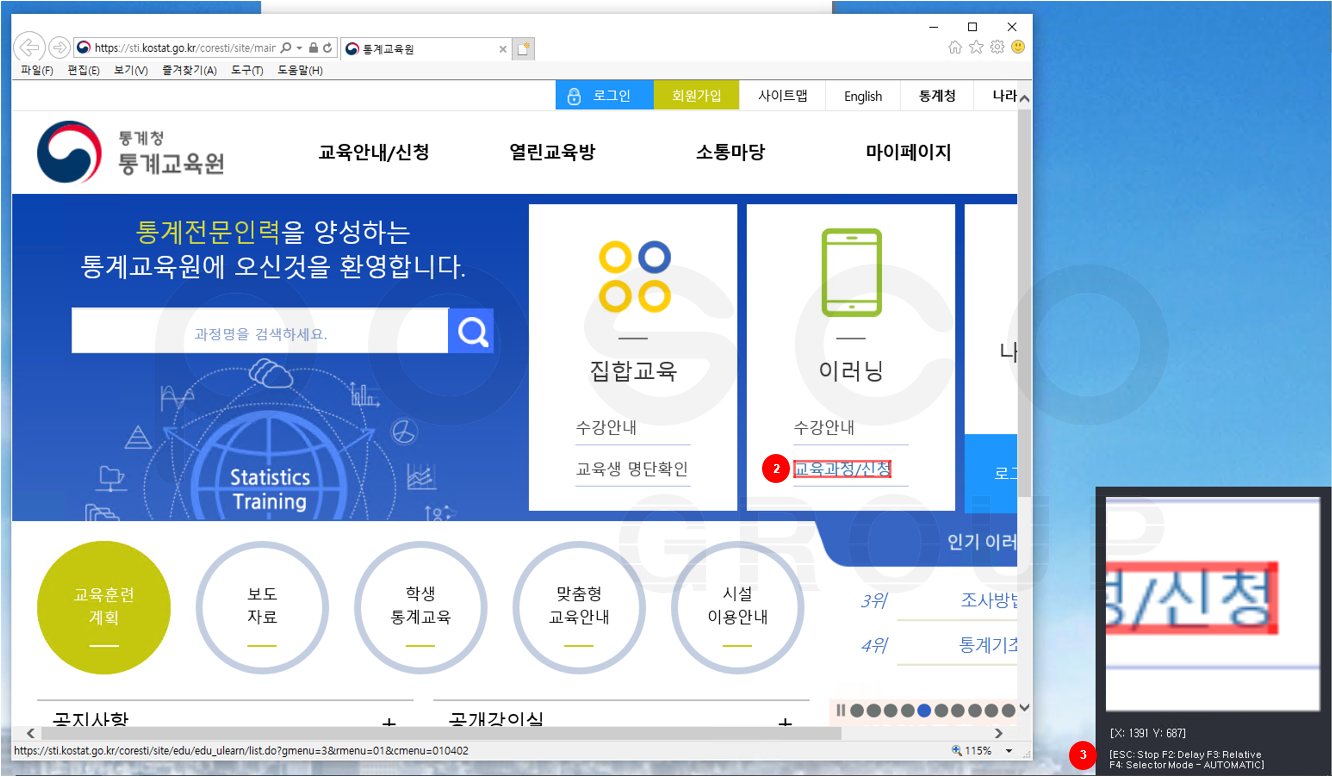

| 3 | Object Click | ①을 클릭 후 객체(교육과정/신청)를 선택 ③을 확인 후 키보드에서 F4 키를 누릅니다.  F4키를 순차적으로 누르게 되면 Selector Mode가 AUTOMATIC, MSAA, MSAA2, MSAAW, UIA, UIA2, IE, JAVA, SAP 다시 AUTOMATIC 으로 변경 됩니다. 사용자는 원하는 모드를 선택 하여 사용합니다. |
-

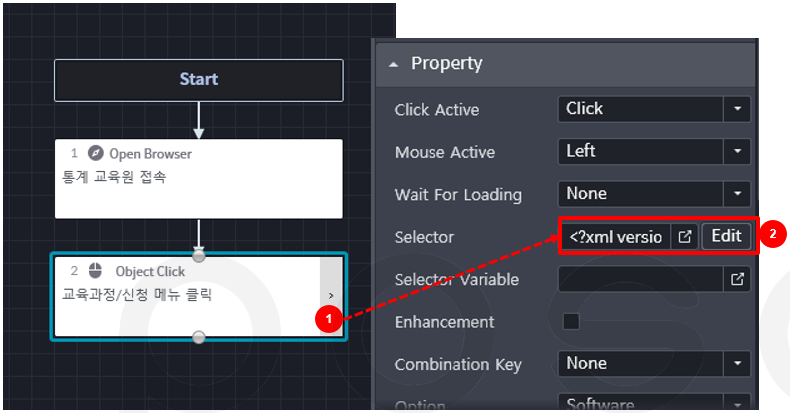

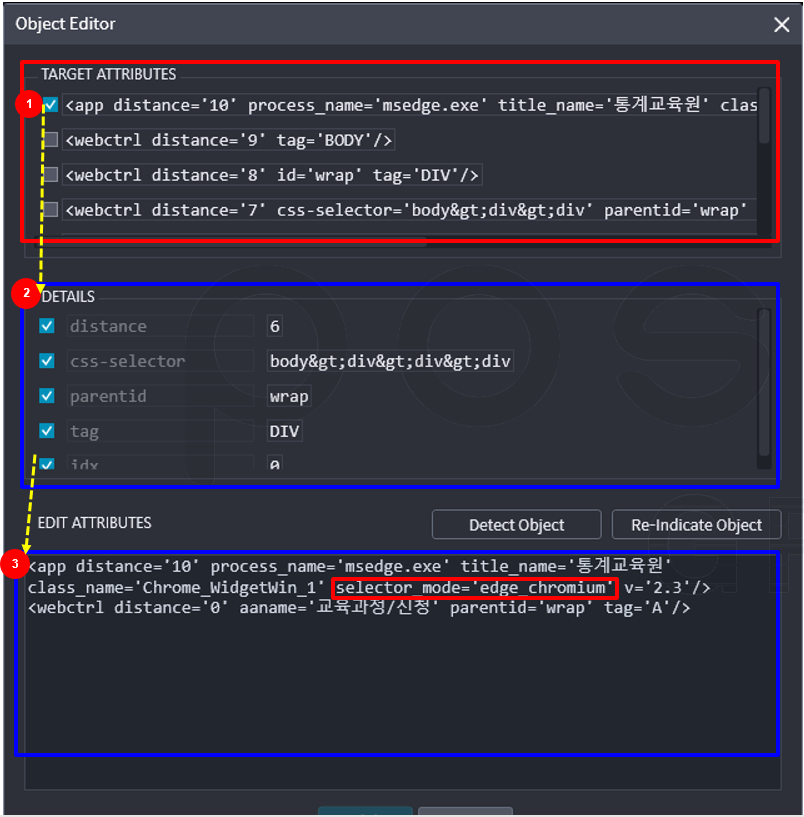

Object Click > Property > Selector의 Edit ②버튼을 클릭 했을 경우,
-
Object Editor 팝업창이 분기 됩니다.
- ①TARGET ATTRIBUTES 영역은 Selector Mode에 따라서 속성 값이 달라지게 됩니다.
- ①TARGET ATTRIBUTES의 체크 박스를 체크하게 되면 하단의 ②DETAILS 영역에서 세부적인 속성 값을 확인 할 수 있습니다.
- ①TARGET ATTRIBUTES 영역과 ②DETAILS 영역 의 체크 여부에 따라서 ③EDIT ATTRIBUTES 영역의 값이 달라 집니다.
- 사용자는 ③EDIT ATTRIBUTES의 selector_mode=’edge_chromium’으로 된 것을 확인 할 수 있습니다.
-

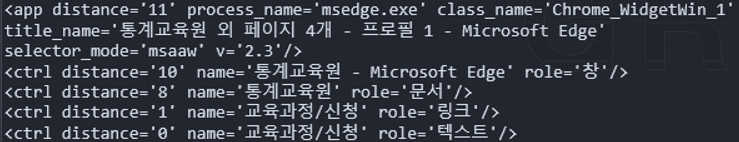

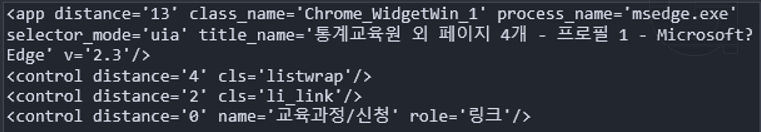

아래 표는 예제에서 설명하고 있는 [교육과정/클릭]을 Selector Mode를 순차적으로 바꾸었을 때 속성 값을 설명 합니다.
-
해당 표에서는 동일한 객체이지만 Selector Mode에 따라서 객체의 속성이 달라지는 것을 설명합니다.
-

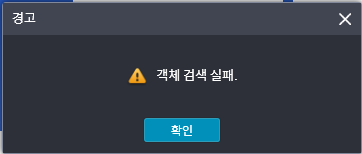

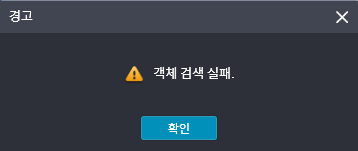

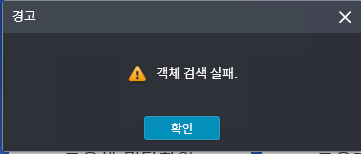

또는 Selector Mode에 따라서 인식이 안되는 객체도 있으며, 실행 시에 객체를 못 찾는 경우에 대해서도 설명합니다.
번호 Selector Mode 내 용 1 AUTOMATIC

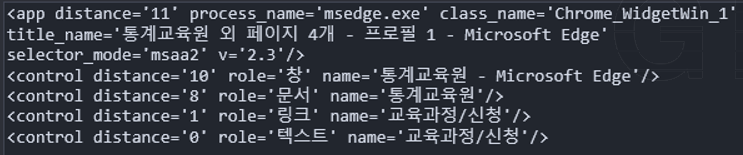

2 MSAA
3 MSAA2
4 MSAAW

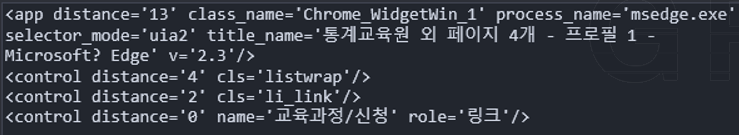

5 UIA
6 UIA2
7 IE
8 JAVA
9 SAP
¶ Selector 모드에 따른 객체의 속성 값 설명
-
아래 표는 Studio의 Selector 모드에 따른 객체 속성과 값을 상세하게 설명하고 있습니다.
최상단 공통 (app) Attribute Description process_name 실행파일 이름 class_name HWND Class 이름 title_name Window Title selector_mode msaa, uia, ie, java, sap, chrome, edge_chromium, massw v selector 버전 정보, 하위 호환을 위해 사용 idx index 정보 zero base -
MSAA 모드일 경우 속성
MSAA(control) Attribute Description role MSAA 객체 역할 name MSAA 객체 이름 state MSAA 객체 상태 value MSAA 객체 text automation_id UIA automation id grid_row MSAA grid 객체 행 번호(zero base) grid_column MSAA grid 객체 열 번호(zero base) view_name MSAA view 객체 이름 idx index 정보 zero base -
MSAAW 모드일 경우 속성
MSAAW(wnd) Attribute Description cls HWND 클래스 이름 title HWND Title ctrlid WinForm에서 사용되는 Control ID aaname MSAA name 속성 aastate MSAA state 속성 app 실행 파일 정보 idx index 정보 zero base MSAAW(ctrl) name MSAA name name MSAA 객체 이름 role MSAA 객체 역할 aastate MSAA 객체 상태 text MSAA 객체 text automationid UIA automation id idx index 정보 zero base -
UIA 모드일 경우 속성
UIA(control) Attribute Description cls UIA class name UIA name role UIA role automationid UIA automation id enabled UIA 객체 활성화 여부 tableCol 테이블 객체 열 번호(zero base) tableRow 테이블 객체 행 번호(zero base) idx index 정보 zero base -
IE 모드일 경우 속성
IE Attribute Description tag html 태그 이름 id html id title html title class html class aa_name MSAA 이름 is_leaf 말단 객체 여부 table_col html table 객체 열 번호(zero base) table_row html table 객체 행 번호(zero base) name 객체 이름 type 객체 타입 href html href recursive_href html recursive_href src html src action html action parent_id 부모 html id parent_name 부모 객체 이름 parent_class 부모 html class css_selector css 조합 -
Java 모드일 경우 속성
Java(java) Attribute Description name Java Accessbridge name role Java Accessbridge role tableCol Java Table 객체 열 번호 (zero base) tableRow Java Table 객체 행 번호 (zero base) idx index 정보 zero base -
SAP 모드일 경우 속성
| SAP(sap) | Attribute | Description |
|---|---|---|
| id | SAP 객체 id (고유 값) | |
| RelPath | 객체 상대 경로 | |
| Itemid | 객체 Item id | |
| ColName | Sap Table 객체 열 이름 | |
| TableRow | Sap Table 객체 행 번호 (zero base) | |
| TableCol | Sap Table 객체 열 번호 (zero base) |
