¶ 개요
원하는 Image에서 수행할 마우스 동작을 지정합니다. (Indicator제공)

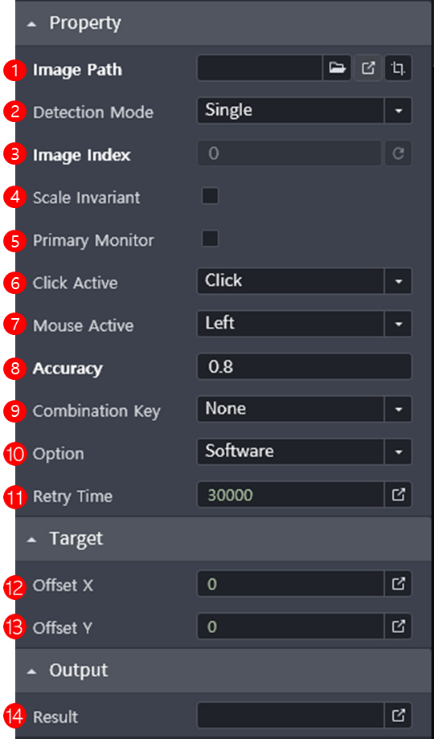

¶ 속성
- Image Path
- Indicator로 지정한 마우스 동작 대상의 캡처 이미지 저장경로입니다. (Type: String)
- Detection Mode
- Detection Mode를 지정합니다.
- Single: 저장된 좌표를 중심으로 가장 비슷한 이미지 검색하며, 화면 배율을 적용한 방식으로, 아래의 Scale Invariant 옵션이 사용 가능합니다.
- Multiple: 유사한 이미지를 전체 검색하며, 아래의 Image Index를 이용하여 사용할 이미지를 지정할 수 있습니다.
- ※ Detection Mode에 따라 사용 가능한 옵션이 활성화 됩니다.
- Image Index
- 위의 2번에서 Detection Mode를 Multiple로 지정한 경우 여러 이미지 가운데 번호를 지정하여 사용할 수 있습니다.
- Scale Invariant
- 위의 2번에서 Detection Mode를 Single로 지정한 경우 사용 가능합니다.
- Checked: 스케일이 변형된 객체의 이미지를 탐지 Ex) 크기변화
- Unchecked: 변형된 것을 무시(감지하지 못함)
- Primary Monitor
- 듀얼 모니터 사용시 이미지 인식이 가능하도록 설정
- Checked : 주 모니터에서만 이미지 인식
- Unchedked : 듀얼 모니터(주/부) 모두 이미지 인식
- Click Active
- 마우스 클릭방식을 선택합니다.
- Click: 마우스 한번 클릭
- Double Click: 연달아 2번 클릭
- Down: 마우스 버튼을 누른 상태
- Up: 마우스 버튼의 누름을 해제(Down 상태에서만 가능)
- Over: 해당 마우스 위치로 옮겨짐.
- Mouse Active
- 동작을 실행할 마우스 버튼을 선택합니다.
- Left: 왼쪽 버튼
- Right: 오른쪽 버튼
- Wheel: 휠 버튼(중간 버튼)
- Accuracy
- 이미지 비교 정확도를 지정합니다.
- ※Type: Double(소수점 1자리 숫자), Default: 0.8, 최대: 1.0/최소: 0.1
- Combination Key
- Click 동작 시 조합할 Key를 지정합니다.
- None: 사용 안 함(Default)
- Alt: Alt Key
- Ctrl: Ctrl Key
- Shift: Shift Key > Win: Windows Key
- Option
- Mouse Click 방식 선택합니다. (Key Input과 동일함)
- Software(Default): Software를 이용한 입력방식
- ※ Software 모드는 Button Down이 선동작하지 않더라도 Button Up이 수행 됨
- Hardware: Hardware Driver를 이용한 입력 방식
- ※ Hardware 모드는 클릭 이벤트는 실제 마우스와 동일하게 동작하며, Button Down이 선동작하지 않으면 Button Up이 수행되지 않음
- Software(Default): Software를 이용한 입력방식
- Retry Time
- 객체 또는 이미지 인식시도 시 Retry Time을 입력합니다. (Type: Int, 단위: ms)
- Offset X
- 선택한 Object로부터 입력된 값만큼 X축 상대좌표인 Offset을 입력합니다. (Type: Int)
- Offset Y
- 선택한 Object로부터 입력된 값만큼 Y축 상대좌표인 Offset을 입력합니다. (Type: Int)
- Result
- 결과를 저장할 변수 명을 선택합니다. (Type: Boolean)
※ Image Click Indicator동작 시에 아래와 같은 설정 정보를 따릅니다.
Nvidia 제어판 -> 3D 설정 관리 -> 기본 그래픽 프로세서에서 '자동선택'을 선택.
(*설정 정보를 선택하지 않을 경우 오류메시지: "Attempted to read or write protected memory. This is often an indication that other memory is corrupt. ")
